Nuestra fábrica puede proporcionar servicio OEM para fabricar este dispositivo con su marca, logotipo; si tiene alguna necesidad, ¡no dude en ponerse en contacto con el comprador!

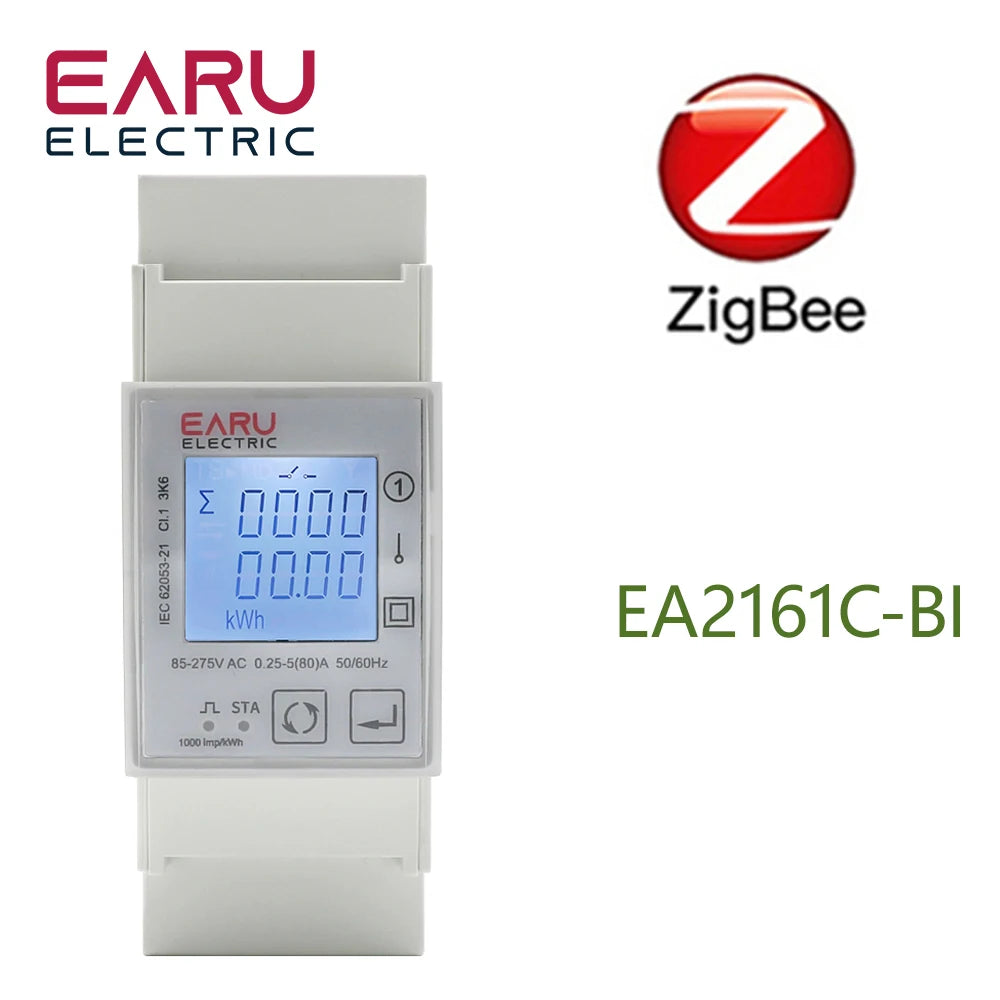

Función del producto

• Acceso directo máximo de 80A
• Ancho de 2 módulos estándar, instalación en riel DIN TH35-7.5
• Soporta medición de energía eléctrica bidireccional y multi-tarifa, y proporciona estadísticas de consumo de electricidad mensuales y diarias.
• Relé incorporado, compatible con conmutación remota y que proporciona registros de operación del relé.
• Soporta la función de protección automática contra apagado por alarma de monitoreo de parámetros de consumo de energía (admite hasta dos monitoreos de alarma).

Fuente de alimentación: 230 V CA 50/60 Hz

Especificación del producto

• Protección contra sobretensión 1V-276V (ajustable) (predeterminado: 276)
• Protección contra sobrecorriente 10A-80A (ajustable) (predeterminado: 10A)
• Voltímetro
• Amperímetro
• Medidor de energía
• Relé (ENCENDIDO/APAGADO)
• Frecuencia de pulso 1000imp/kWh

.Descripción de la definición del botón

Descripción general de la función

Función de tarifas múltiples

La función de tarifas múltiples se refiere a la función que el medidor realiza la medición de la cantidad eléctrica en tiempo compartido. El medidor de energía divide las 24 horas del día en varios períodos de tiempo y luego especifica el número de tarifa para cada período de tiempo. Luego, el medidor de energía acumula la cantidad de electricidad en la división de tiempo de acuerdo con el período de tiempo pre-dividido y lo almacena en la posición del número de tarifa correspondiente a cada período de tiempo, para realizar la función de medición de electricidad por división de tiempo.

El medidor utilizó el método de correlación del número de tarifa con el punto de tiempo de inicio para realizar la división del segmento de tarifa. El medidor de energía admite hasta 8 puntos de tiempo de inicio y hasta 4 segmentos de tarifa (T1, T2, T3 y T4).

Figura 3-1: Los puntos de tiempo de inicio del segmento de tarifa

Como se muestra en la Figura 3-1, 06:10 designado como hora de inicio de la tarifa 1 (T1), 12:00 designado como hora de inicio de la tarifa 2 (T2), 18:00 designado como hora de inicio de la tarifa 3 (T3), 21:00 designado como hora de inicio de la tarifa 4 (T4), por lo que el rango de tiempo de la tarifa 1 es de 06:10 a 12:00, el rango de tiempo de la tarifa 2 es de 12:00 a 18:00, el rango de tiempo de la tarifa 3 es de 18:00 a 21:00, el rango de tiempo de la tarifa 4 es de 21:00 a mañana 06:10.

Nota: Los parámetros de tarifa se pueden configurar mediante comandos de comunicación (consulte el documento del protocolo de comunicación relevante para la dirección del registro).

3.2. Definición de congelación mensual y congelación diaria

El medidor DAC2121C proporciona la función estadística de consumo de electricidad mensual y diario. Para el punto de tiempo de congelación mensual y congelación diaria, la operación de configuración libre se puede realizar a través de la aplicación Tuya. El medidor puede monitorear la hora actual en tiempo real, cuando la hora llega a la fecha de congelación mensual establecida, el medidor congelará automáticamente el consumo de electricidad mensual; cuando la hora llega a la hora de congelación diaria establecida, el medidor congelará automáticamente la hora de congelación diaria. La definición de la regla de congelación se detalla a continuación:

3.2.1. Reglas de congelación mensual

La congelación mensual se establece por el valor de la fecha. Cuando la hora llega a las 00:00 de la fecha establecida, el medidor realizará la operación de congelación de la cantidad de electricidad actual utilizada y la guardará como el consumo de electricidad del mes anterior. Definición de la regla de la fecha de congelación del mes: la fecha de congelación del mes se establece antes de los 15 días (incluidos 15 días), cuando la energía congelada se divide en el consumo de electricidad del mes anterior, y la fecha de congelación del mes se establece después de los 15 días, cuando actúa la congelación del mes, la energía congelada se divide en el consumo de electricidad del mes actual.

Ejemplo 1:

La fecha de congelación mensual se establece en 5, asumiendo que la corriente es las 20:00 del 4 de julio, entonces cuando la hora llega a las 00:00 del 5 de julio, el medidor realizará la operación de congelación del consumo de electricidad mensual, dividiendo el consumo de electricidad congelado de junio (00:00 del 5 de junio a 00:00 del 5 de julio).

De acuerdo con las reglas de congelación anteriores:

La consulta del consumo de electricidad de julio del medidor antes de las 00:00 del 5 de julio mostrará 0, porque el medidor no ha alcanzado la fecha de congelación mensual, por lo que la energía acumulada en este momento sigue siendo el consumo de electricidad de junio.

Ejemplo 2:

La fecha de congelación mensual se establece en 27, asumiendo que la hora actual es las 20:00 del 26 de julio, entonces cuando la hora llega a las 00:00 del 27 de julio, el medidor realizará la operación de congelación del consumo de electricidad mensual, dividiendo el consumo de electricidad congelado de julio (00:00 del 27 de junio a 00:00 del 27 de julio).

3.2.2 Reglas de congelación diaria

La congelación diaria se establece por el valor del punto de tiempo. Cuando el tiempo llega al punto de tiempo establecido, el medidor congelará la cantidad de electricidad actual utilizada y la guardará como el consumo de electricidad del día anterior.

Ejemplo 1:

La hora de congelación diaria se establece en 3, asumiendo que la hora actual es las 02:00 del 5 de julio, entonces cuando la hora llega a las 03:00 del 5 de julio, el medidor realizará la operación de congelación del consumo de electricidad diario, dividiendo el consumo de electricidad congelado del 4 de julio (03:00 del 4 de julio a 03:00 del 5 de julio).

Ejemplo 2:

La hora de congelación diaria se establece en 20, asumiendo que la hora actual es las 02:00 del 5 de julio, entonces cuando la hora llega a las 20:00 del 5 de julio, el medidor realizará la operación de congelación del consumo de electricidad diario, dividiendo el consumo de electricidad congelado del 4 de julio (20:00 del 4 de julio a 20:00 del 5 de julio).

De acuerdo con las reglas de congelación anteriores:

Si consulta el consumo de electricidad del 5 de julio en el período comprendido entre las 20:00 del 4 de julio y las 19:59 del 5 de julio, el medidor mostrará 0. Debido a que el medidor no ha alcanzado el punto de tiempo de congelación diario, el consumo de electricidad acumulado en este momento sigue siendo el consumo de electricidad del 4 de julio.

Consultar el consumo de electricidad del medidor el 5 de julio en el período comprendido entre las 20:00 del 5 de julio y las 19:59 del 6 de julio, luego se muestra el valor actual del consumo de electricidad acumulado.

Pantalla auxiliar

En la pantalla principal, presione el botón 1 durante 3 segundos para ingresar a la pantalla de visualización auxiliar. En este punto, al hacer clic en el botón 1 se puede desplazar la página que necesita ser vista. En la pantalla de visualización auxiliar, puede presionar el botón 1 durante 3 segundos para regresar a la pantalla principal. Si no hay ninguna operación de botón en más de 1 minuto en la pantalla de visualización auxiliar, el medidor volverá automáticamente a la pantalla principal.

Configuración

El diagrama lógico del menú de configuración de parámetros es el siguiente:

Configurar parámetros de clase de salida de pulso

Los parámetros de la clase de salida de pulso incluyen: tipo de salida de pulso, tasa de salida de pulso y ancho de salida de pulso.

Configurar parámetros de clase de tiempo

Los parámetros de clase de tiempo incluyen: tiempo de retroiluminación, tiempo de visualización de desplazamiento automático, hora del sistema (RTC) y hora de tarifa.

Configurar parámetros de alarma

Los parámetros de alarma incluyen: objeto de alarma, valor de umbral de alarma, tiempo de reconexión automática del relé, estado de la alarma.

Relé controlado manualmente

Control de relé: controla manualmente la acción de conexión o desconexión del relé.

Alarma

Los productos de la serie EAC2121C pueden admitir la función de alarma, que está asociada con el relé incorporado del medidor. De acuerdo con los datos de medición en tiempo real del objeto monitoreado y el umbral de alarma establecido, si los datos medidos exceden el valor del umbral establecido, el instrumento desconectará automáticamente el relé y realizará una indicación de alarma. La función de alarma consiste en comparar los datos medidos del objeto monitoreado con el valor del umbral de alarma cada segundo, para juzgar si se ha excedido el valor del umbral de alarma y, si es así, se activará la acción de alarma.

5.1. Descripción de los parámetros de alarma

1. Objeto de monitoreo de alarma: los parámetros de medición asociados con la alarma. El medidor compara los datos de los parámetros de medición cada segundo para determinar si se ha excedido el umbral de alarma, para decidir si se activa la alarma. El objeto de monitoreo de alarma admite seis parámetros de medición. El objeto de alarma específico se muestra en la Tabla 7-1 a continuación.

2. Umbral de alarma: cuando los datos medidos del objeto monitoreado son mayores que este umbral, se activará un evento de alarma.

3. Tiempo de reconexión automática del relé: cuando ocurre el evento de alarma, después de que el relé se desconecta, el medidor comenzará el procesamiento de tiempo, y cuando el tiempo de tiempo sea igual al tiempo de reconexión automática establecido, el medidor reconectará automáticamente el relé.

Nota: Si el tiempo de reconexión automática del relé es 0, significa que el medidor no se reconectará automáticamente después de que ocurra la alarma y es necesario reconectarlo manualmente.

Objeto de monitoreo de alarma

Proceso de configuración de parámetros de alarma

Paso 1: Vinculación del objeto de monitoreo de alarma.

Paso 2: Establecimiento del valor de umbral de alarma.

Paso 3: Establecimiento del tiempo de reconexión automática del relé.

Nota: Para evitar que la acción de alarma se active por error en el proceso de configuración de los parámetros de alarma, al ingresar al estado de configuración de los parámetros de alarma, el medidor suspenderá automáticamente la función de monitoreo de alarma, y al salir de la pantalla de configuración de los parámetros de alarma, el medidor iniciará automáticamente la función de monitoreo de alarma para evitar que la alarma se active por error.

Proceso de acción de alarma

Después de que se asocia el objeto de monitoreo de alarma, el medidor compara los datos medidos y el valor de umbral de alarma del objeto monitoreado cada segundo, si los datos medidos son mayores que el valor de umbral de alarma, el evento de alarma se activará y se ejecutará inmediatamente la siguiente acción de alarma.

Acción de alarma del medidor:

1. Desconexión del relé incorporado del medidor.

2. La pantalla LCD mostrará el icono de alarma:

3. Genera un evento SOE y lo registra en la memoria.

Nota:

1. Si la función de monitoreo de alarma de dos canales está habilitada al mismo tiempo, el medidor realizará la acción de alarma cuando ocurra una alarma en cualquiera de los canales de alarma.

2, cuando el medidor realiza la acción de alarma, si la función de reconexión automática está habilitada, cuando llega el tiempo de reconexión automática, el relé se reconectará automáticamente, sin intervención manual. Si el tiempo de reconexión automática se establece en 0, el relé debe reconectarse manualmente. El modo de operación de cierre manual del relé admite la operación con teclas y la operación de comunicación remota.

Apéndice A: Tabla de definición de caracteres LCD

Apéndice B – Tabla de referencia de códigos de error

Apéndice C – Tabla comparativa de avisos de alarma

Apéndice D – Tabla de estado del indicador de estado

Configuración de red (zigbee)

Paso 1: Una vez completado el cableado según el diagrama de cableado del medidor, enciéndalo.

Paso 2: Primero, mantenga presionado el botón izquierdo (botón 1) durante 3 segundos para ingresar a la interfaz auxiliar, y luego mantenga presionado el botón derecho (botón 2) durante 3 segundos para que el medidor entre en el modo de distribución de red.

Paso 3: Abra la aplicación inteligente Tuya y haga clic en el botón Agregar dispositivo para seleccionar "Medidor inteligente (Zigbee)" en la categoría "Energía".

Paso 4: Seleccione una puerta de enlace Zigbee para agregar según sea necesario.

Paso 5: Primero, confirme que el medidor de electricidad está en modo de red (la luz indicadora parpadea rápidamente), y luego haga clic en el botón "Siguiente" para operar de acuerdo con las indicaciones para completar la operación de red.
