Description

Le panneau solaire flexible de 100W, qui est puissant et léger grâce à son épaisseur de 0,1 pouce et son poids de seulement 4,21 livres. Ce panneau est doté d'un design sans cadre unique qui assure une installation facile. Chaque panneau dispose de six trous de montage renforcés en métal pour fixer les vis, suspendre et retirer le panneau tout en permettant un transport facile.

Comme on peut s'y attendre avec les panneaux solaires flexibles, le panneau solaire flexible de 100w est pliable à un maximum de 20 degrés, favorisant ainsi le montage sur des surfaces courbes. Certains des endroits où vous pouvez monter le panneau comprennent un camping-car, une camionnette, une caravane, une cabine ou toute autre surface inégale.

Avec environ 23% à 25%, ce panneau solaire est plus efficace que de nombreux appareils moyens sur le marché. De plus, il est livré avec une diode de blocage intégrée, qui aide à prévenir la décharge de courant inverse, surtout la nuit. Cela garantit des niveaux d'efficacité optimaux.

Avantages

Super léger:
Avec des matériaux polymères, ce produit pèse 70 % de moins que les panneaux solaires conventionnels, ce qui facilite grandement le transport et l'installation.

Très efficace:
Cellule solaire à haut rendement: Monocristallin 23%.

Extrêmement flexible:
Ce panneau est capable de répondre à un large éventail d'applications où les panneaux standard peuvent être peu pratiques à monter, comme sur le toit incurvé d'un Airstream.

Super fin:
À peine perceptible, le panneau léger de 100W posé à plat ne mesure qu'un dixième de pouce de hauteur! Environ 95% plus fin que son homologue rigide, ce panneau est idéal pour une installation solaire discrète.

Protection:
Les diodes de dérivation minimisent la chute de puissance causée par l'ombre et assurent d'excellentes performances dans les environnements à faible luminosité.

Très durable:
Rigoureusement testé, le panneau de 100W a été conçu pour résister à des charges de vent et de neige extrêmes et à un environnement marin.

Facile à installer:
Trous métalliques dans les coins du produit pour la fixation des vis et le montage.

Paramètres du produit dans les conditions de test standard

Caractéristiques électriques

• Puissance maximale Pmax 100W
• Tension de puissance maximale Vmp 16V
• Courant de puissance maximale Imp 6.25A
• Tension en circuit ouvert Voc 19.2V
• Courant de court-circuit Isc 6.875A
• Tension maximale du système 600V
• Nombre de cellules en série 32
• Taille des cellules 125X125mm
• Tolérance de puissance maximale ±3%

Caractéristiques mécaniques

• Dimension 1050X530X2.5mm
• Poids 2.04kg
• Câble 0.9 mètre 2X2.5mm

REMARQUE

Les panneaux solaires de 100W 200W 300W 400W sont des panneaux solaires sans accessoires.
Panneau solaire 100W = 1 PCS panneau solaire flexible 100w
Panneau solaire 200W = 2 PCS panneau solaire flexible 100w

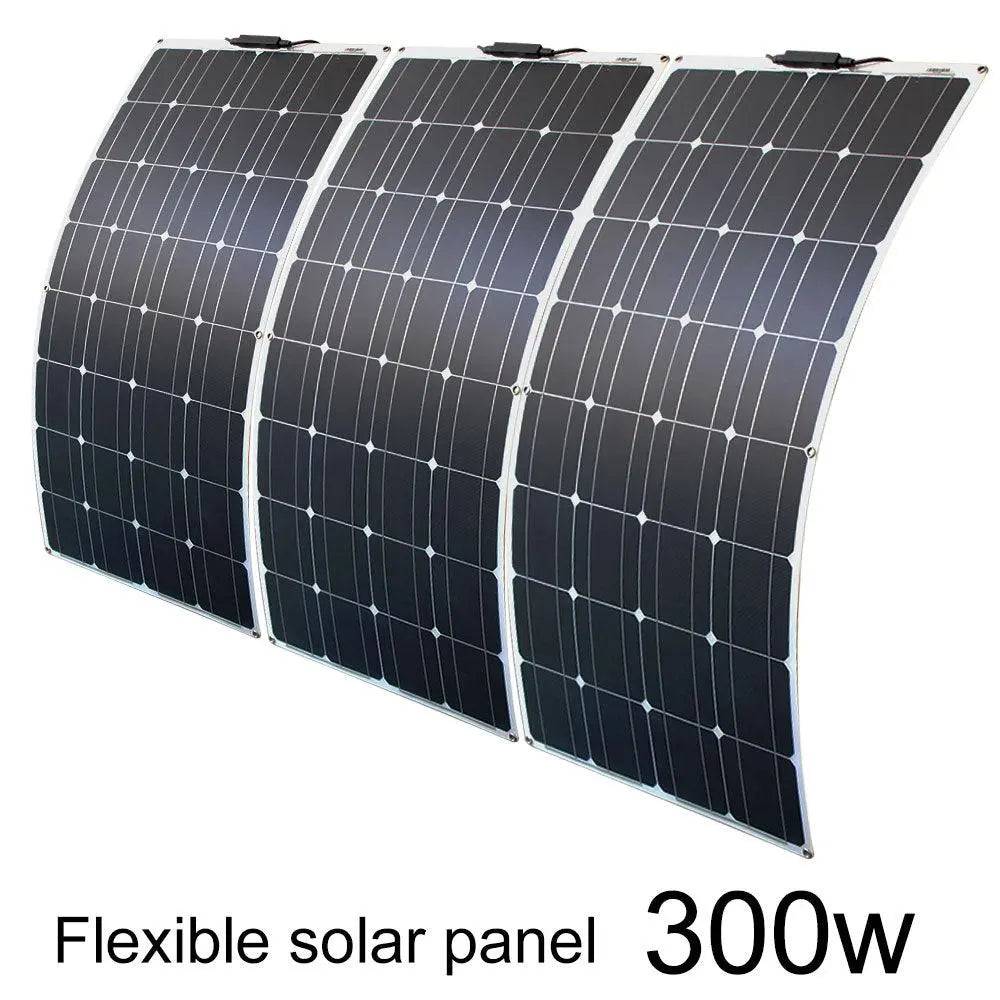

Panneau solaire 300W = 3 PCS panneau solaire flexible 100w
Panneau solaire 400W = 4 PCS panneau solaire flexible 100w

Connexion système:

1.Connectez le contrôleur à la batterie

Connectez d'abord le câble avec les pinces crocodiles au contrôleur à l'aide d'un tournevis. Ensuite, connectez les pinces crocodiles (noires) au pôle négatif de la batterie, puis connectez les pinces crocodiles (rouges) au pôle positif de la batterie, en faisant attention aux pôles positif et négatif. Après une connexion correcte, le contrôleur affichera les paramètres de tension de la batterie.

2.Connectez les panneaux solaires flexibles au contrôleur

Connectez d'abord le câble d'extension au contrôleur à l'aide d'un tournevis. Ensuite, connectez l'adaptateur parallèle au panneau solaire. S'il n'y a qu'un seul panneau, veuillez ignorer cette étape. Ensuite, connectez l'adaptateur parallèle au câble d'extension, en prenant soin de connecter et de déconnecter le connecteur pour éviter tout dommage. Après une connexion correcte, le contrôleur affichera que le panneau solaire charge la batterie.

3.Connectez la charge CC au contrôleur

4.Connectez l'onduleur à la batterie pour la sortie CA

Consignes de sécurité:

1. Assurez-vous que votre batterie a une tension suffisante pour que le contrôleur reconnaisse le type de batterie avant la première installation.
2. Le câble de la batterie doit être aussi court que possible pour minimiser les pertes.
3. Le régulateur ne convient qu'aux batteries au plomb : OPEN, AGM, GEL (il ne convient pas aux batteries nickel-hydrure métallique, lithium-ion ou autres).
4. Le régulateur de charge ne convient qu'à la régulation des modules solaires. Ne jamais connecter une autre source de charge au régulateur de charge.
