Controlador de carga 1000W MPPT turbina eólica 24V/48V para panel solar y 600W
Controlador de carga 1000W MPPT turbina eólica 24V/48V para panel solar y 600W
No se pudo cargar la disponibilidad de retiro
ESPECIFICACIONES:
- Está_personalizado : Sí
- Número de modelo : RX-600MPPT-MS
- Aplicación : Controlador de cargador
Descripción:
El controlador híbrido eólico-solar superinteligente es un dispositivo de control rentable optimizado por nuestra empresa sobre la base de un controlador superinteligente. Hereda la mayoría de las funciones prácticas (como control de velocidad, protección límite de sobrecorriente, sobretensión, etc.) y reduce la escalabilidad, por lo que tiene una relación costo-rendimiento muy alta. Es adecuado para uso masivo y de bajo costo.
La placa de circuito con tres protecciones y la cubierta impermeable protegen el dispositivo contra daños debido a la entrada leve de agua.
Configuración estándar de comunicación mini puerto TTL232, es fácil realizar el monitoreo con el software de la computadora. (RS485, la conexión inalámbrica de corto alcance es opcional). Al usar un USB a miembros RS232, es más conveniente intercambiar datos con una computadora (se puede usar una computadora con interfaz USB).
Los paneles fotovoltaicos no se dañarán con una conexión inversa continua en el puerto de entrada; Puede funcionar normalmente después de la corrección.
Puedo proporcionar un modo de seguimiento automático de la potencia de entrada máxima de la turbina eólica, o el modo de configuración de entrada de curva de coincidencia de 5 segmentos (revoluciones de entrada a corriente de entrada; o voltaje de entrada a curva de corriente de entrada), lo que hace que la generación de la turbina eólica sea altamente eficiente, pero con baja velocidad.
Proporciona selección de múltiples modos de salida (control de luz, control de tiempo, modo amanecer, dirección inversa), que pueden satisfacer una variedad de aplicaciones.
La pantalla del controlador muestra no solo la corriente, el voltaje, la potencia de la turbina eólica convencional, la energía fotovoltaica, la batería y el puerto de salida; sino también la capacidad de generación acumulada de la turbina eólica y fotovoltaica, la energía restante de la batería y la velocidad de la turbina eólica.
Datos técnicos:
|
Parámetros de la batería |
||
|
Voltaje de batería aplicable |
24V |
48V |
|
Método de protección de la batería |
Protección de conexión inversa (fusible soplado); protección contra sobretensión, protección contra subtensión (para alumbrado público y ese tipo de carga) |
|
|
Tensión en el punto de protección de sobretensión. |
29,0 V ± 0,2 V |
58,0 V ± 0,2 V |
|
Tensión en el punto de recuperación de sobretensión. |
27,5 V ± 0,2 V |
55,0 V ± 0,2 V |
|
Tensión en el punto de protección de subtensión. |
21,0 V ± 0,2 V |
42,0 V ± 0,2 V |
|
Tensión en el punto de recuperación de subtensión. |
23,0 V ± 0,2 V |
46,0 V ± 0,2 V |
|
Parámetros del puerto de entrada de la turbina eólica. |
||
|
Potencia nominal del aerogenerador aplicado. |
1000W |
|
|
Corriente nominal del puerto |
20A CC (después de la rectificación) |
15A CC (después de la rectificación) |
|
Máx. corriente de entrada del puerto |
25A CC (después de la rectificación) |
20A CC (después de la rectificación) |
|
Velocidad por defecto de la generación del aerogenerador con velocidad limitada |
500 Rpm (configurable) |
|
|
Corriente por defecto de la generación del aerogenerador con corriente limitada |
20A (configurable) |
|
|
método de protección de turbinas eólicas |
Protección contra exceso de velocidad, protección contra sobrecorriente, protección contra rayos por inducción |
|
|
Método de descarga |
Descarga suave continua de alta frecuencia PWM (integrada) |
|
|
Función MPPT |
Modelo Boost MPPT (seguimiento automático o seguimiento de curvas de 5 segmentos) |
|
|
Corriente de entrada del canal MPPT |
5A (configuración estándar) |
|
|
Parámetros del puerto de entrada fotovoltaico |
||
|
Potencia nominal de fotovoltaica aplicada |
300W/24V 600W/48V |
|
|
Caída de voltaje de carga |
<0,2 V |
|
|
Método de protección fotovoltaica |
Protección de conexión inversa |
|
|
Método de descarga |
Descarga en circuito abierto |
|
|
Modo de visualización |
Pantalla de 3 dígitos (LED) |
|
|
Modo de comunicación |
RS232 (nivel eléctrico de 5 V) (configuración estándar), RS485/RF inalámbrico de corto alcance (configuración opcional) |
|
|
Parámetros mostrados |
voltaje de entrada/corriente/potencia/capacidad generada/velocidad/corriente de descarga de la turbina eólica Voltaje/corriente/potencia/capacidad generada de entrada fotovoltaica Voltaje de la batería/corriente de carga/potencia/capacidad de carga total/información del estado de la batería |
|
|
Modo operativo |
Operación de tecla de lámina 3M (2 botones) |
|
|
Rango de temperatura/humedad de trabajo (ambiente) |
-40~+80℃/20~85%RH (sin condensación) |
|
|
Grado de protección |
IP41 |
|
|

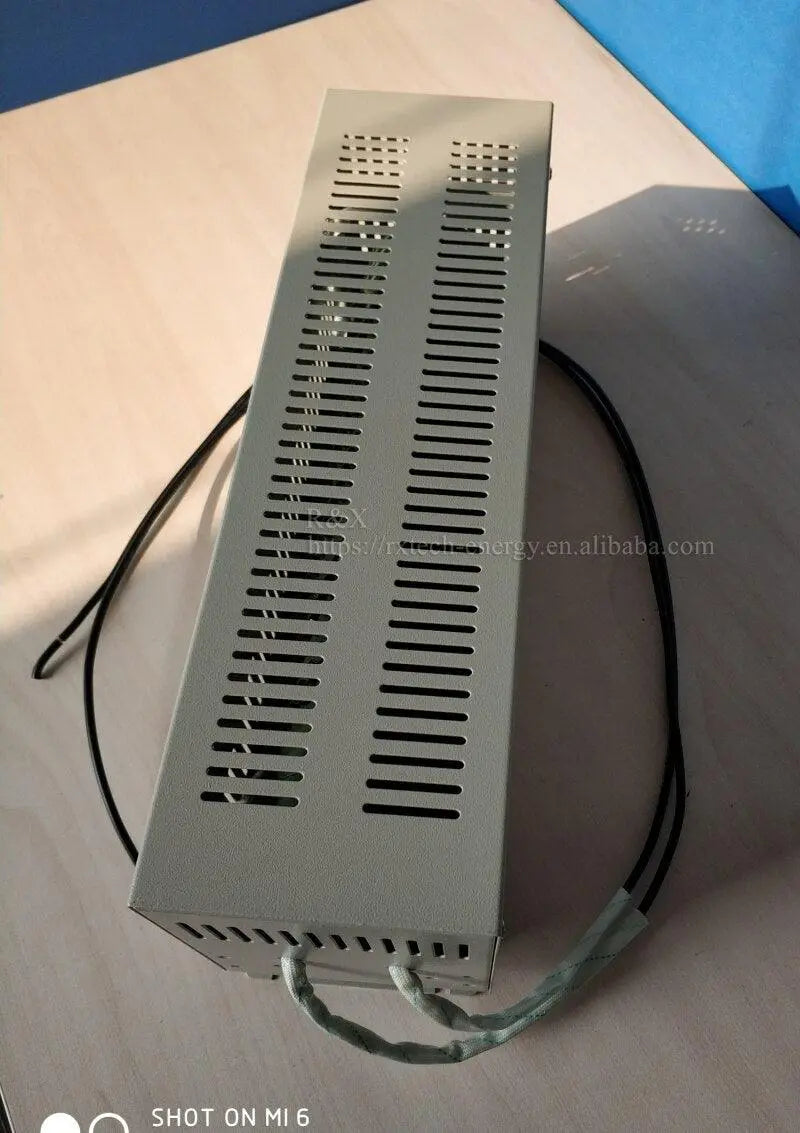

Tamaño del controlador ( Tamaño de carga de descarga |
158mm*113mm *60mm 400*1101*155mm |
|
|
Peso neto |
6,0 kg |
|

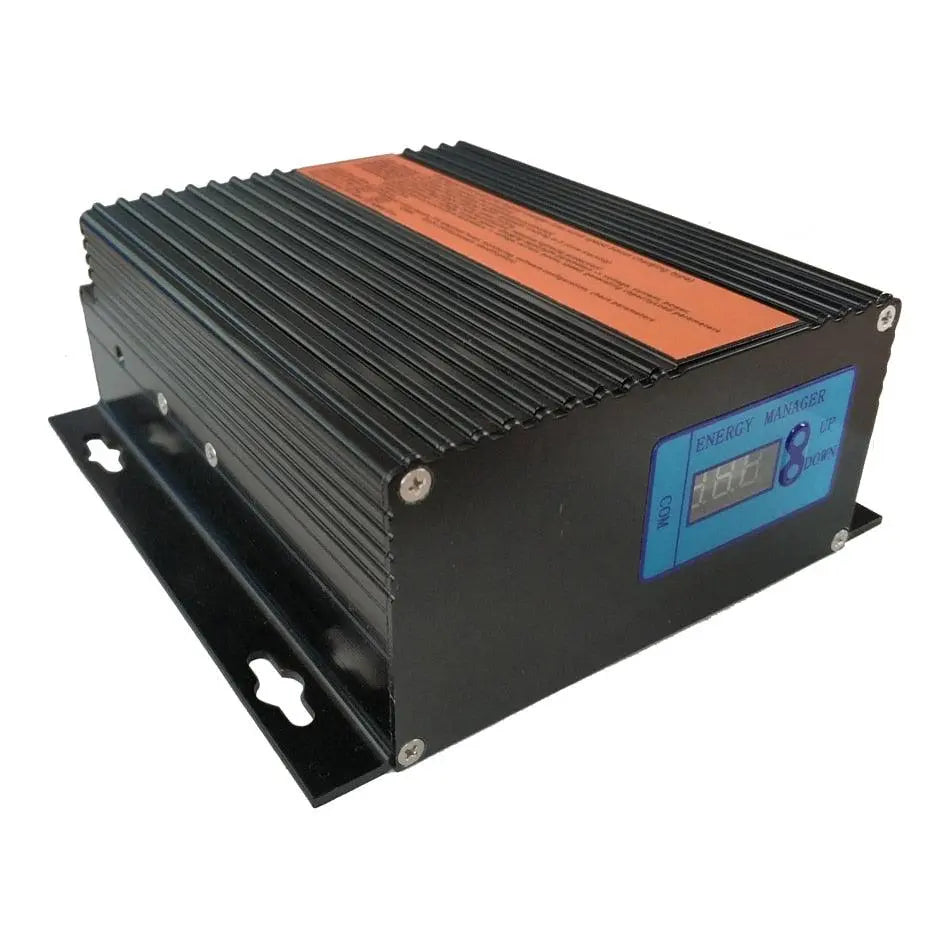

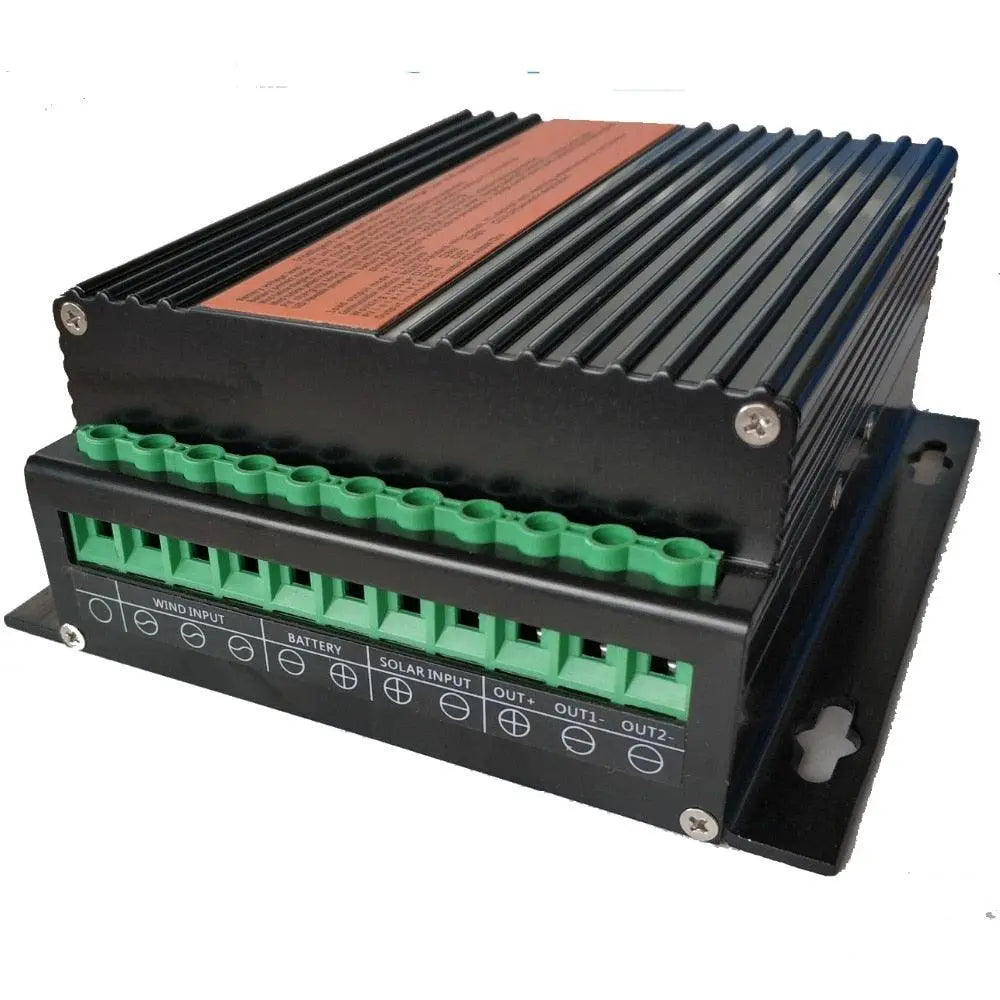

Imagen:

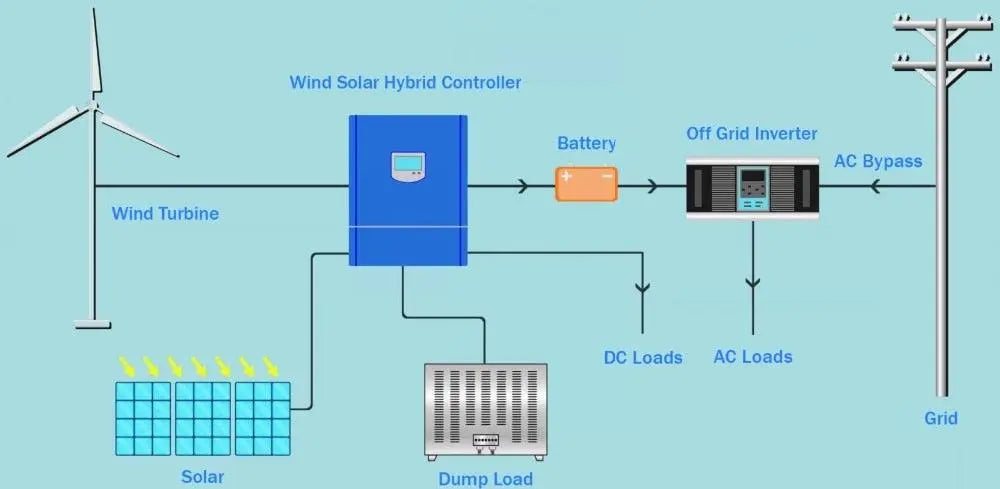

Solicitud:
