1. General

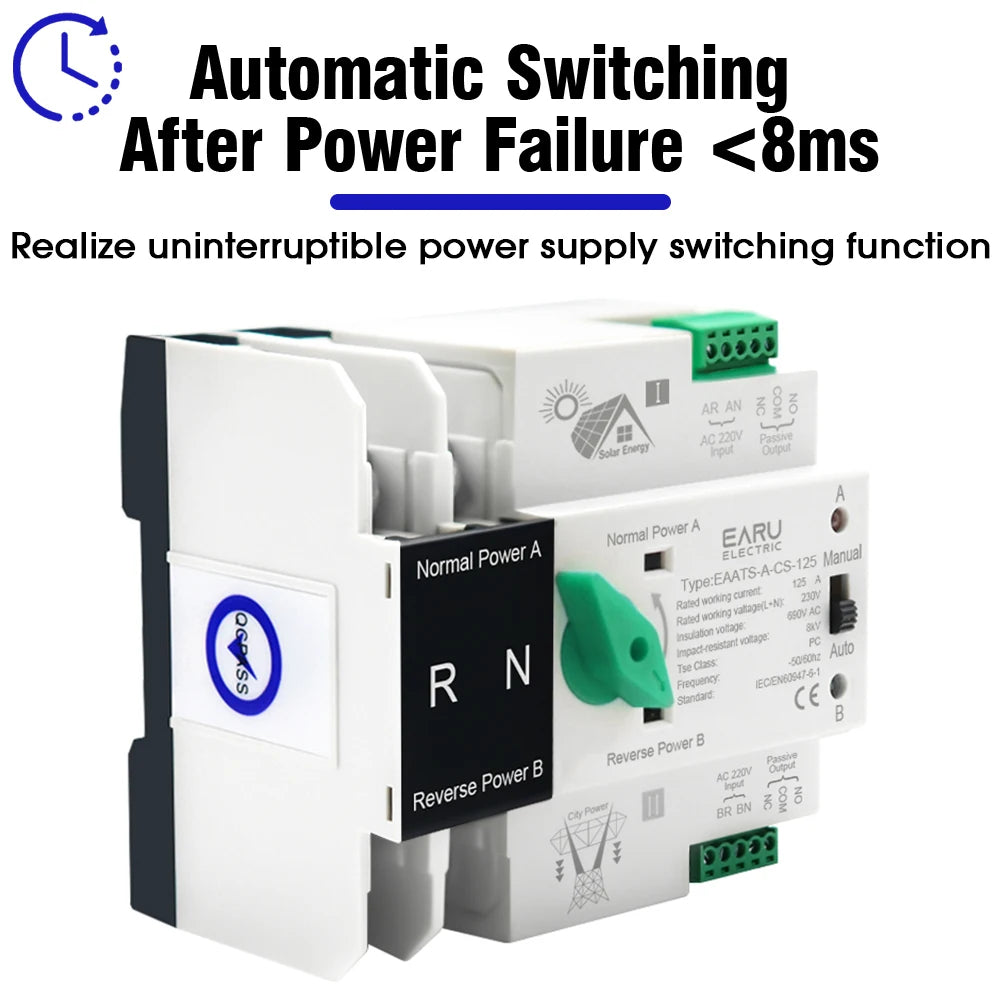

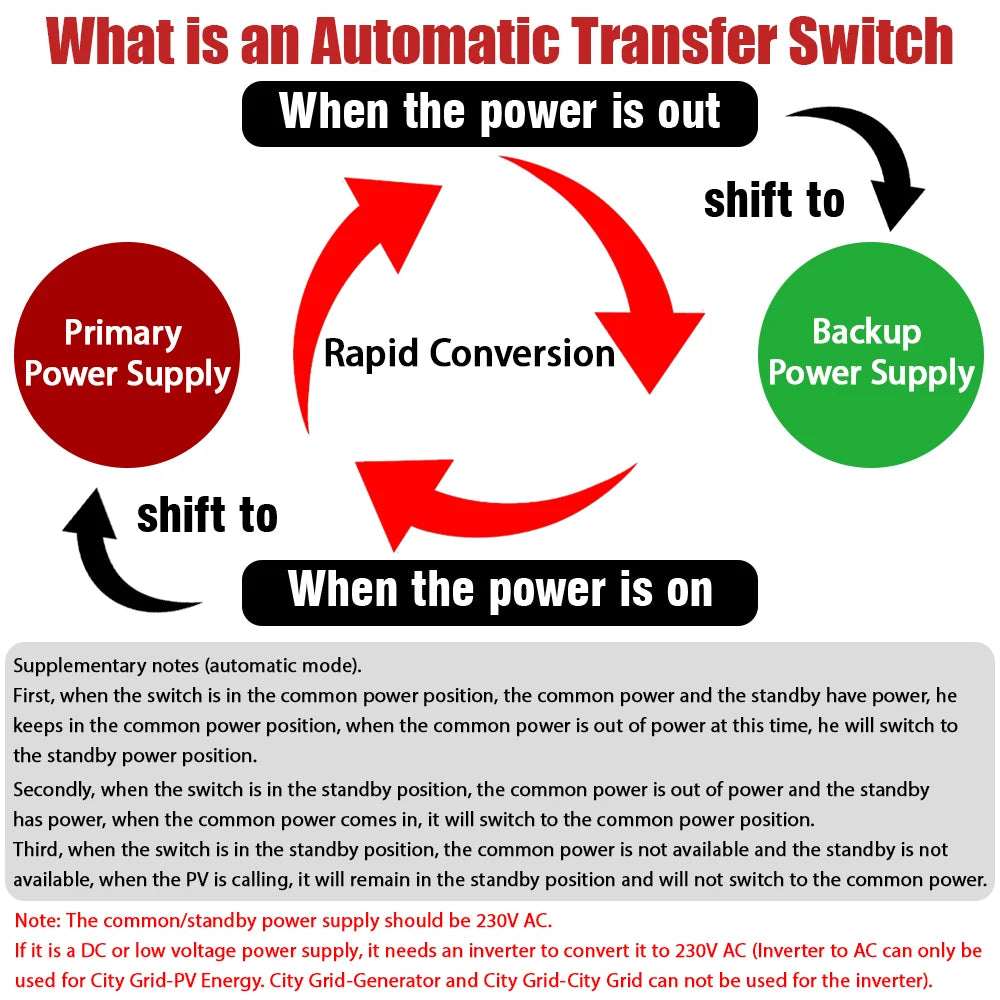

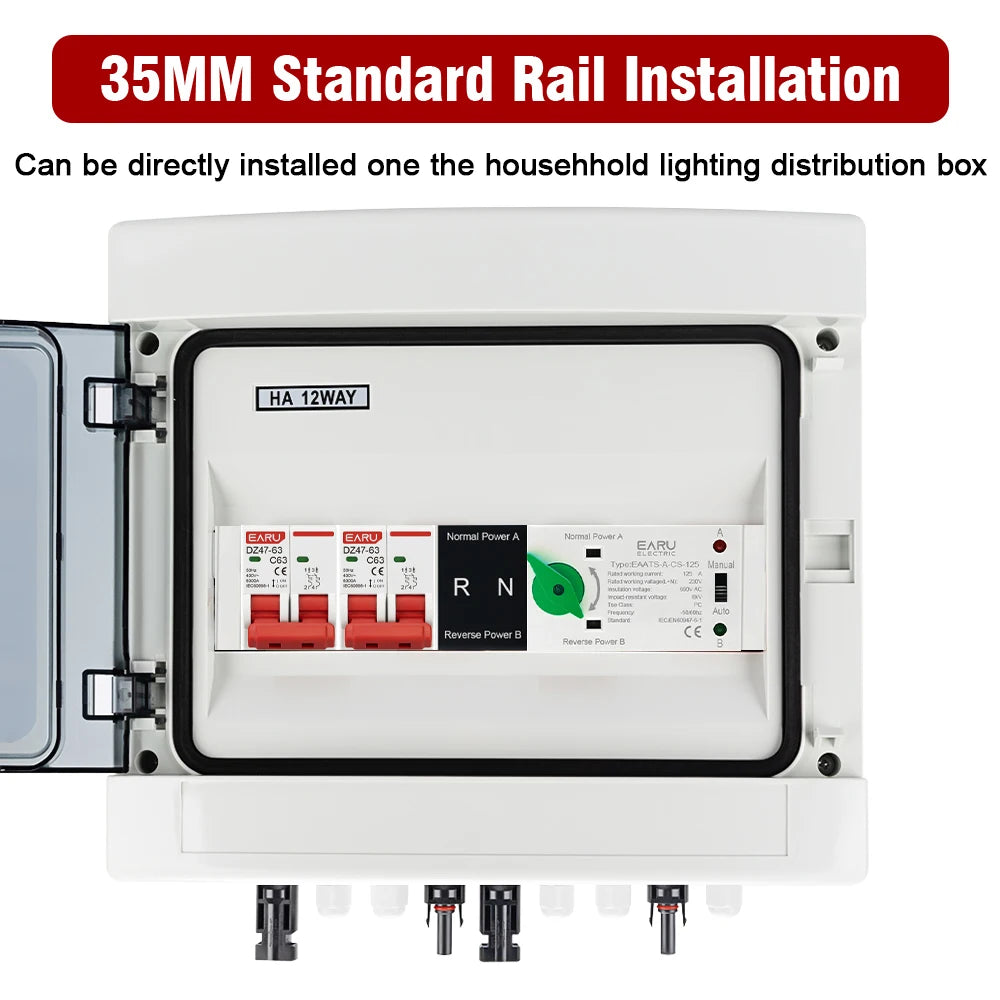

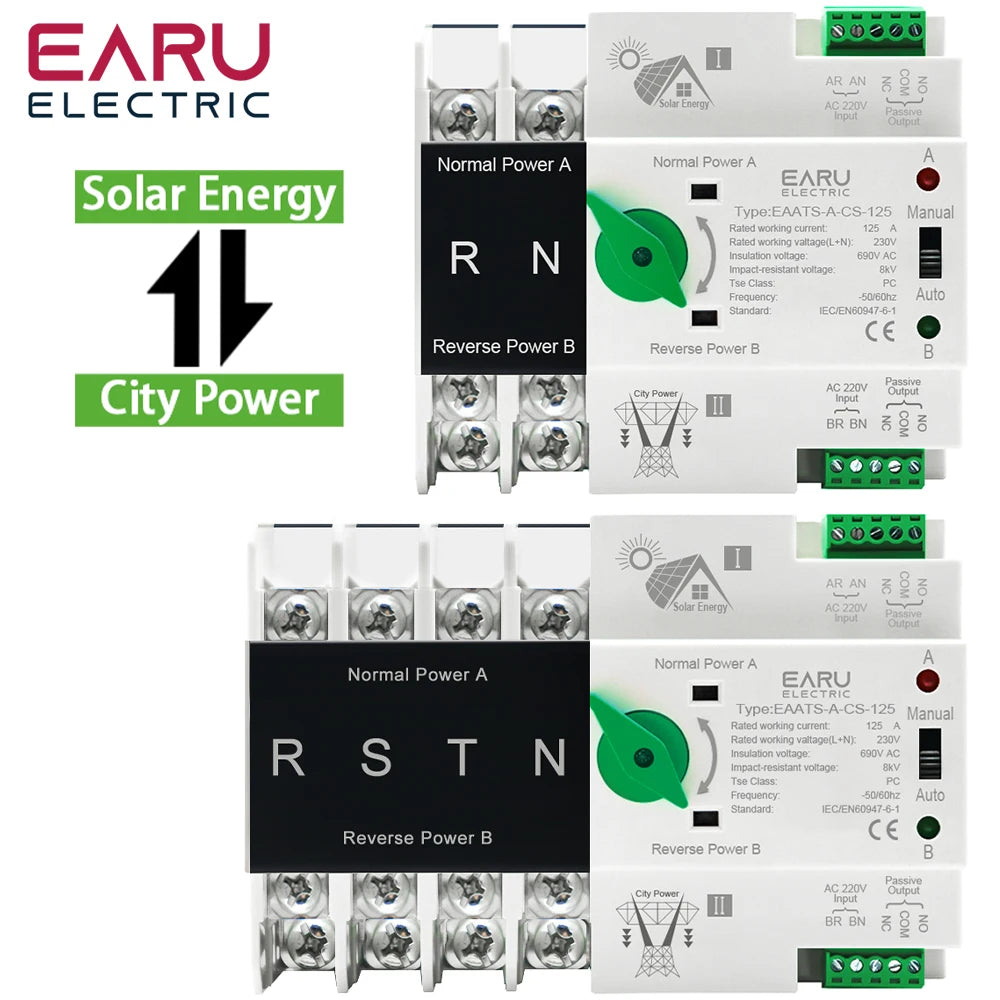

El interruptor automático de alimentación dual es un interruptor de alimentación doméstico en miniatura de nuevo desarrollo, que se utiliza principalmente para probar si la fuente de alimentación principal o la fuente de alimentación de respaldo son normales. Cuando la fuente de alimentación normal es anormal, la fuente de alimentación de respaldo comienza a funcionar inmediatamente, lo que garantiza la continuidad, fiabilidad y seguridad del suministro eléctrico. Este producto está especialmente diseñado para la instalación en rieles domésticos y se utiliza especialmente para cajas de distribución PZ30.

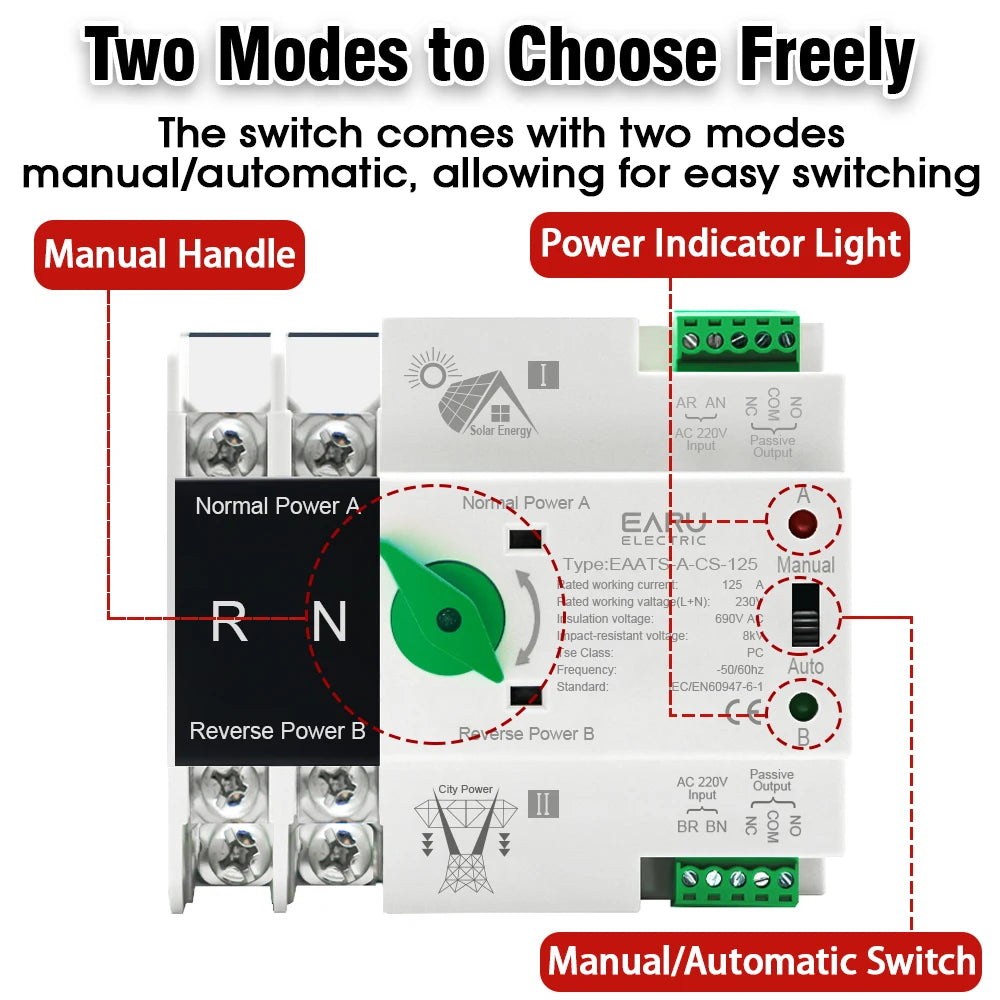

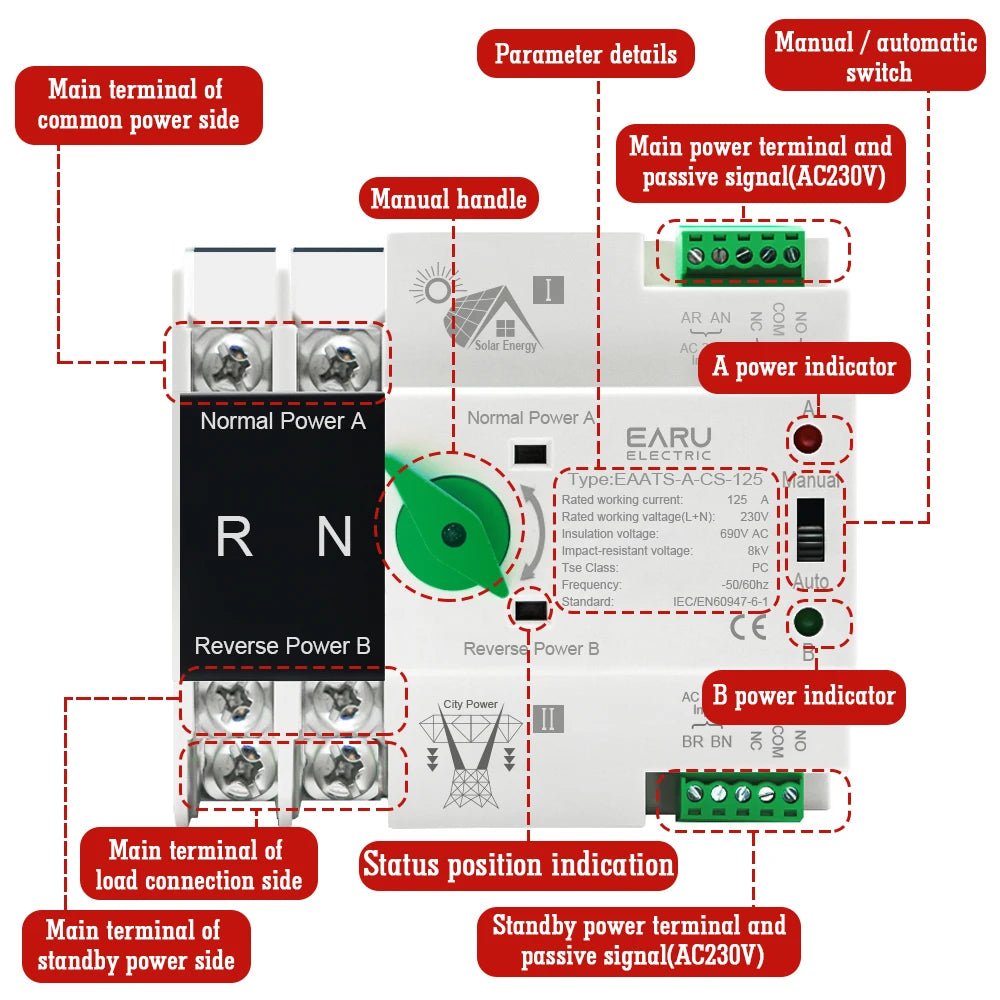

El interruptor automático de alimentación dual es adecuado para sistemas de alimentación de emergencia con 50 o 60 Hz y una tensión nominal (L+N) de 110 V CA/230 V CA. El ATS tiene las características de una estructura sólida, conversión fiable, instalación y mantenimiento convenientes y una larga vida útil. Se utiliza ampliamente en varias ocasiones en las que no se puede mantener el corte de energía, y se puede operar eléctricamente o manualmente. El ATS se compone de TSE y controlador.

Según lEC60947-6-1, Parte 6-1: se formula el equipo y el aparamenta multifuncionales. Se puede ver que el ATS es el aparato y dispositivo de control de baja tensión más calificado.

2. Tiempo de funcionamiento normal y condiciones de instalación

2.1 Temperatura del aire ambiente

La temperatura máxima no excederá los 40 ℃, la temperatura mínima no será inferior a -5 ℃, y la temperatura promedio en 24 horas no será superior a 35 ℃.

2.2 Altitud

La altitud del lugar de instalación no debe ser superior a 2000 m.

2.3 Condiciones atmosféricas

Cuando la temperatura máxima alcanza los 40 ℃, la humedad relativa del lugar de instalación no debe exceder el 50 %; cuando la temperatura mínima es de -5 ℃, la humedad relativa es mayor, por ejemplo, la temperatura es de 25 ℃ y la humedad relativa es del 90 %. Debido al cambio de temperatura, se deben tomar medidas especiales para hacer frente a la condensación ocasional en la superficie del producto.

2.4 Grado de contaminación

El grado de contaminación del ATS se ajusta al grado 3 especificado en IEC60947-6-1

2.5 Categoría de instalación

El tipo de instalación de ATS se ajusta a la categoría especificada en 1EC60947-6-1

2.6 Condiciones de instalación

El ATS se puede instalar verticalmente en el armario de control o en el cuadro de distribución. Asegúrese de que la distancia de instalación cumpla los requisitos de la Figura 1.
