1.General

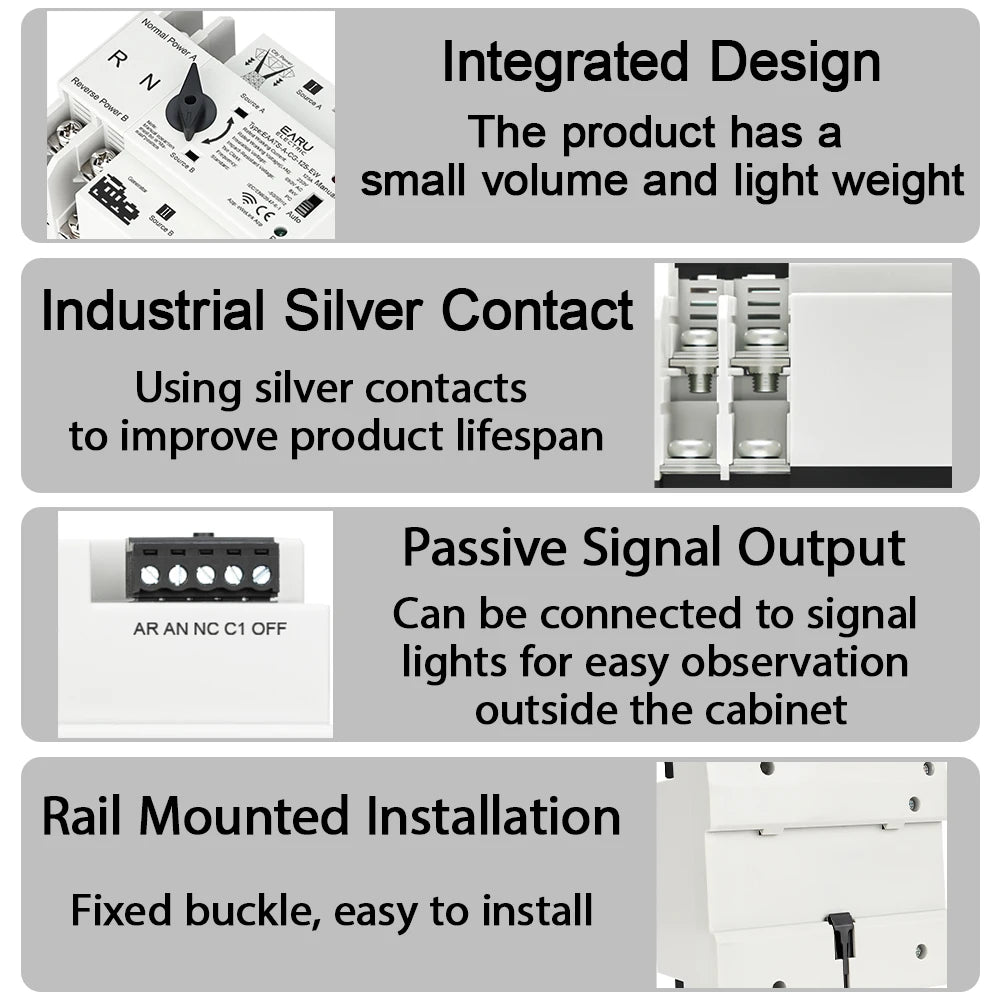

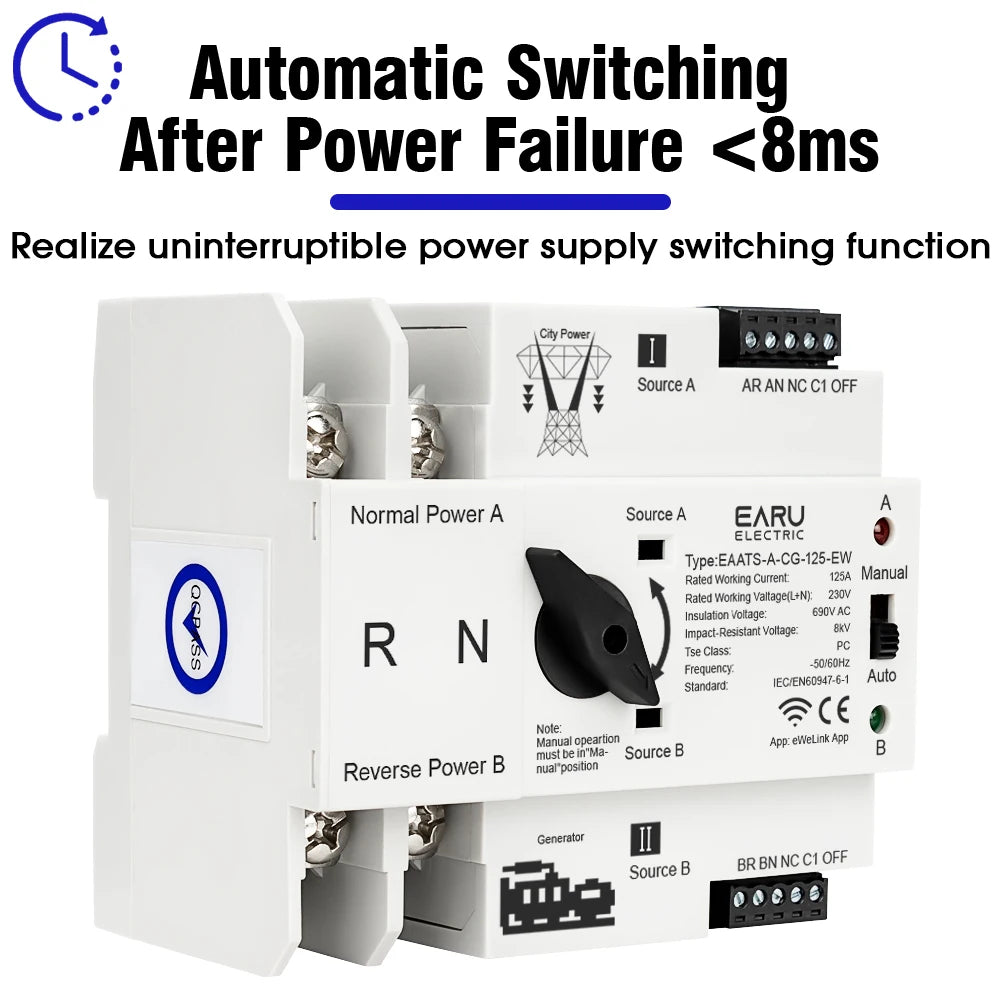

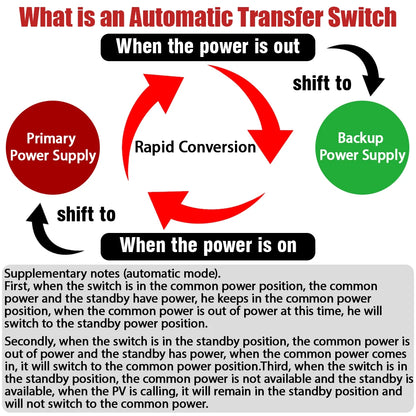

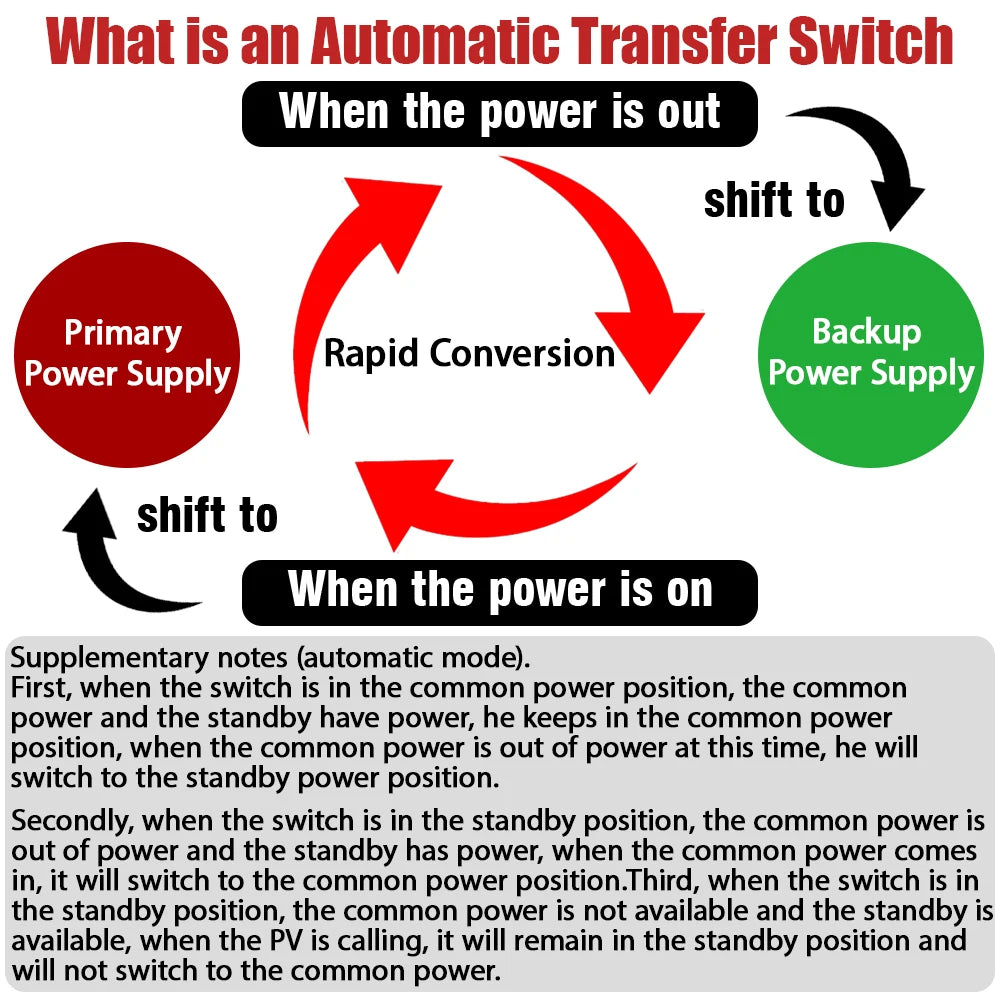

El interruptor automático de doble potencia es un interruptor de alimentación doméstico en miniatura de nuevo desarrollo, que se utiliza principalmente para comprobar si el suministro de energía principal o el suministro de energía de reserva es normal. Cuando el suministro de energía normal es anormal, el suministro de energía de reserva comienza a funcionar inmediatamente, lo que garantiza la continuidad, fiabilidad y seguridad del suministro de energía. Este producto está especialmente diseñado para la instalación en riel doméstico y se utiliza especialmente para la caja de distribución PZ30.

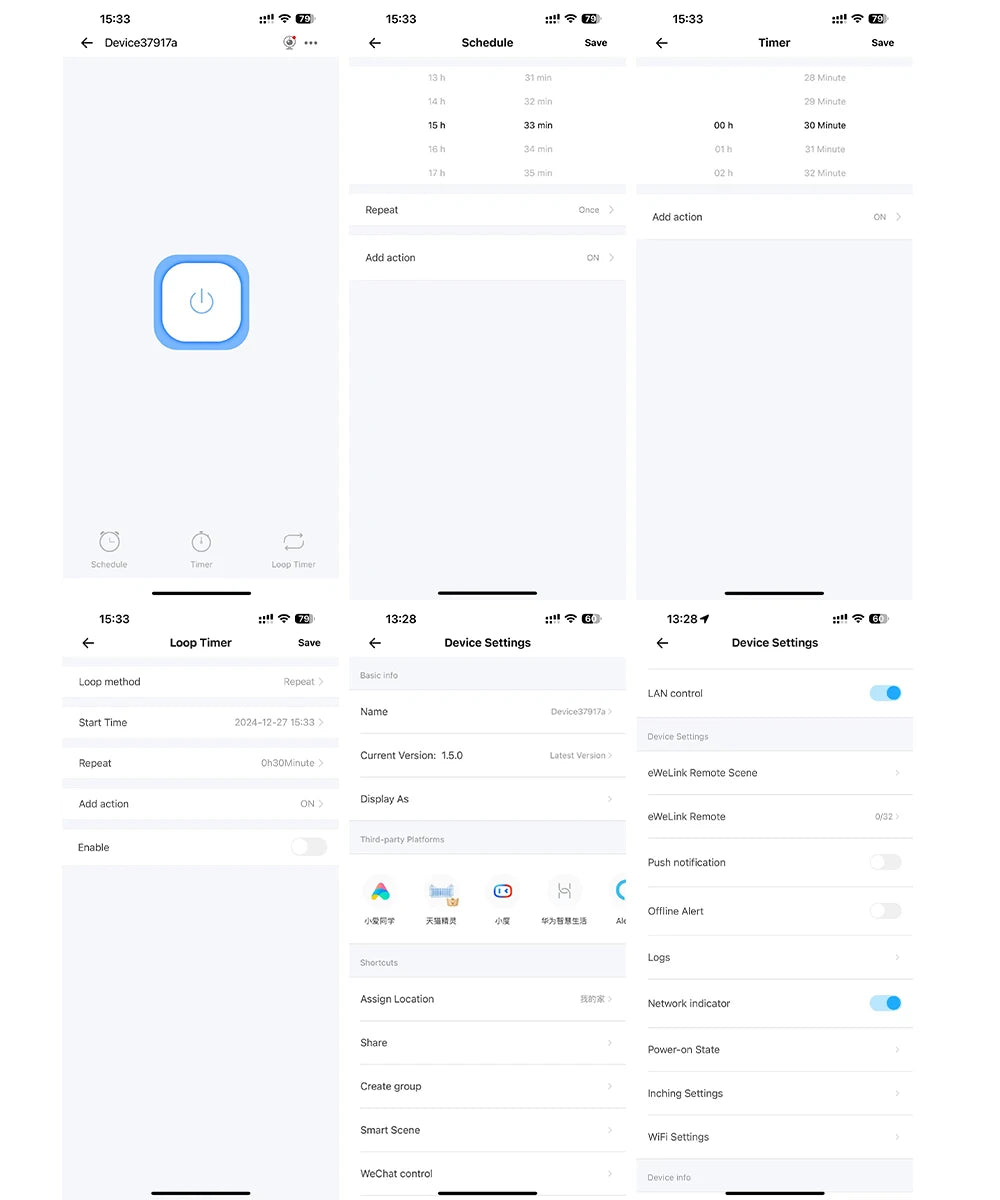

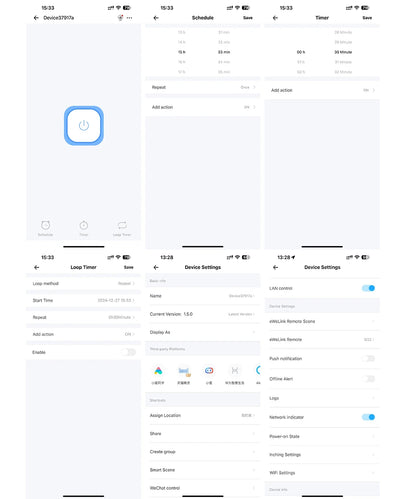

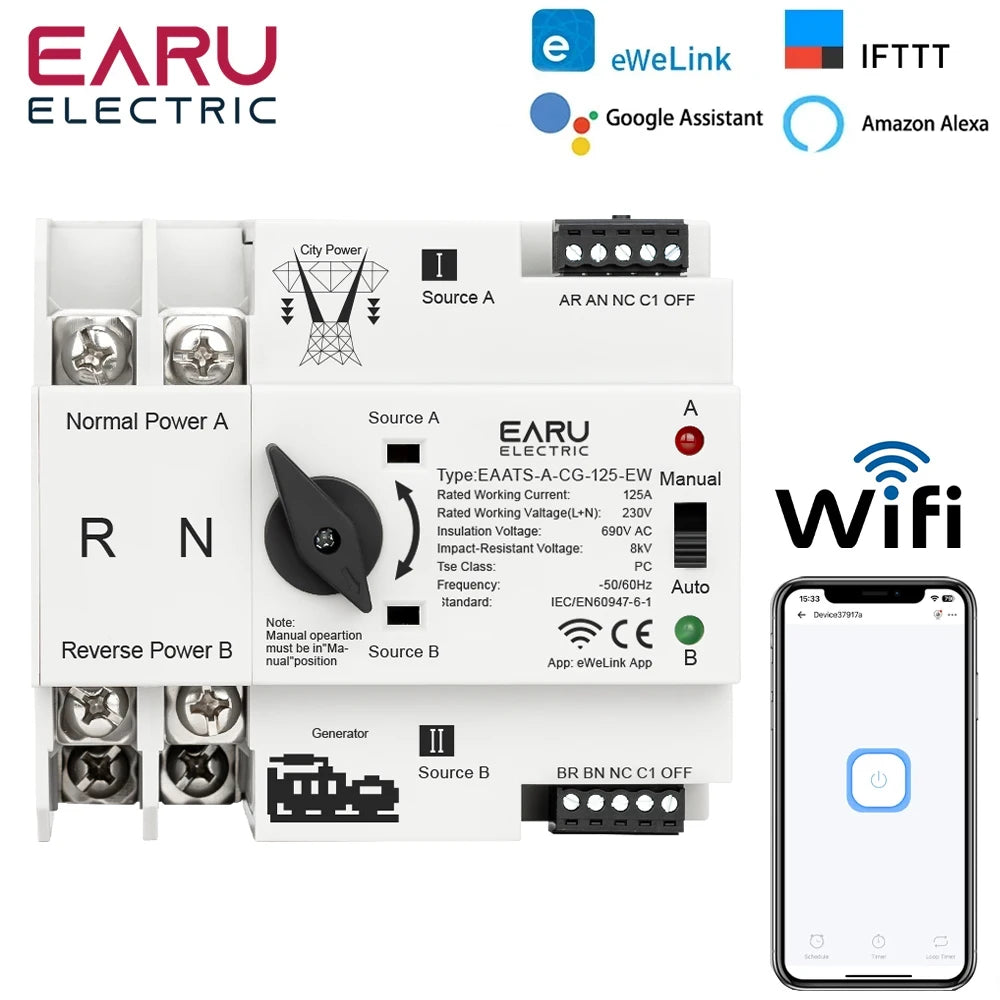

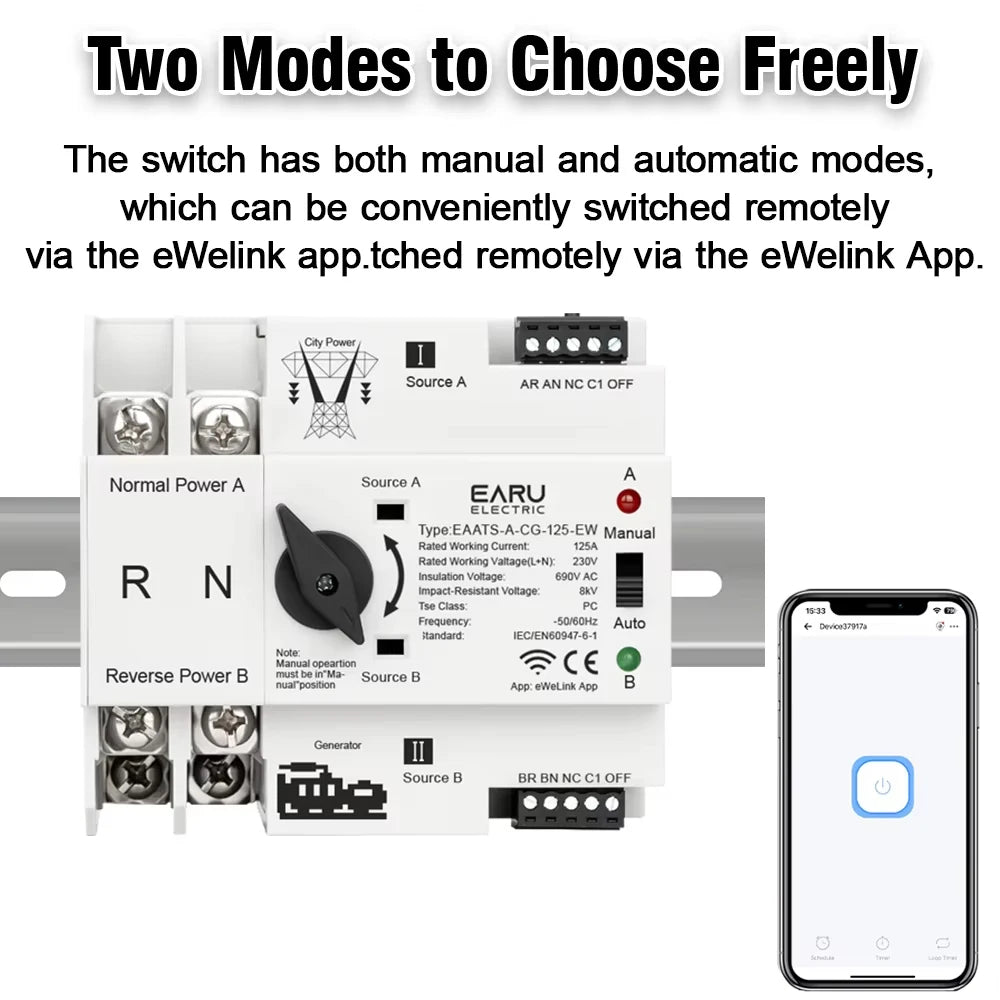

El interruptor automático de doble potencia es adecuado para sistemas de alimentación de emergencia con 50 o 60 Hz y 230 VCA nominales (L+N). El ATS tiene las características de estructura sólida, conversión fiable, instalación y mantenimiento convenientes y larga vida útil. Es ampliamente utilizado en varias ocasiones donde no se puede sostener el corte de energía, y puede ser operado por electricidad o manualmente. El ATS está compuesto por TSE y controlador.

Según la norma IEC60947-6-1, Parte 6-1: se formula el equipo y aparamenta multifuncional. se puede ver que el ATS es el dispositivo de control y aparamenta de baja tensión más cualificado.

2. Tiempo de funcionamiento normal y condiciones de instalación

2.1 Temperatura del aire ambiente

La temperatura máxima no excederá los 40℃, la temperatura mínima no será inferior a -5℃, y la temperatura media en 24 horas no será superior a 35℃.

2.2 Altitud

La altitud del lugar de instalación no debe ser superior a 2000 m.

2.3 Condiciones atmosféricas

Cuando la temperatura máxima alcanza los 40℃, la humedad relativa del lugar de instalación no debe exceder el 50%; cuando la temperatura es la mínima -5℃, la humedad relativa es mayor, por ejemplo, la temperatura es de 25℃, y la humedad relativa es del 90%. Debido al cambio de temperatura, se deben tomar medidas especiales para tratar la condensación ocasional en la superficie del producto.

2.4 Grado de contaminación

El grado de contaminación del ATS se ajusta al grado 3 especificado en IEC60947-6-1.

2.5 Categoría de instalación

El tipo de instalación del ATS cumple con la categoría especificada en IEC60947-6-1.

2.6 Condiciones de instalación

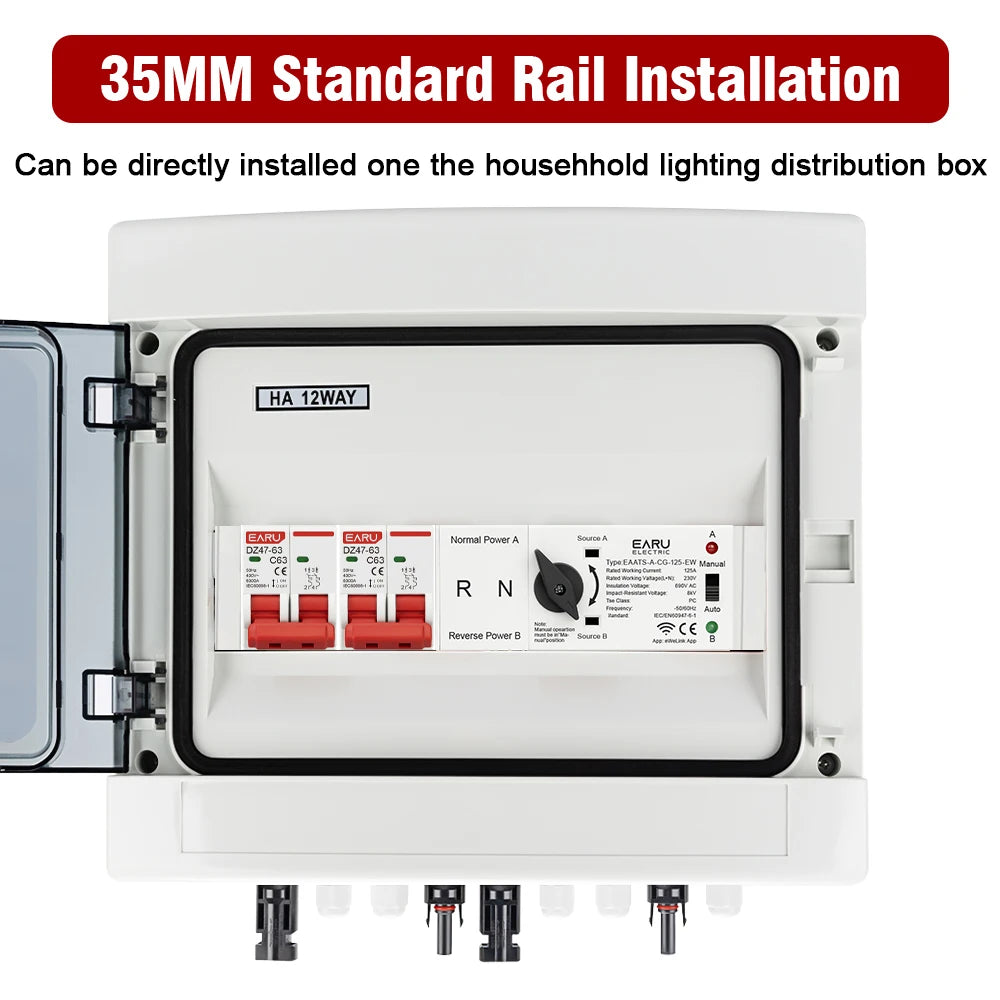

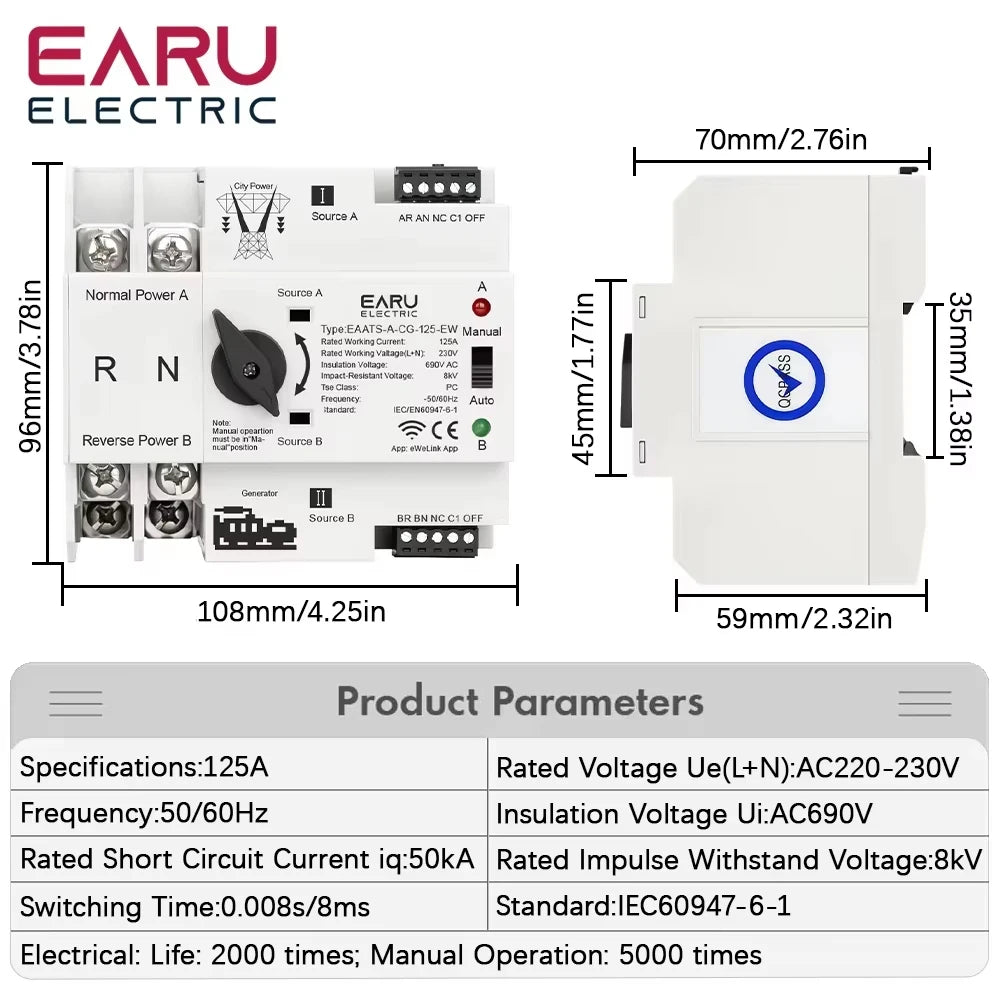

El ATS se puede instalar verticalmente en un armario de control o armario de distribución. Asegúrese de que la distancia de instalación cumpla los requisitos de la Figura 1.
