Descripción

El panel solar flexible de 100 W, potente y liviano gracias a su grosor de 0,1 pulgadas y su peso de solo 4,21 libras. Este panel cuenta con un diseño único sin marco que garantiza una fácil instalación. Cada panel tiene seis orificios de montaje reforzados con metal para fijar tornillos, colgar y quitar el panel y, al mismo tiempo, permitir un fácil transporte.

Como es de esperar de los paneles solares flexibles, el panel solar flexible de 100 vatios se puede doblar hasta un máximo de 20 grados, lo que fomenta el montaje en superficies curvas. Algunos de los lugares donde puede montar el panel incluyen vehículos recreativos, camionetas, remolques de viaje, cabinas o cualquier otra superficie irregular.

Entre un 23% y un 25%, este panel solar es más eficiente que muchos dispositivos promedio del mercado. Además, viene con un diodo de bloqueo integrado, que ayuda a evitar el drenaje de corriente inversa, especialmente durante la noche. Esto garantiza niveles óptimos de eficiencia.

Ventajas

Súper ligero:
Con materiales poliméricos, este producto pesa un 70 % menos que los paneles solares convencionales, lo que facilita el transporte y la instalación.

Alta eficiencia:
Célula solar de alta eficiencia: Monocristalina 23%.

Extremadamente flexible:
Este panel es capaz de cumplir con una amplia gama de aplicaciones donde los paneles estándar pueden ser incómodos de montar, como en el techo curvo de una corriente de aire.

Super delgado:
¡Apenas se nota, el panel liviano de 100 W colocado en posición plana mide solo una décima de pulgada de alto! Aproximadamente un 95% más delgado que su contraparte rígida, este panel es ideal para una instalación solar discreta.

Proteccion:
Los diodos de derivación minimizan la caída de energía causada por la sombra y garantizan un rendimiento excelente en entornos con poca luz.

Altamente durable:

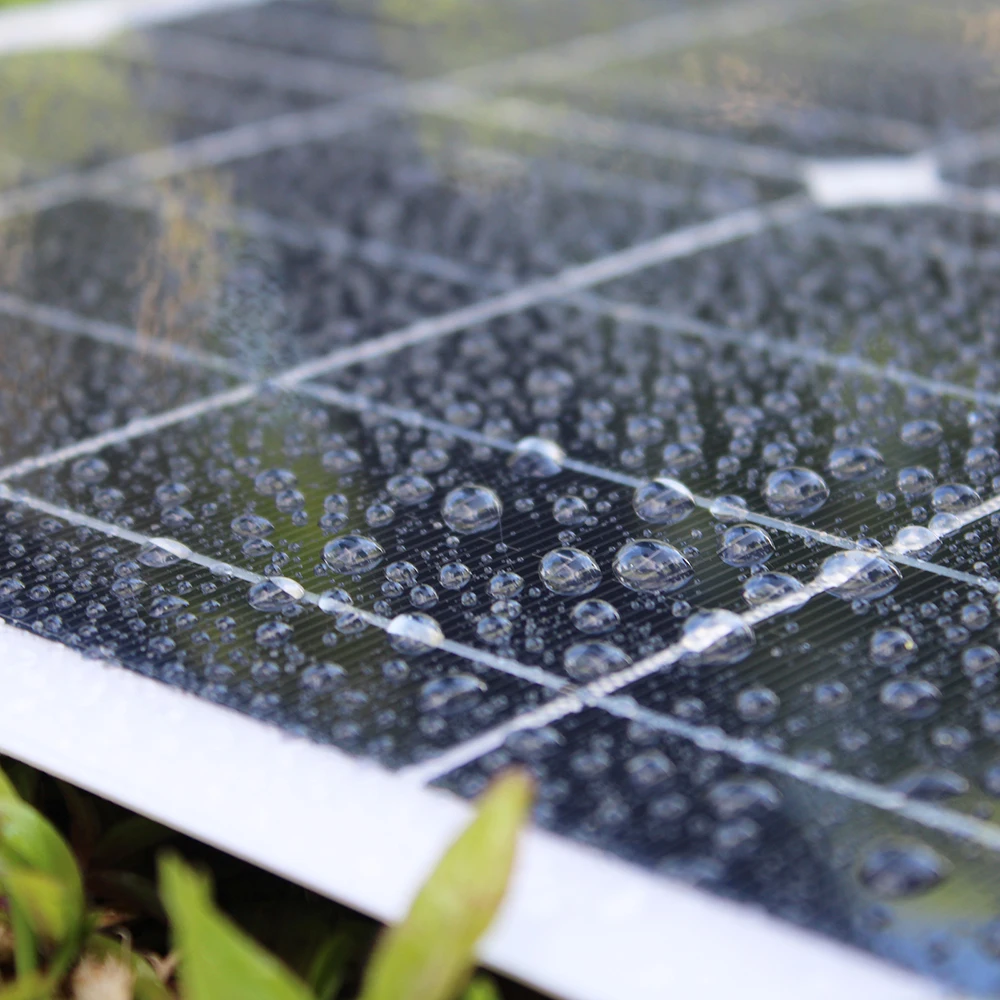

Rigurosamente probado, el panel de 100W fue diseñado para soportar cargas extremas de viento y nieve y ambiente marino.

Fácil de instalar:

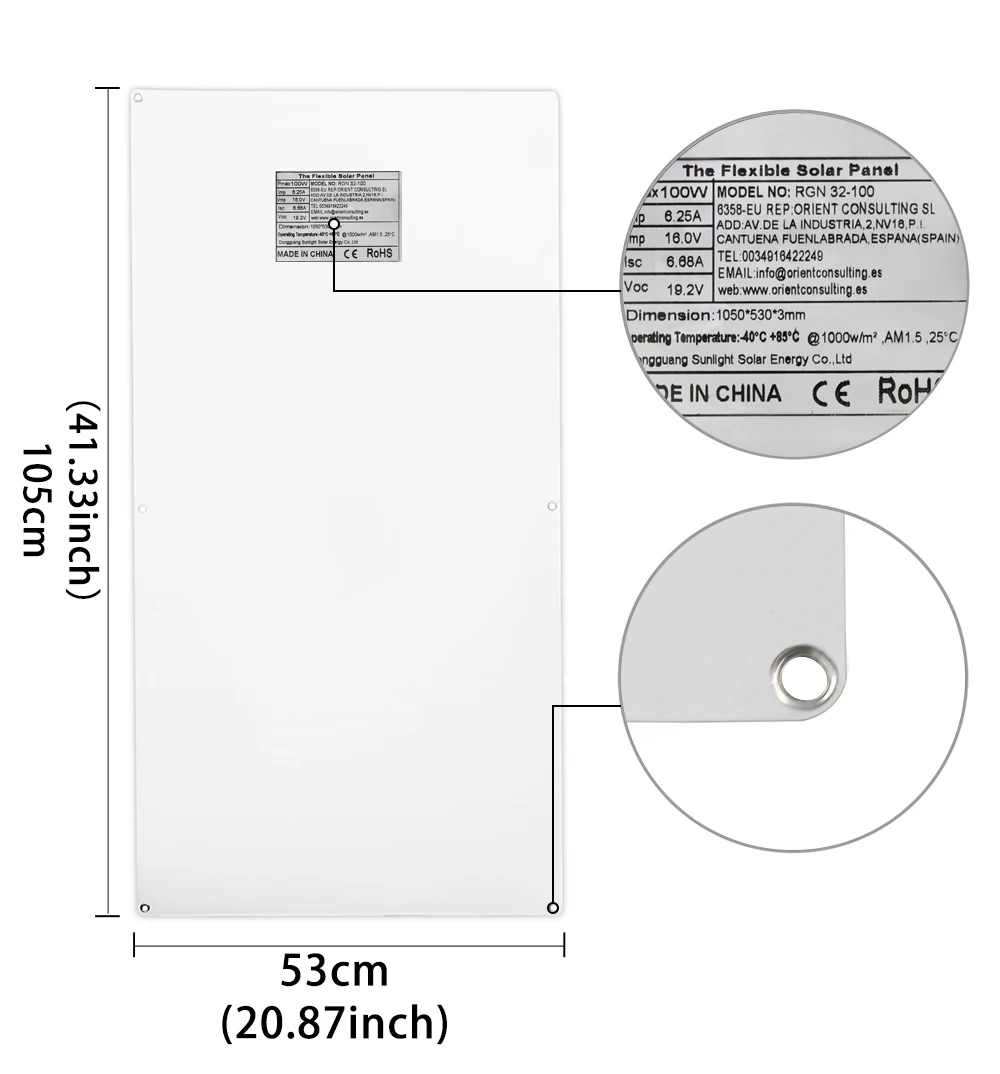

Orificios metálicos en las esquinas del producto para fijación de tornillos y montaje.

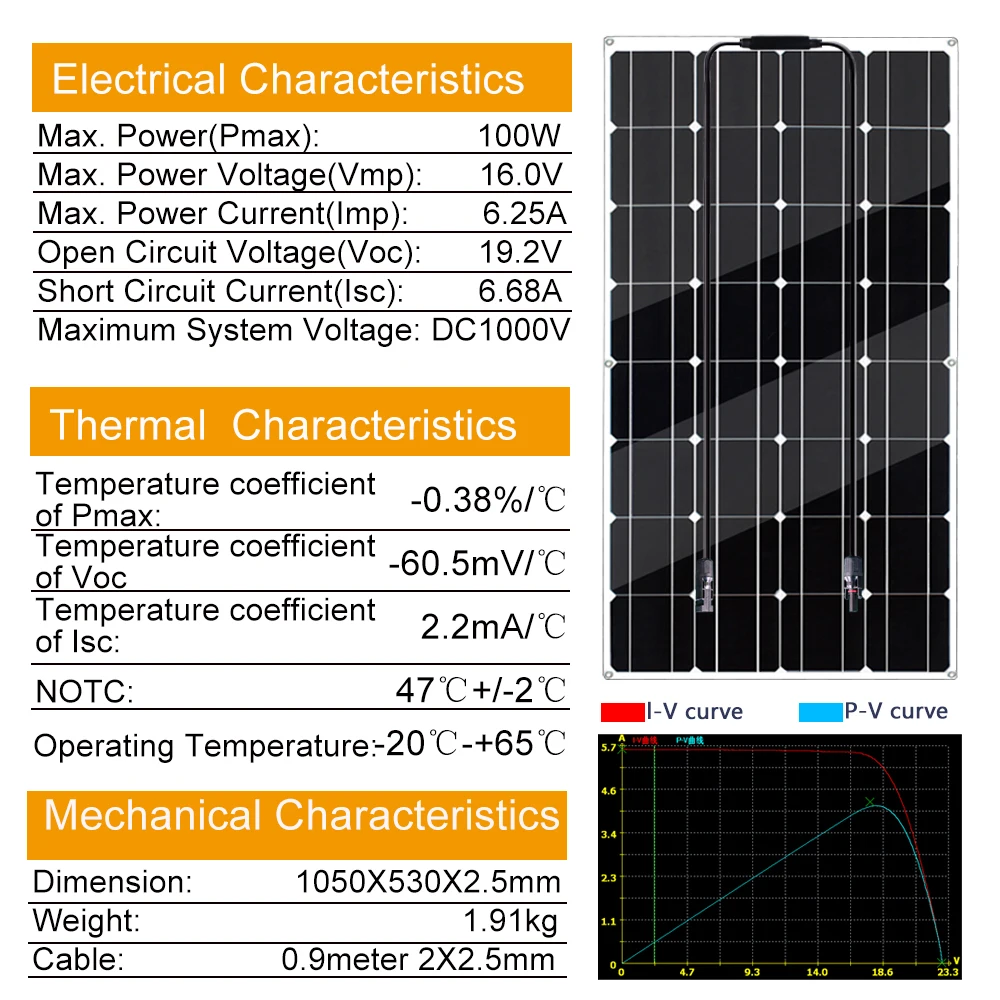

Parámetro de productos en condiciones de prueba estándar

Características electricas

• Potencia máxima Pmáx 100W
• Tensión de alimentación máxima Vmp 16V
• Corriente de potencia máxima Imp 6.25A
• Voltaje de circuito abierto Voc 19,2 V
• Corriente de cortocircuito Isc 6.875A
• Voltaje máximo del sistema 600 V
• Número de celdas en la Serie 32
• Tamaño de celda 125X125mm
• Tolerancia de potencia máxima ±3%

Características mecánicas

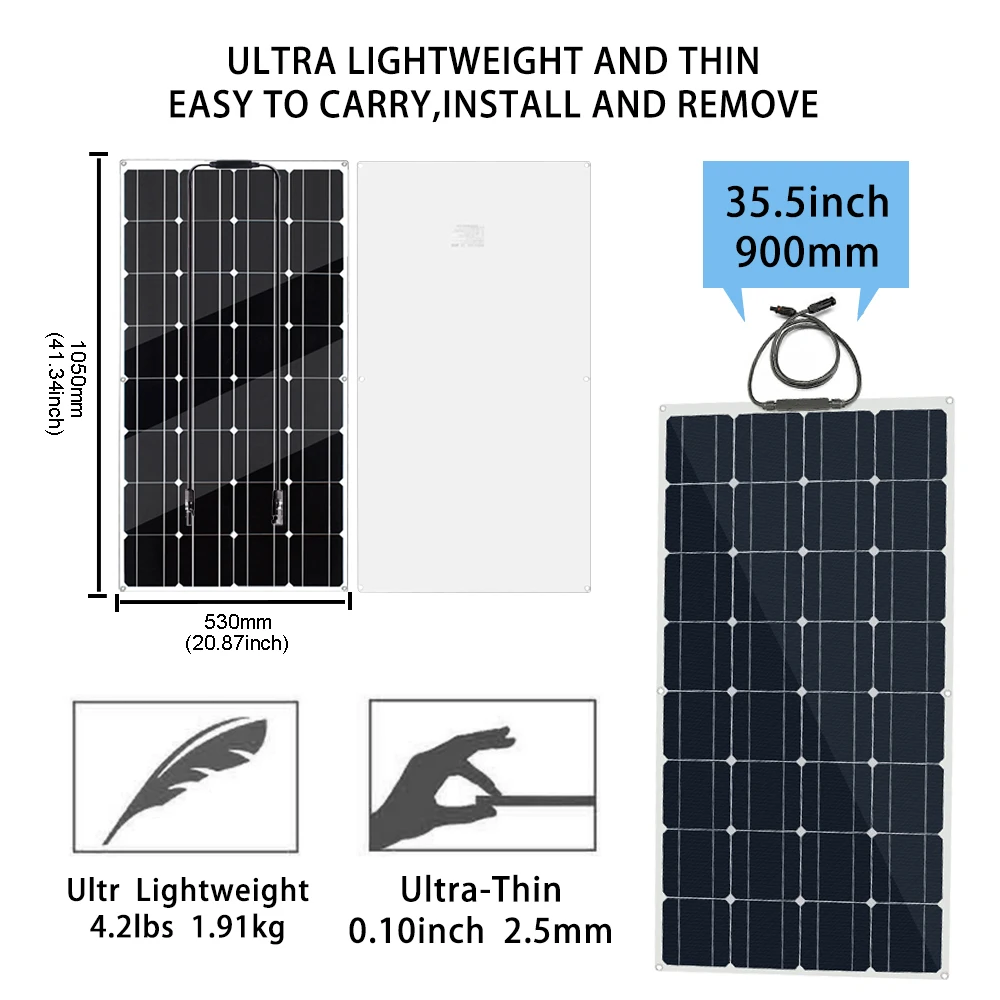

• Dimensión 1050X530X2.5mm
• Peso 2,04 kg
• Cable 0,9 metros 2X2,5mm

NOTA

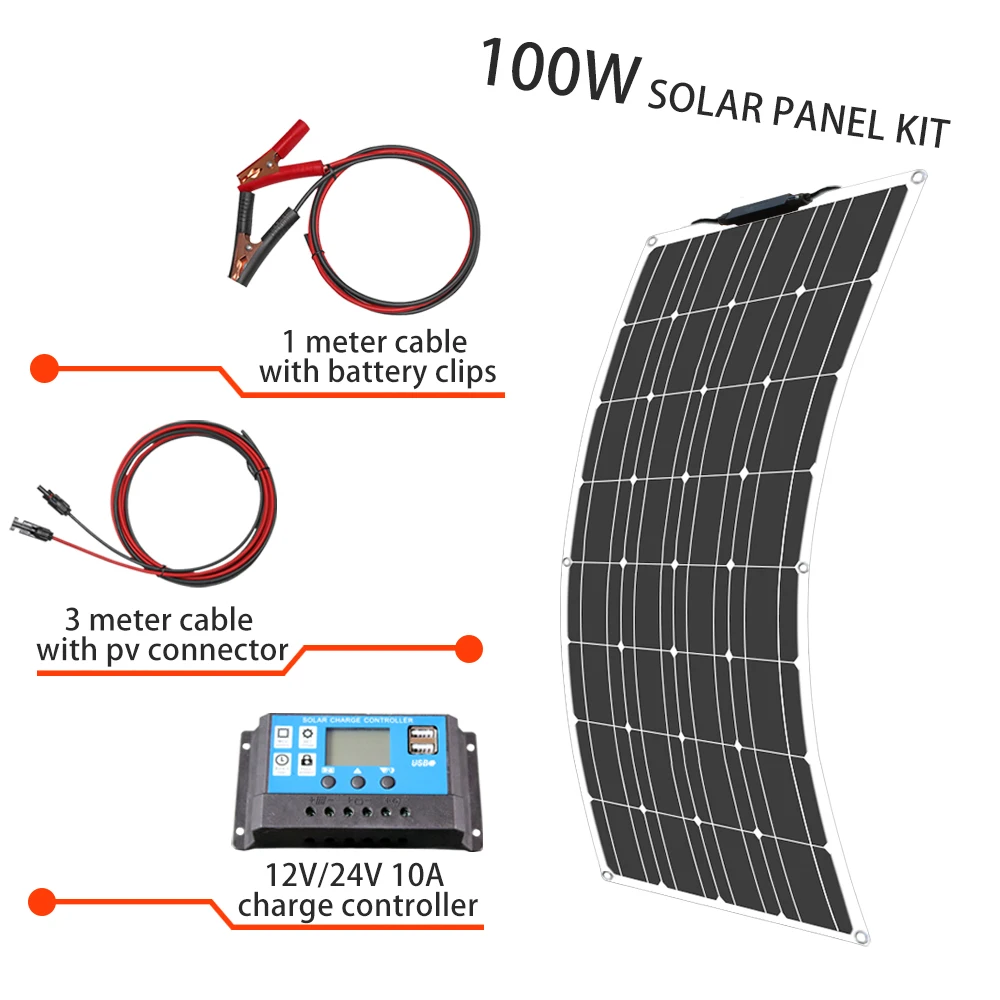

Los paneles solares de 100w 200w 300w 400w son paneles solares sin accesorios.
Panel solar de 100 W = 1 panel solar flexible de 100 W.

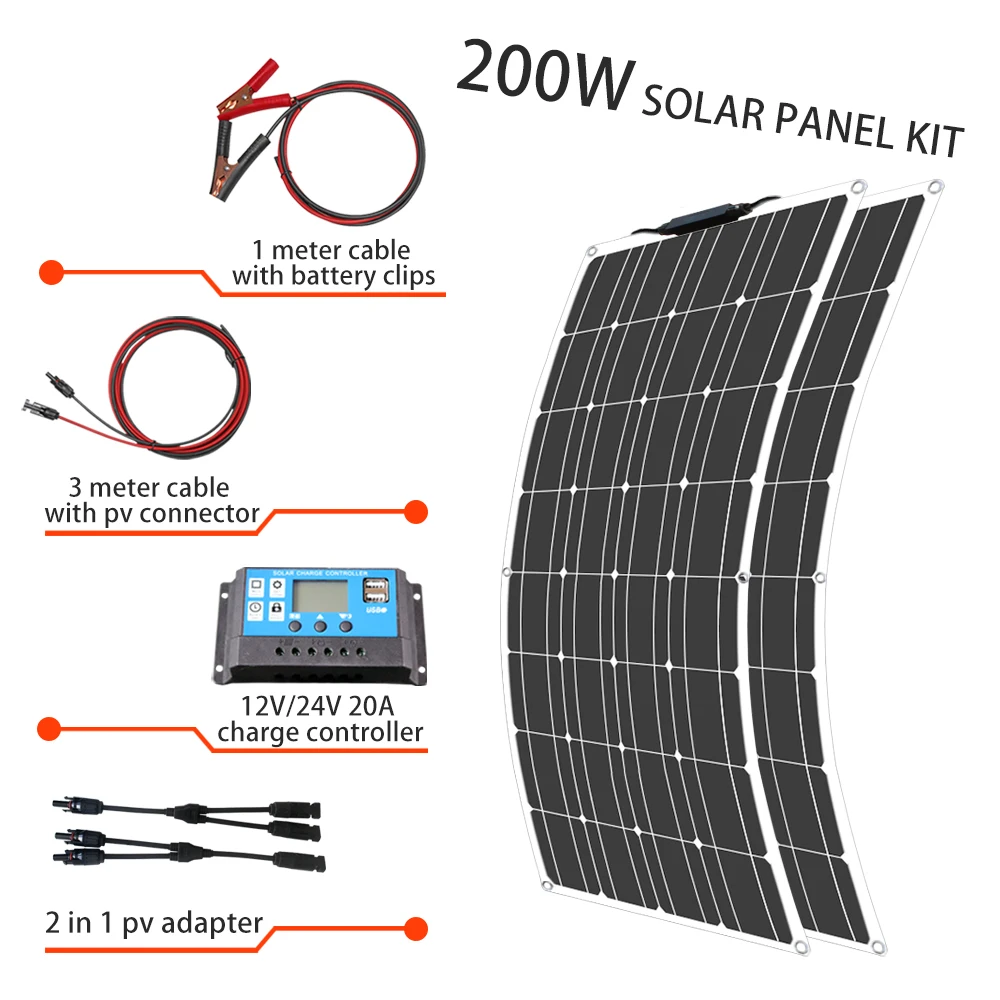

Panel solar de 200W = 2 paneles solares flexibles de 100w

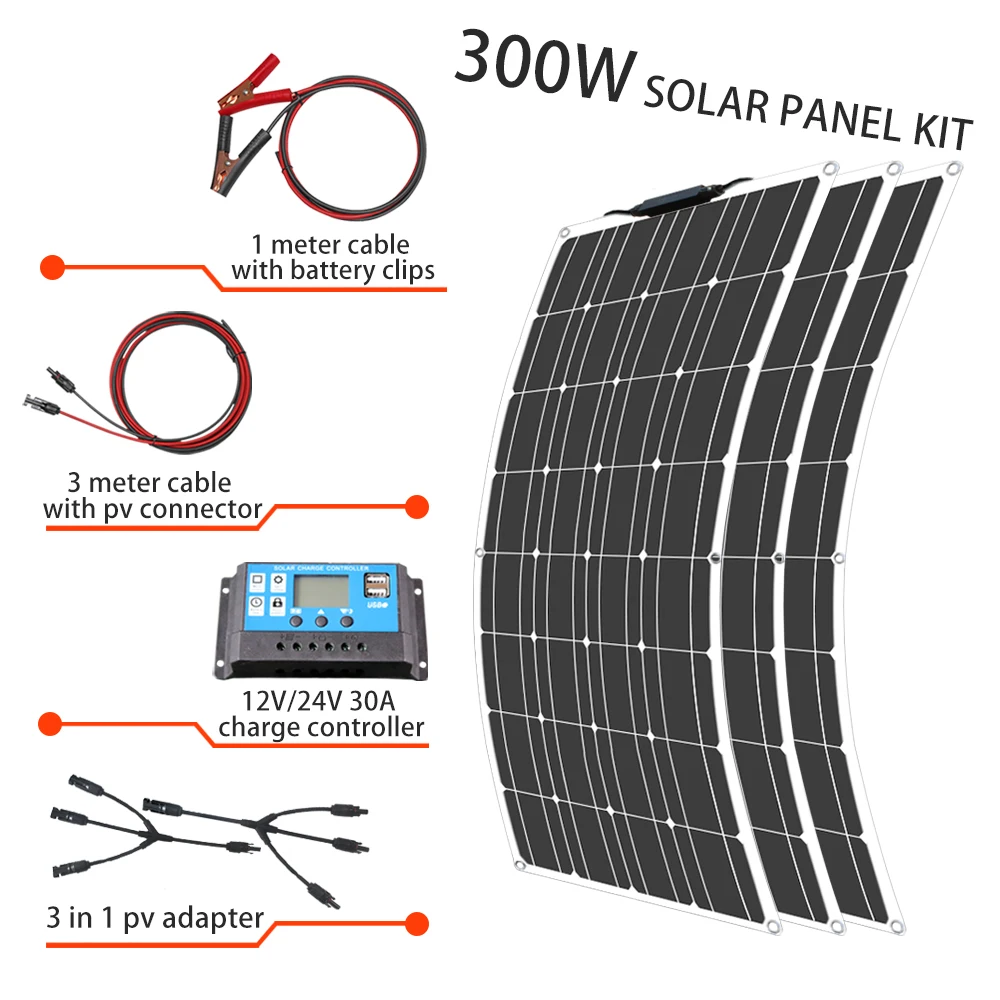

Panel solar de 300W = 3 paneles solares flexibles de 100w

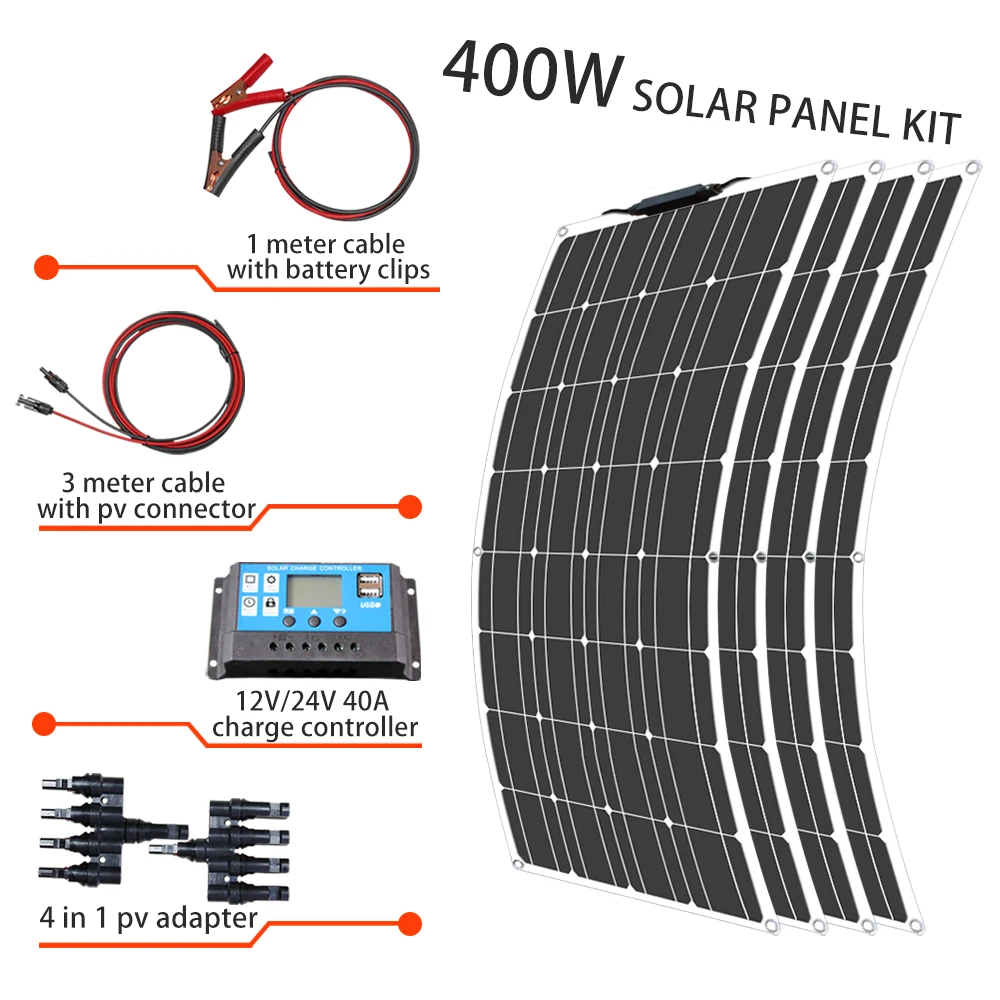

Panel solar de 400W = 4 paneles solares flexibles de 100w

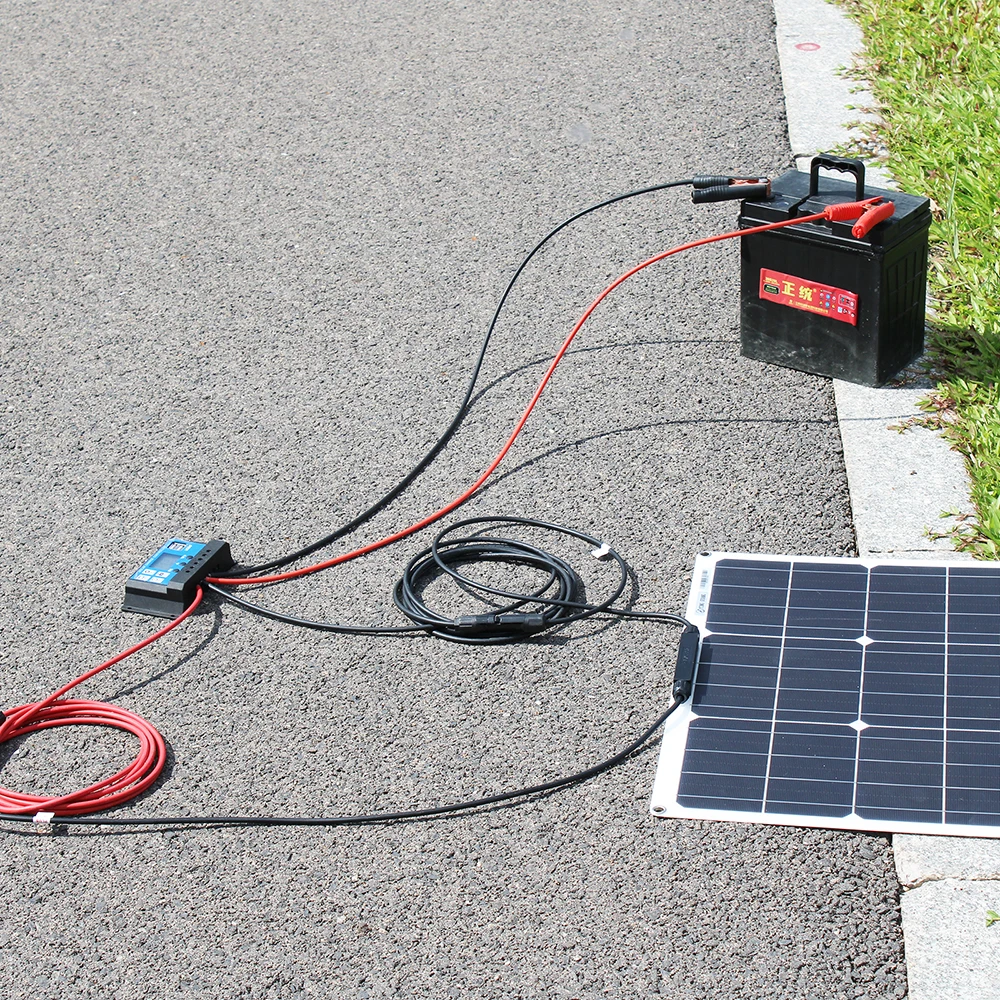

Conexión del sistema:

1.Conecte el controlador a la batería

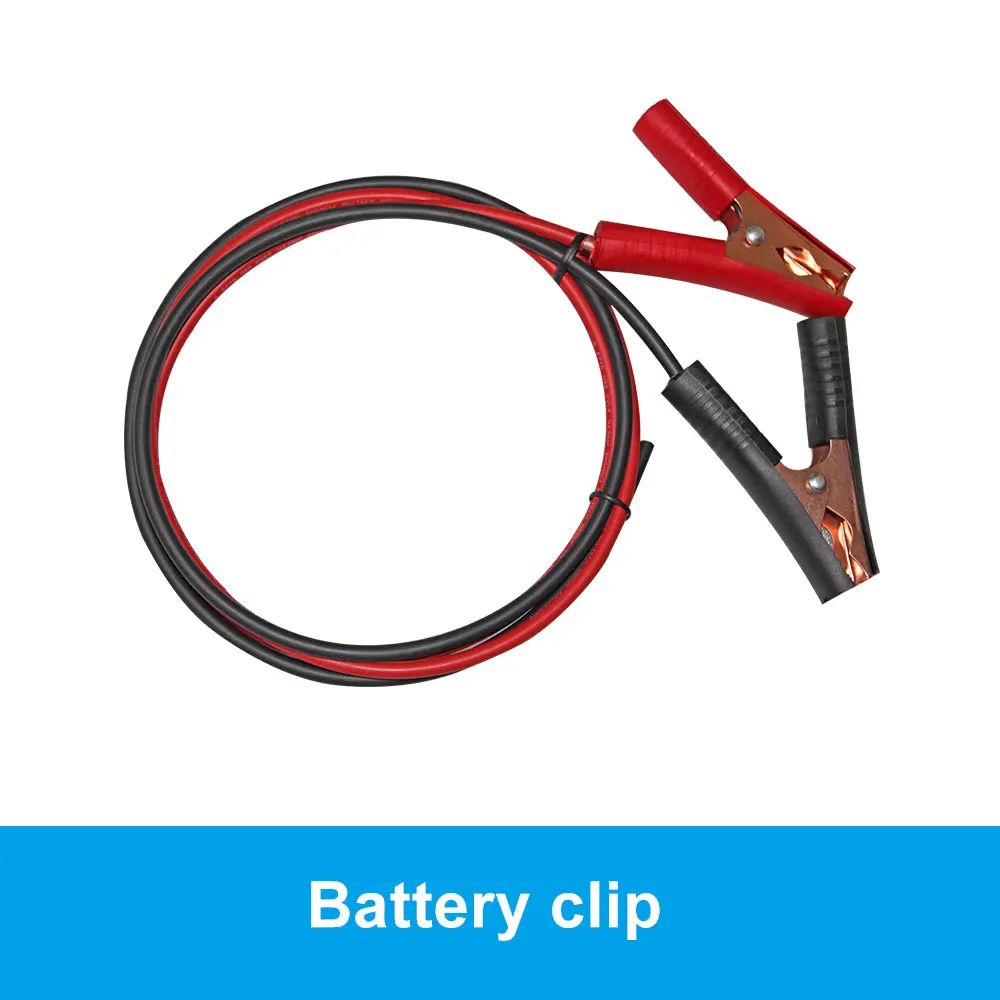

Primero conecte el cable con pinzas de cocodrilo al controlador con un destornillador. Luego conecte las pinzas de cocodrilo (negras) al polo negativo de la batería, luego conecte las pinzas de cocodrilo (rojas) al polo positivo de la batería, preste atención a los polos positivo y negativo. Después de una conexión correcta, el controlador mostrará los parámetros de voltaje de la batería.

2.Conecte los paneles solares flexibles al controlador.

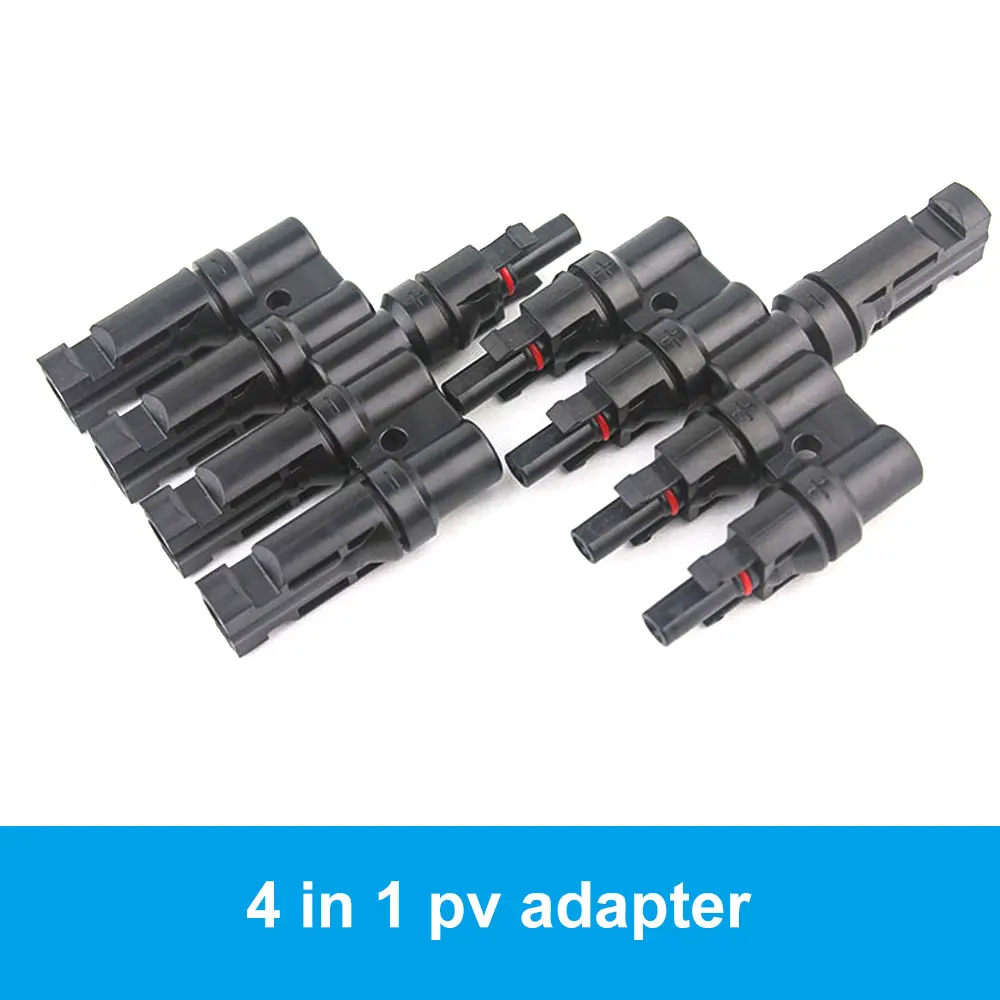

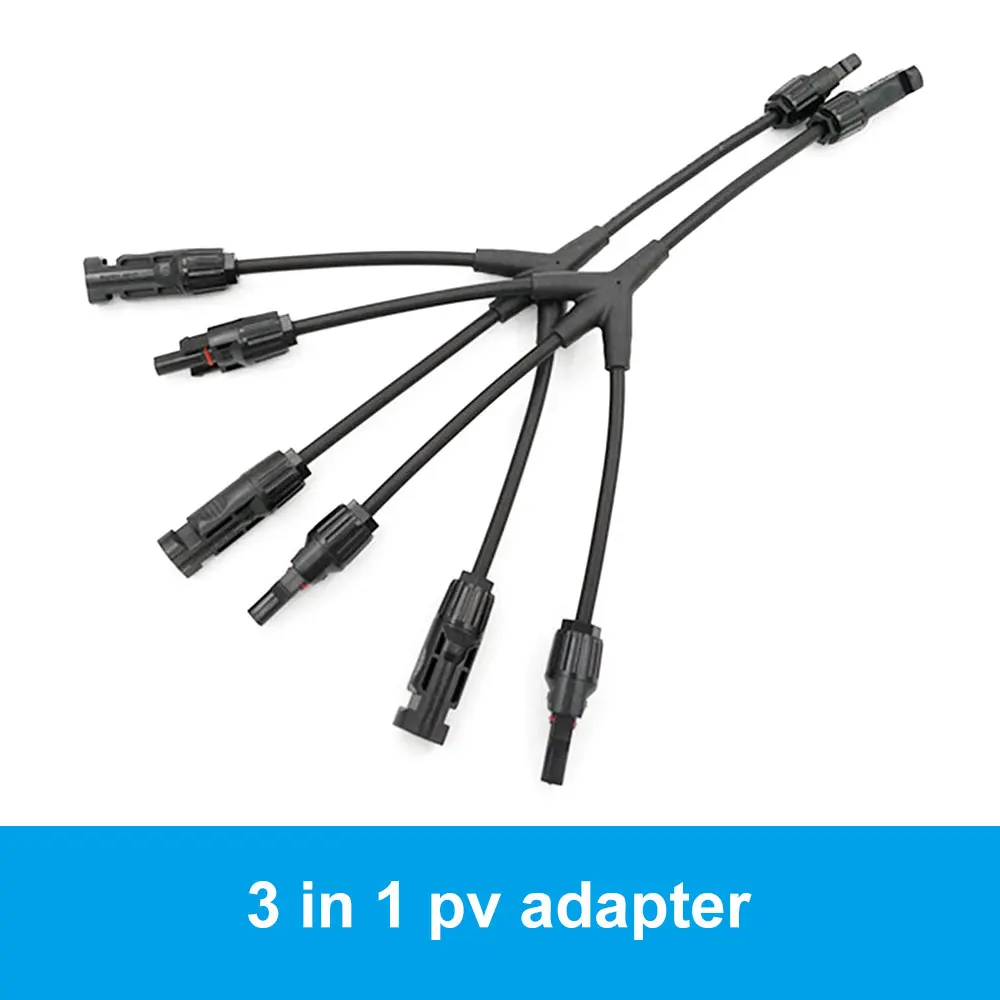

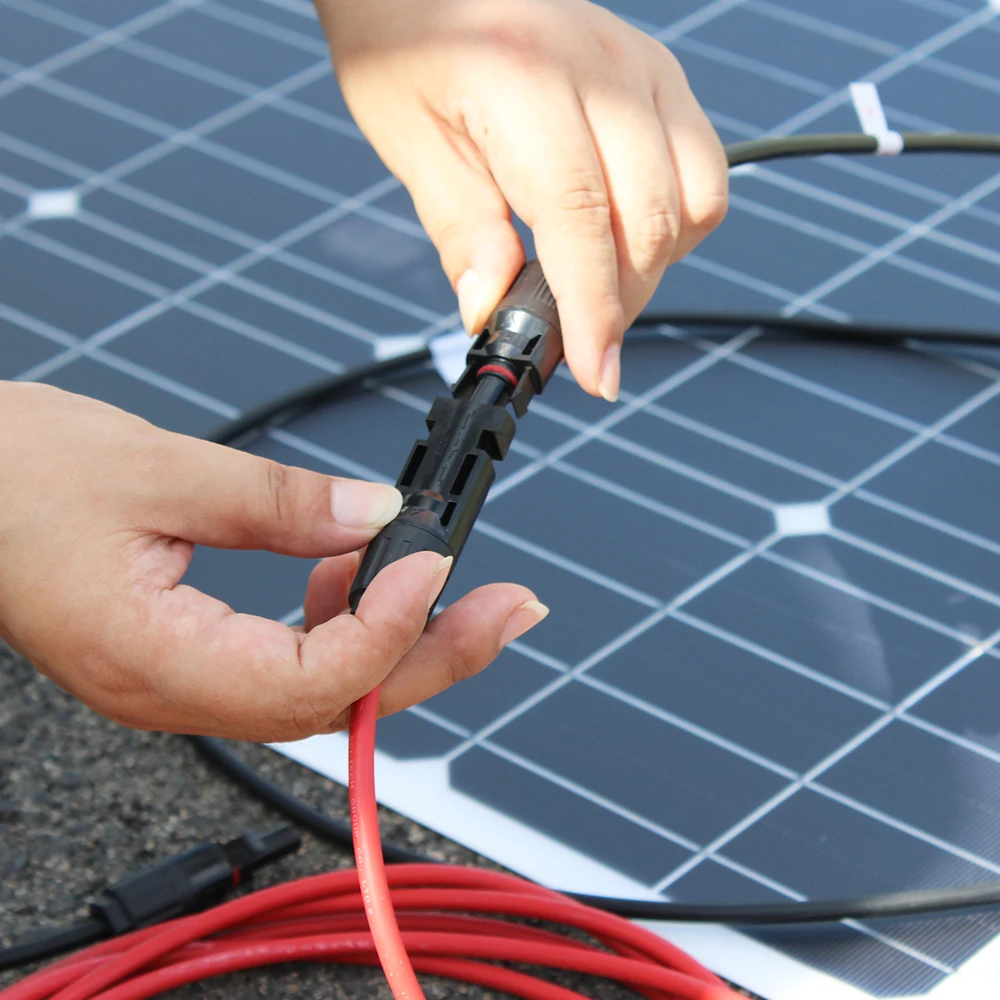

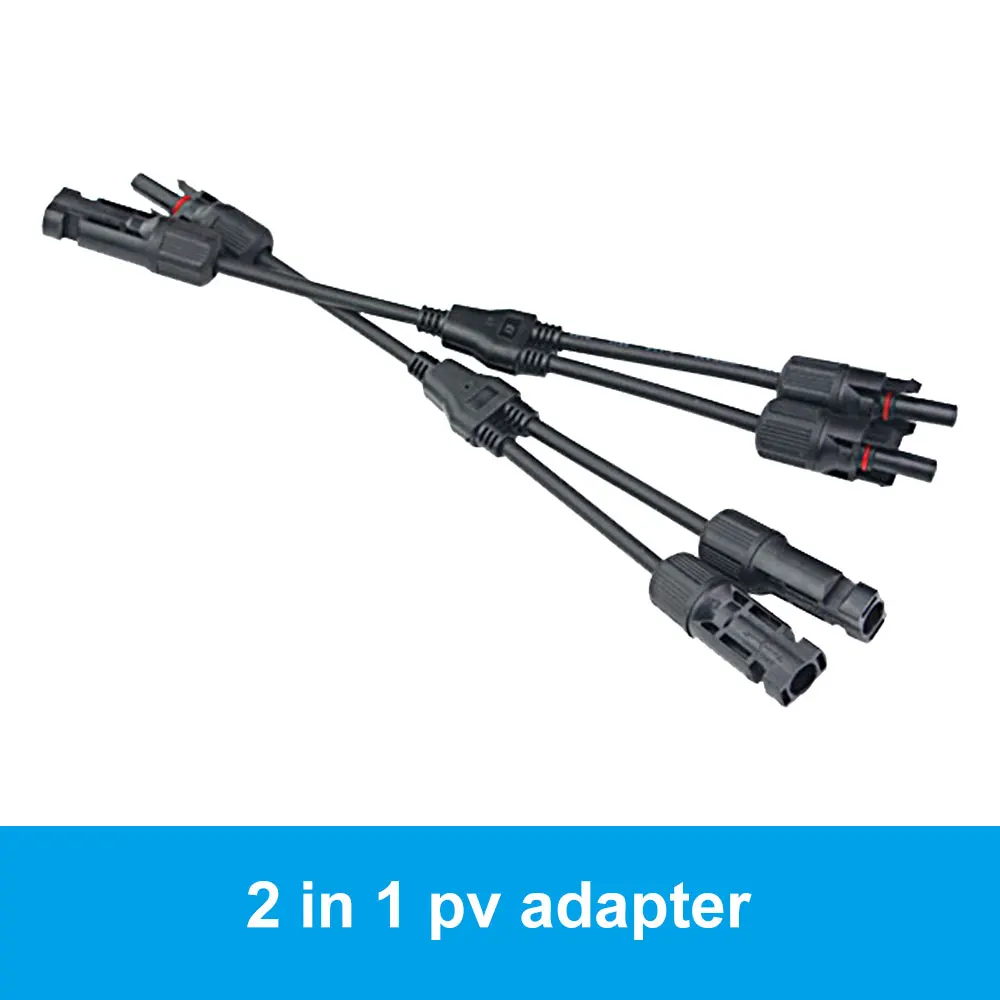

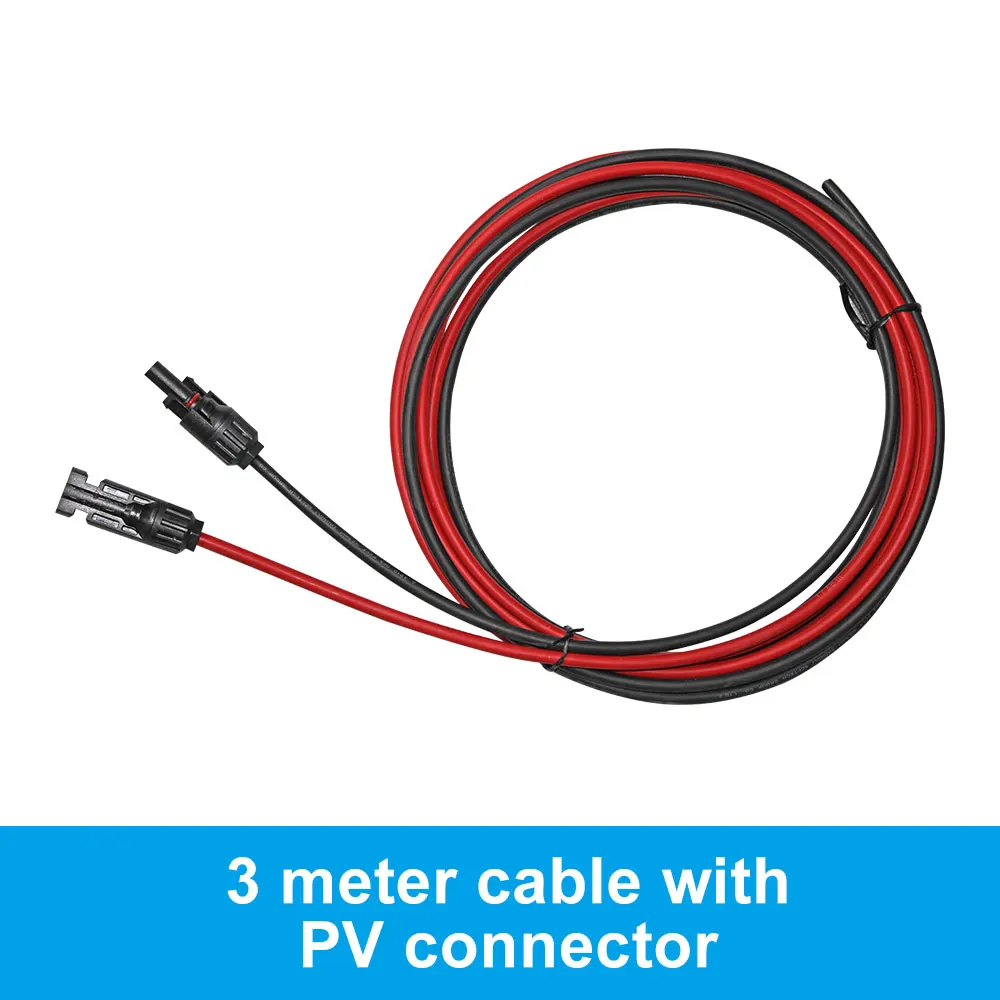

Primero conecte el cable extendido al controlador con un destornillador. Luego conecte el adaptador paralelo al panel solar. Si solo hay un panel, ignore este paso. Luego conecte el adaptador paralelo para extender el cable. Tenga cuidado al conectar y desconectar el conector para evitar Daño. Después de la conexión correcta, el controlador mostrará que el panel solar está cargando la batería.

3.Conecte la carga de CC al controlador.

4.Conecte el inversor a la batería para salida de CA.

Instrucciones de seguridad:

1.Asegúrese de que su batería tenga suficiente voltaje para que el controlador reconozca el tipo de batería antes de la primera instalación.
2.El cable de la batería debe ser lo más corto posible para minimizar las pérdidas.
3. El regulador solo es adecuado para baterías de plomo-ácido: ABIERTAS, AGM, GEL (no es adecuado para hidruro metálico de níquel, iones de litio u otras baterías).
4.El regulador de carga sólo es adecuado para regular módulos solares. Nunca conecte otra fuente de carga al regulador de carga.
