Nuestra fábrica puede proporcionar servicio OEM para fabricar este dispositivo con su marca y logotipo. Si tiene alguna necesidad, ¡no dude en ponerse en contacto con el comprador!

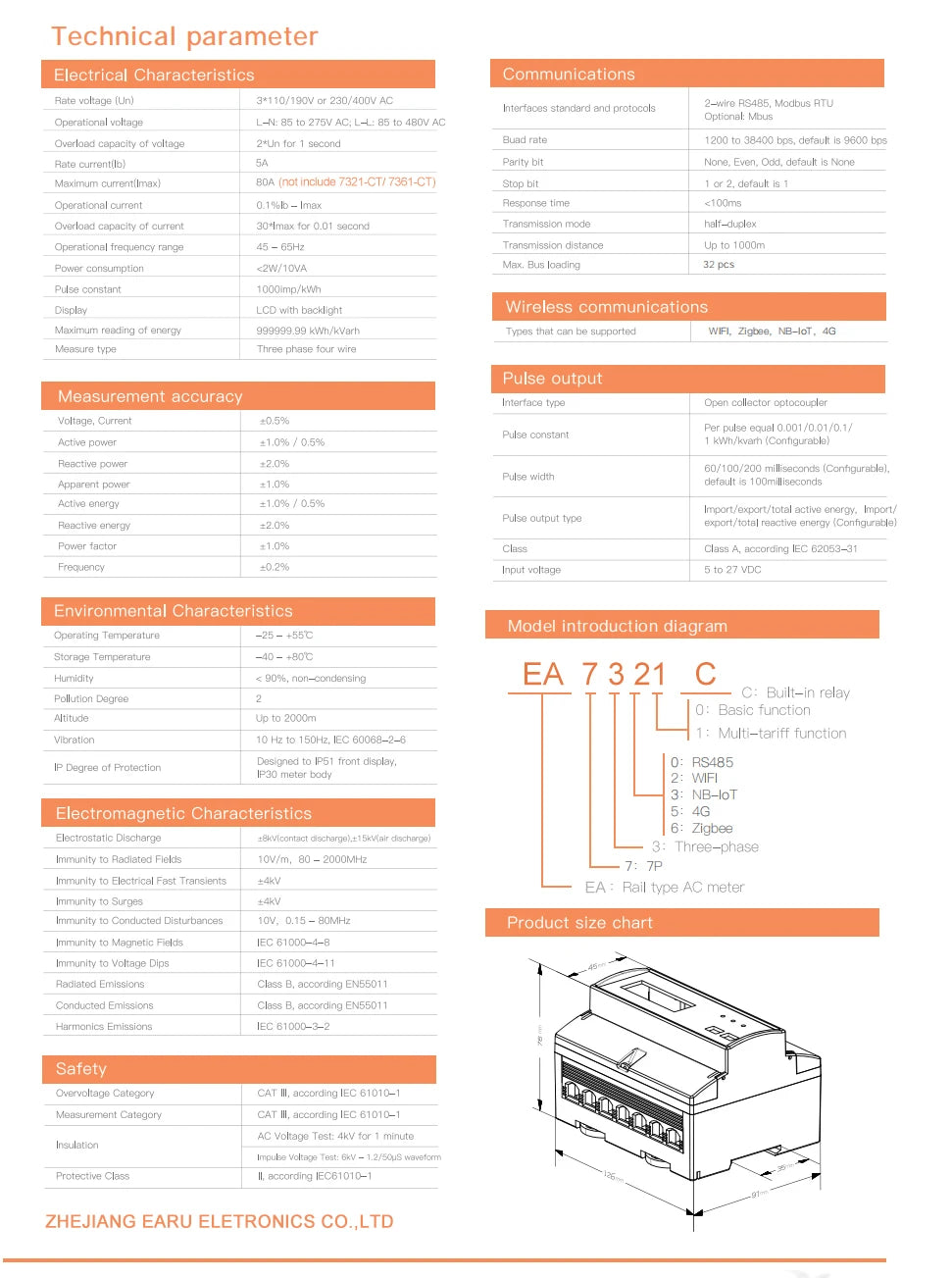

Especificaciones

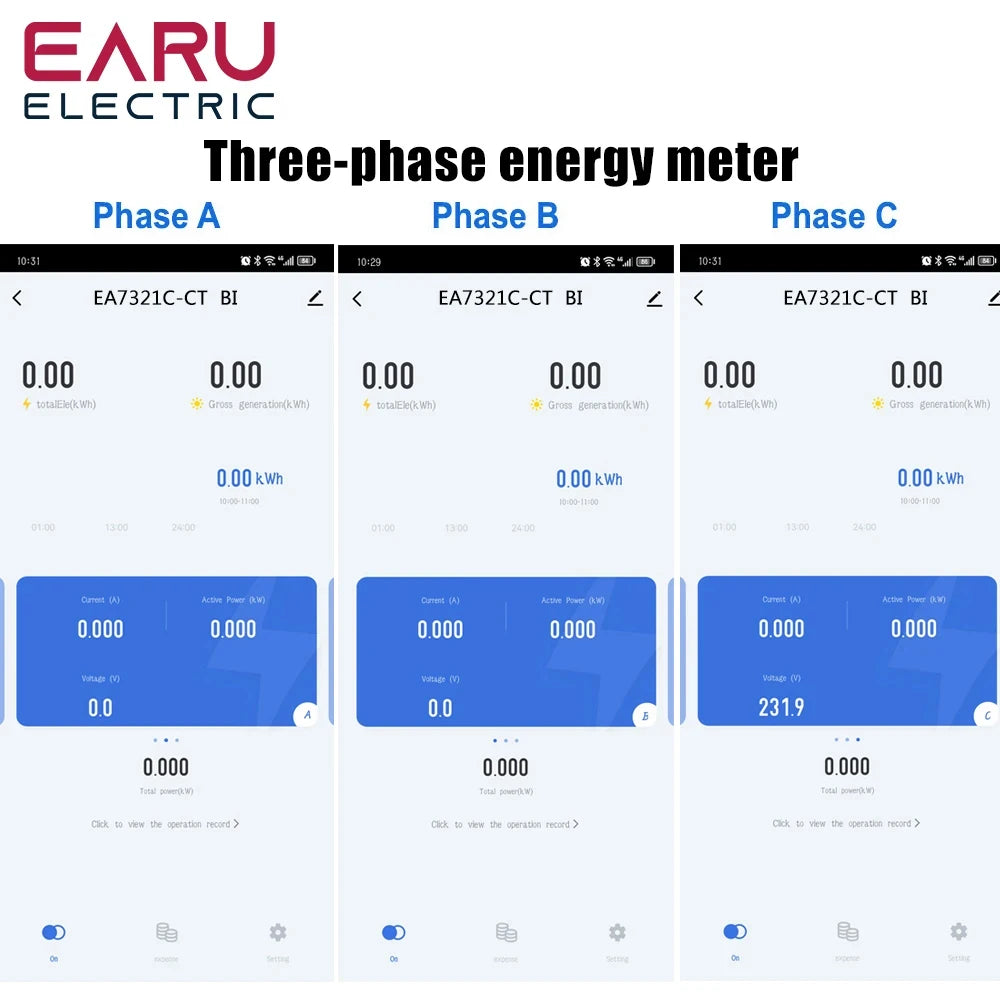

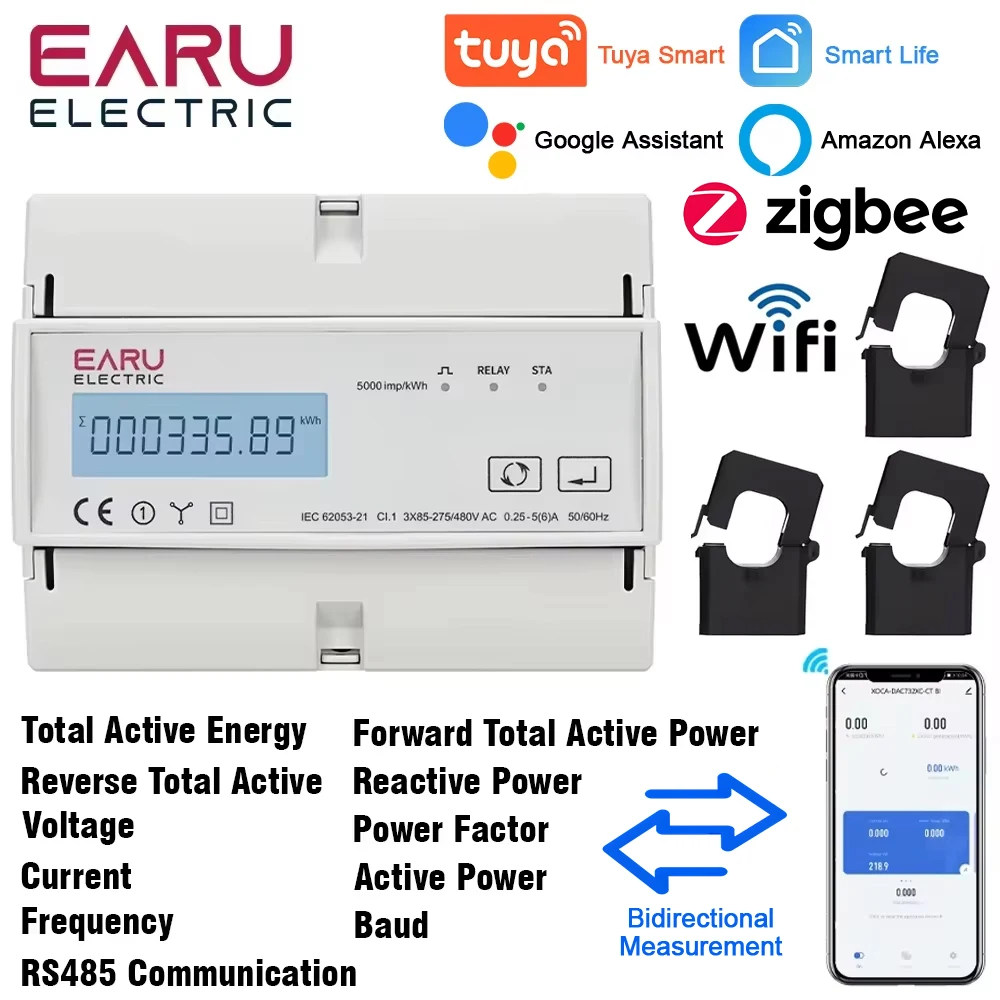

• Equipado con la plataforma Toodle Smart IoT, que puede realizar redes inalámbricas automáticas, lectura remota de medidores y control de cierre.

• Medición de parámetros multifuncionales, que proporciona voltaje, corriente, potencia activa, potencia reactiva, potencia aparente, factor de potencia, ángulo de fase y otros abundantes.

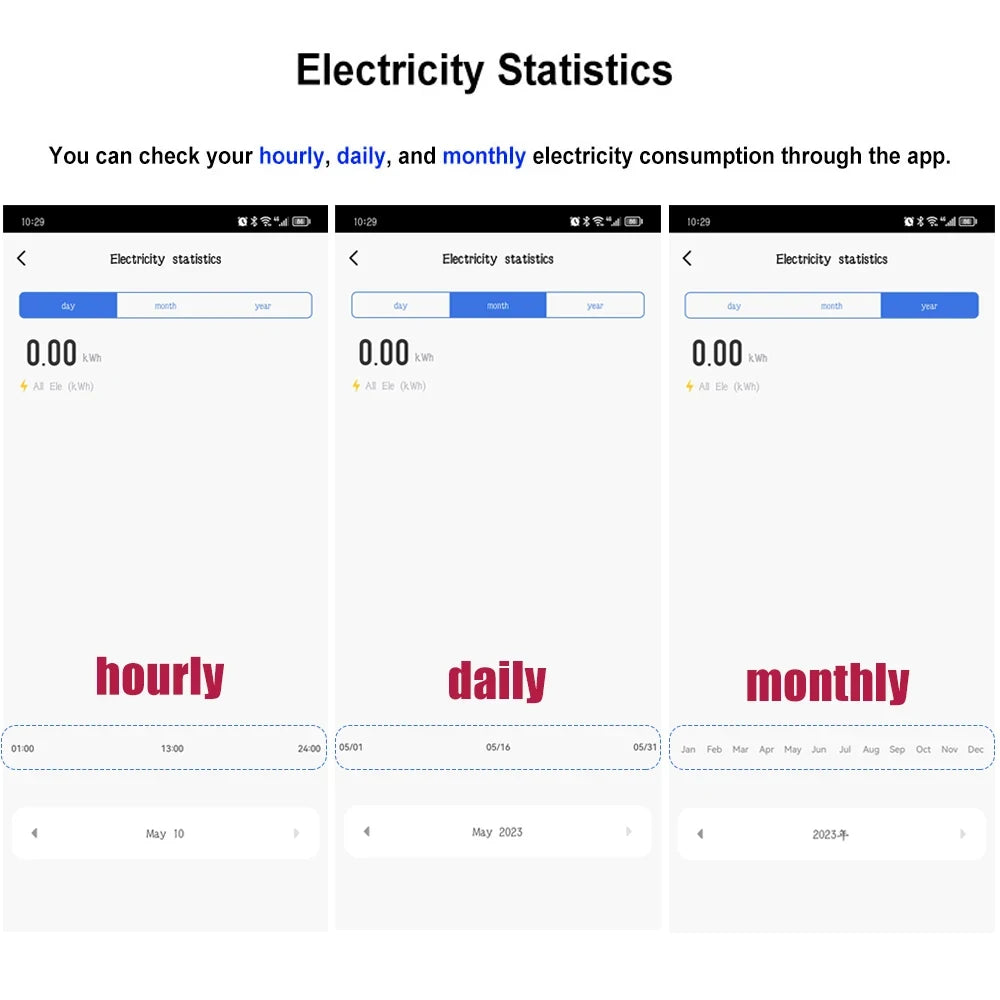

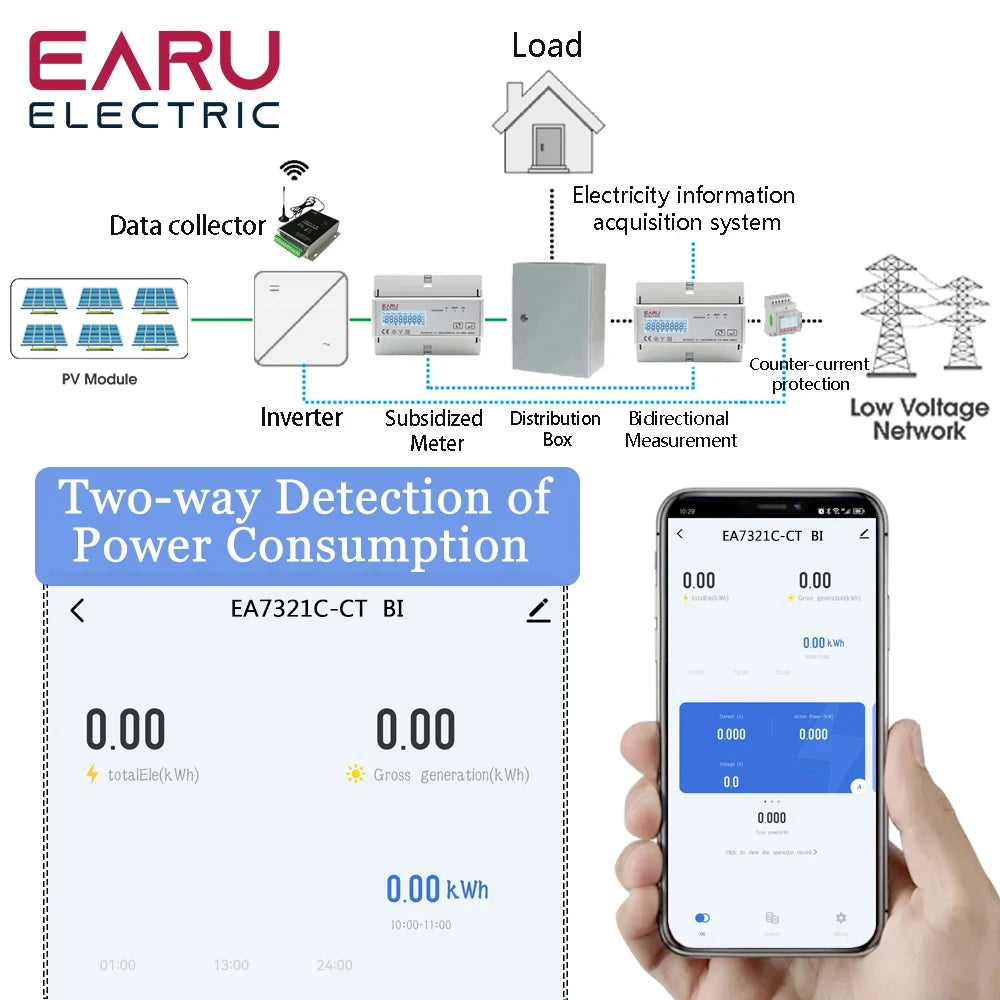

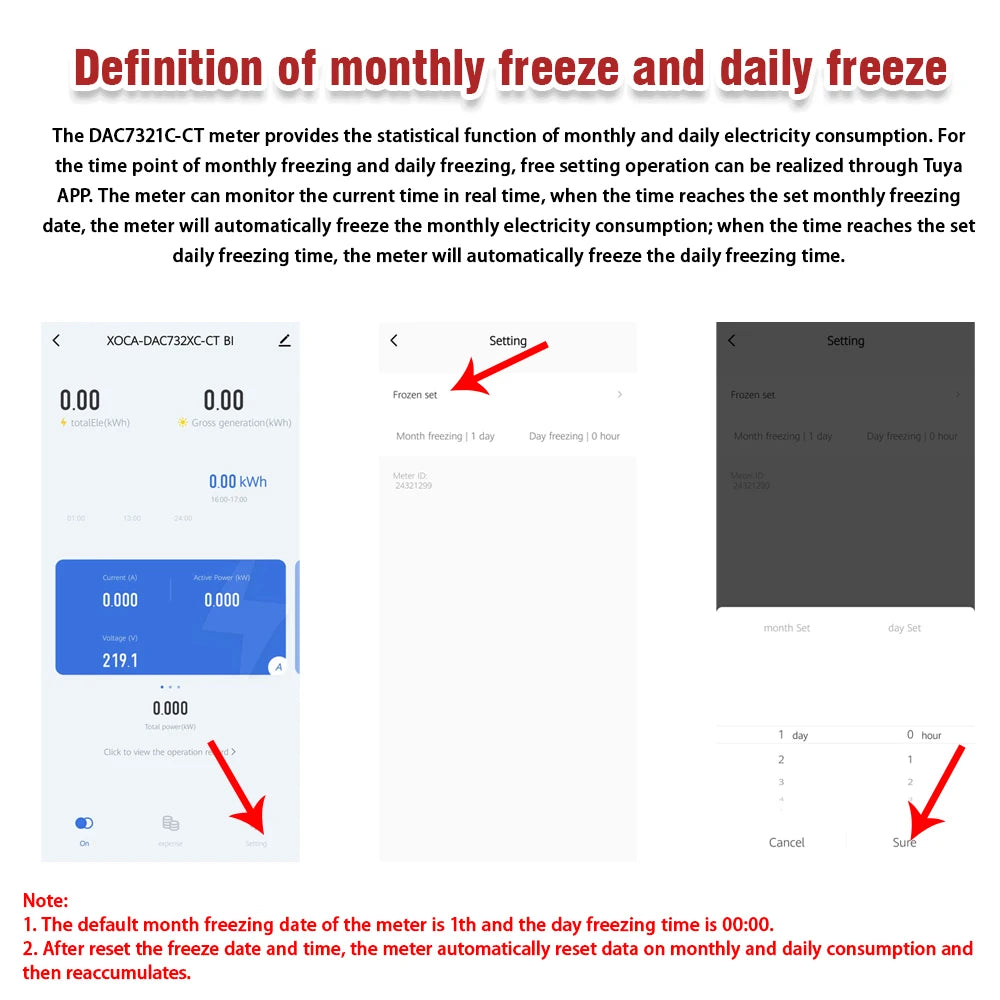

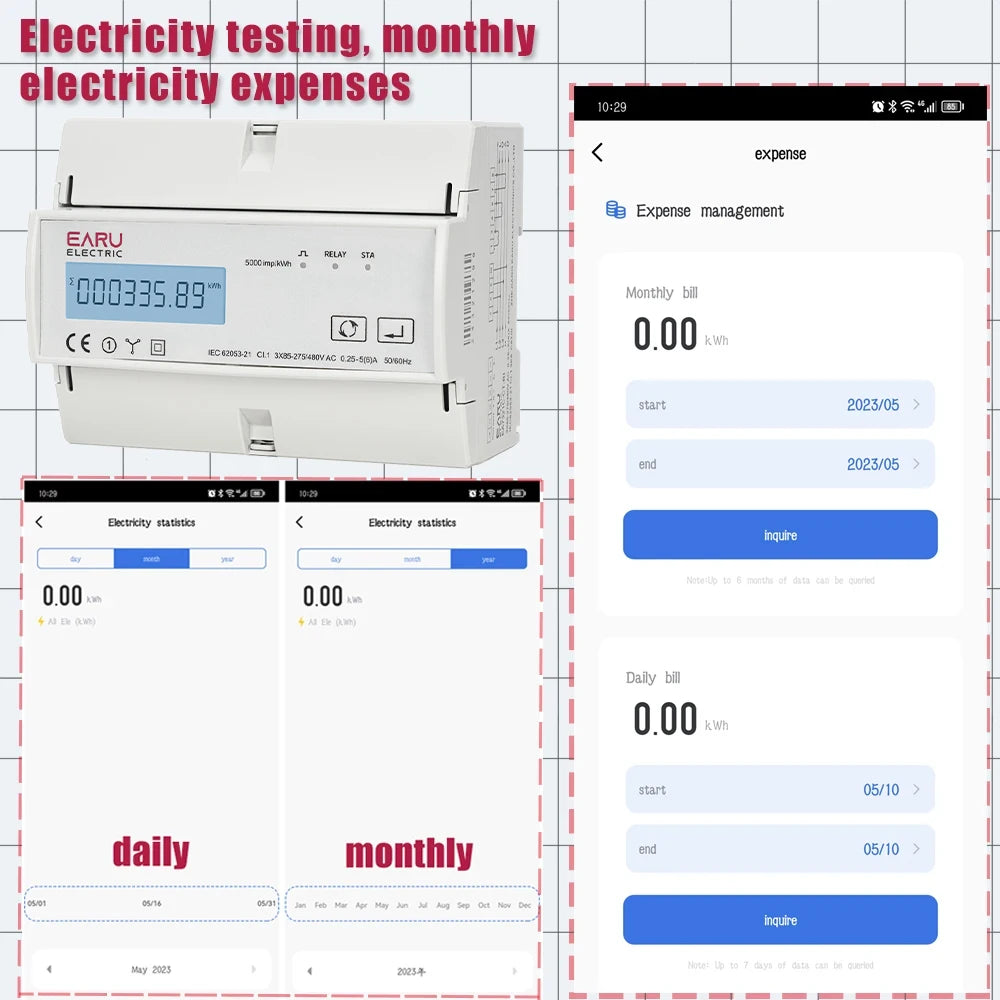

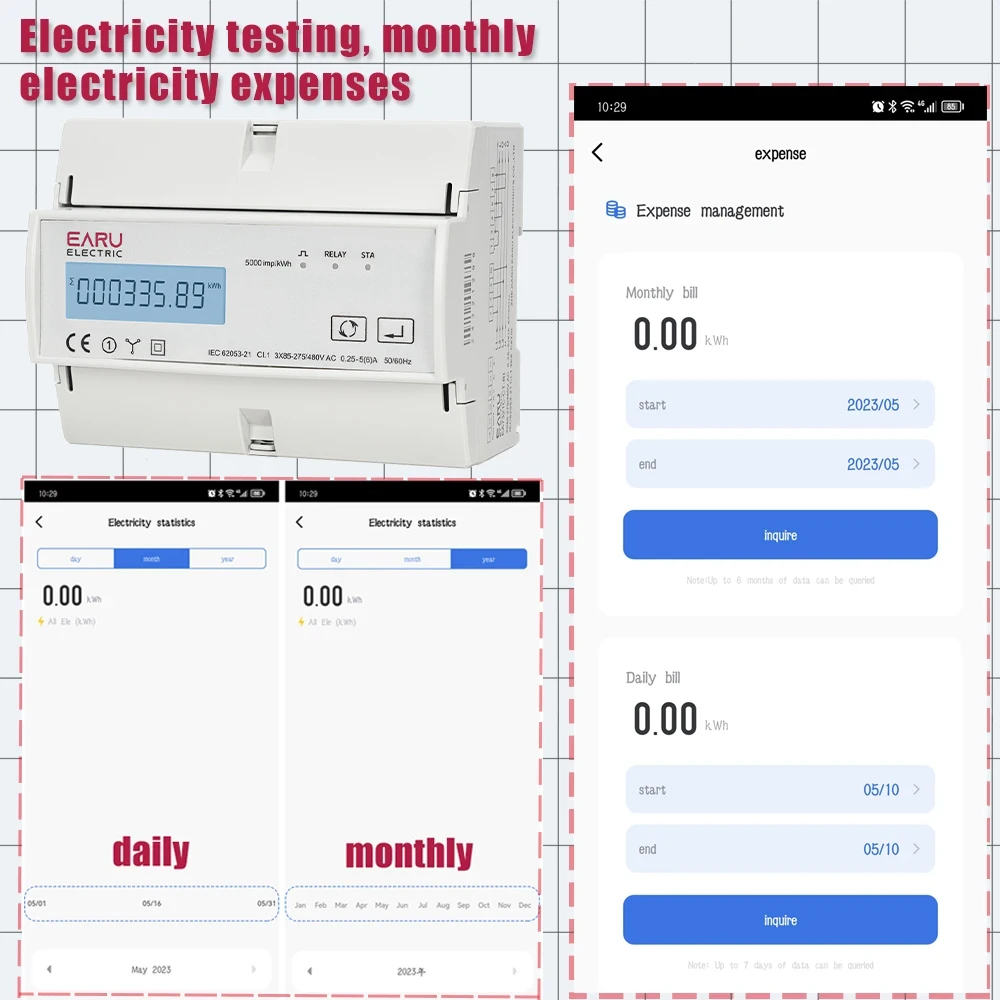

• Proporciona una variedad de estadísticas y funciones de almacenamiento local, como potencia bidireccional, demanda y otras estadísticas; proporciona estadísticas mensuales de los últimos 12 meses y estadísticas diarias de los últimos 31 días. Proporciona estadísticas mensuales de consumo de electricidad de los últimos 12 meses y estadísticas diarias de consumo de electricidad de los últimos 31 días.

• Proporciona un registro de las últimas 50 operaciones de relé y 10 eventos SOE.

• Relé incorporado, compatible con control remoto de cierre y control de gestión de prepago.

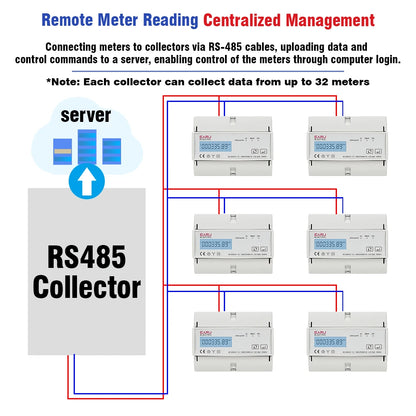

• Compatible con la función de comunicación RS485, velocidad de transmisión de hasta 9600 bps, compatible con Modbus RTU, protocolo DL/T645-2007.

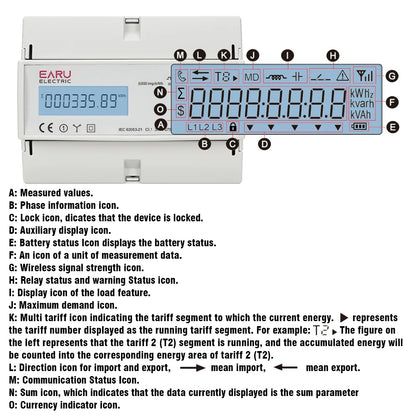

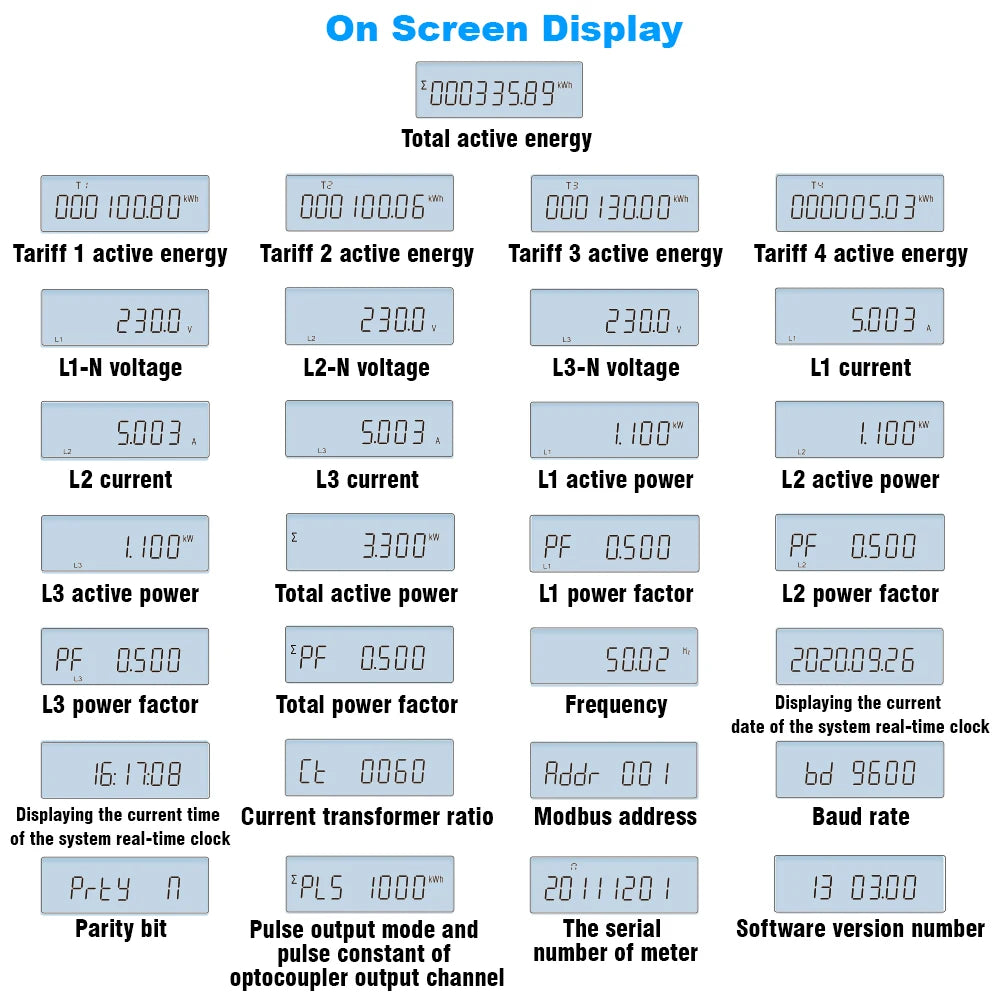

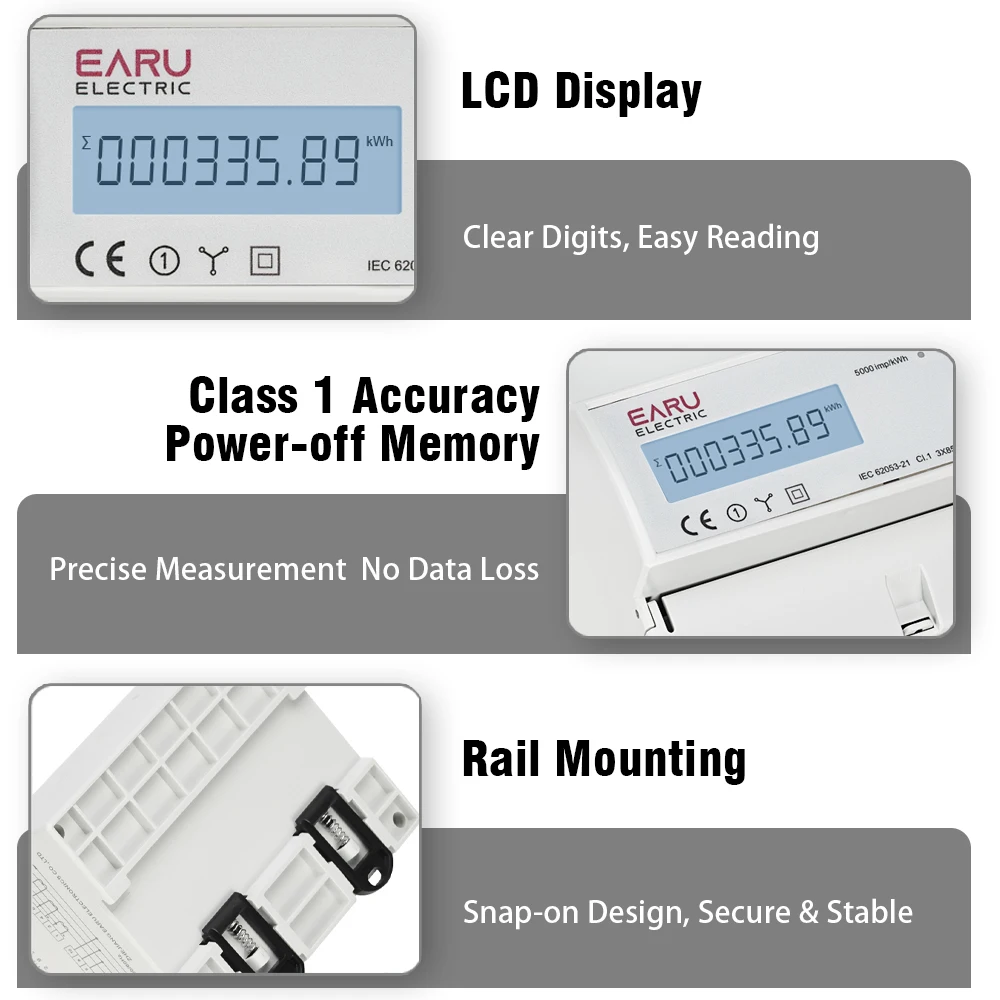

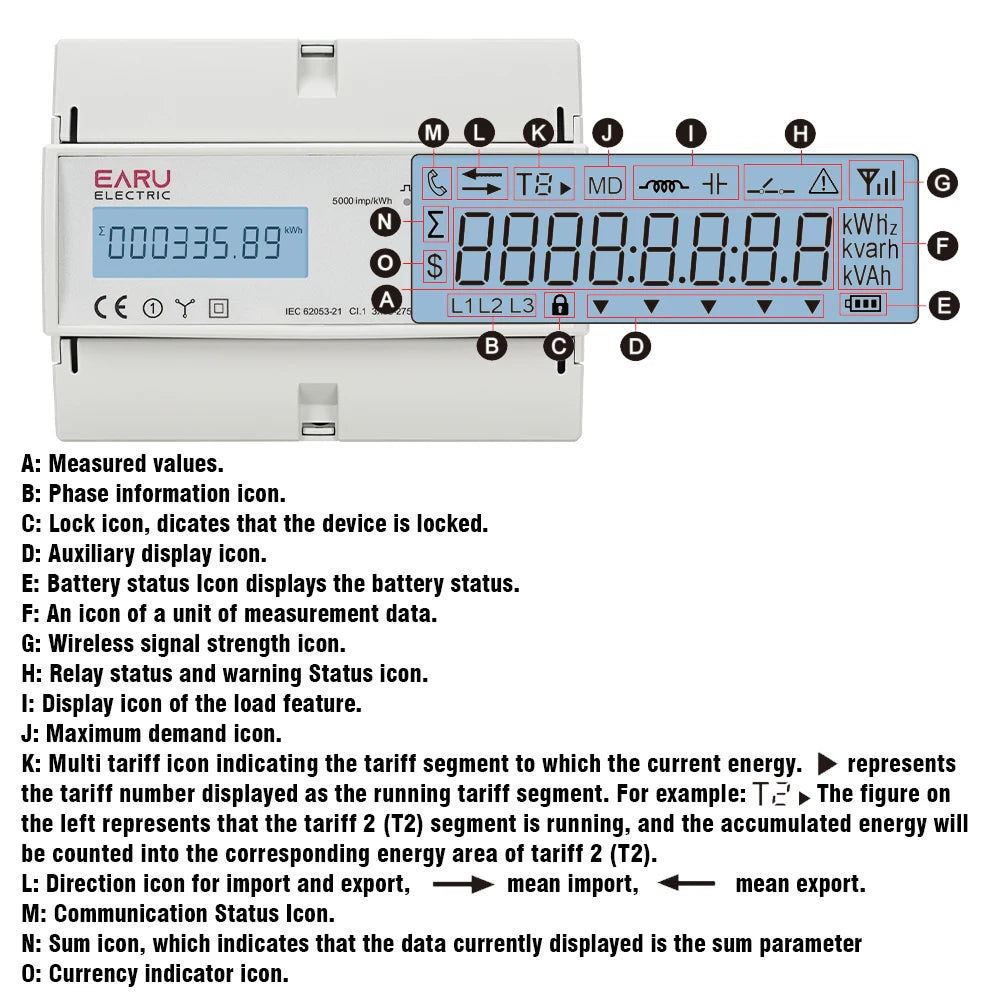

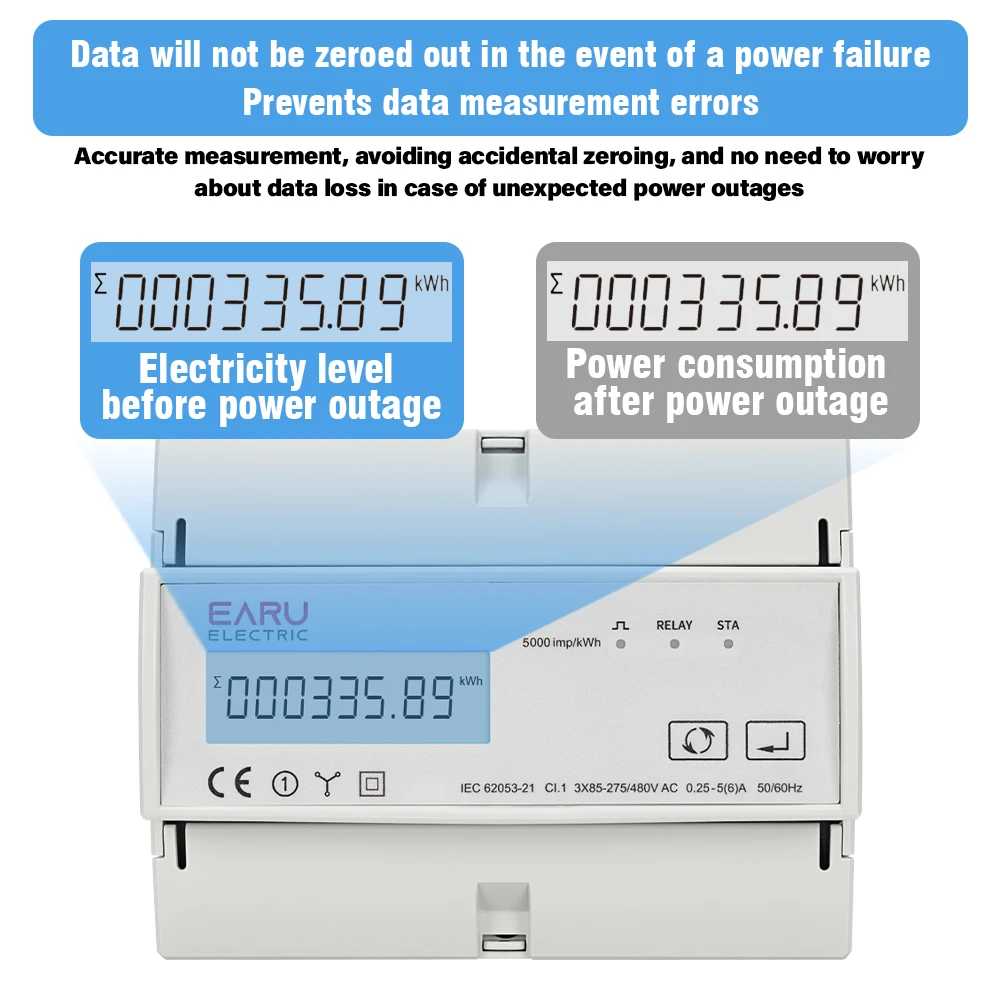

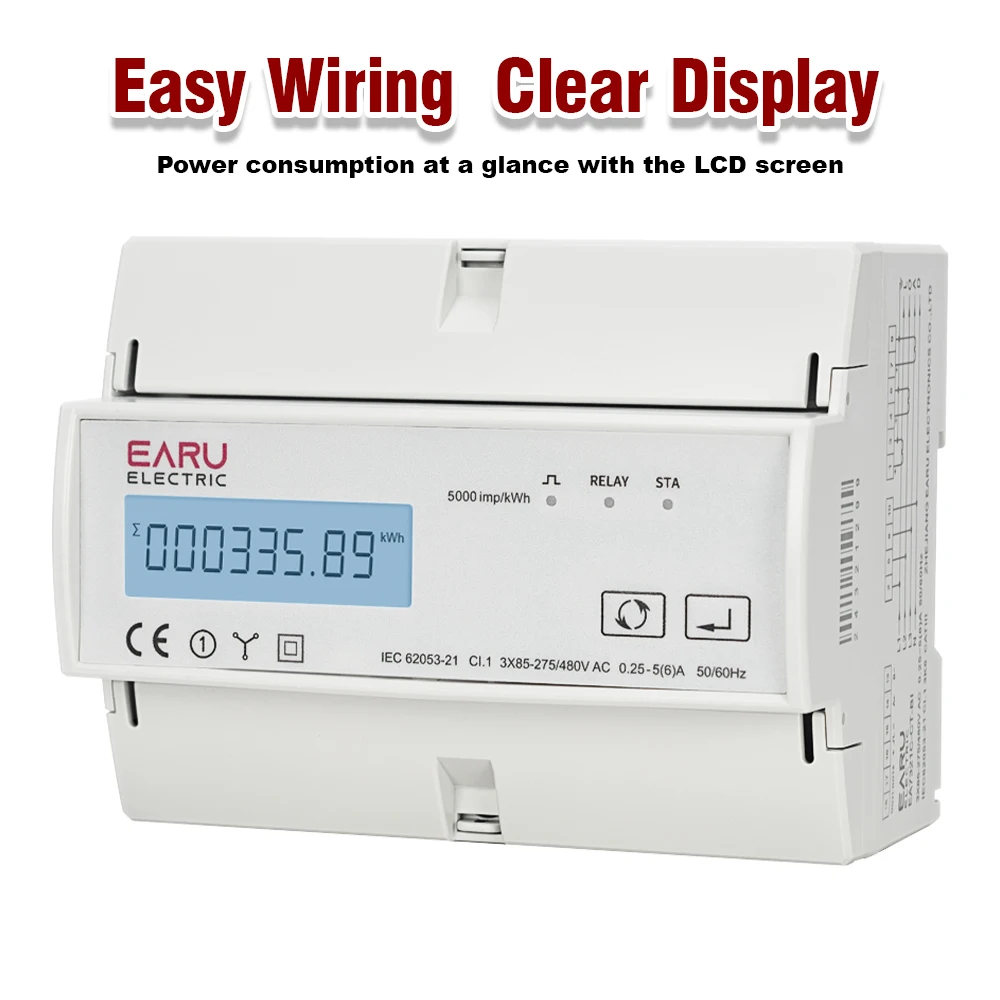

• Gran pantalla LCD con retroiluminación blanca y tiempo de iluminación de retroiluminación ajustable.

Función

1. Voltímetro

2. Amperímetro

3. Medidor de energía

4. Encendido/Apagado

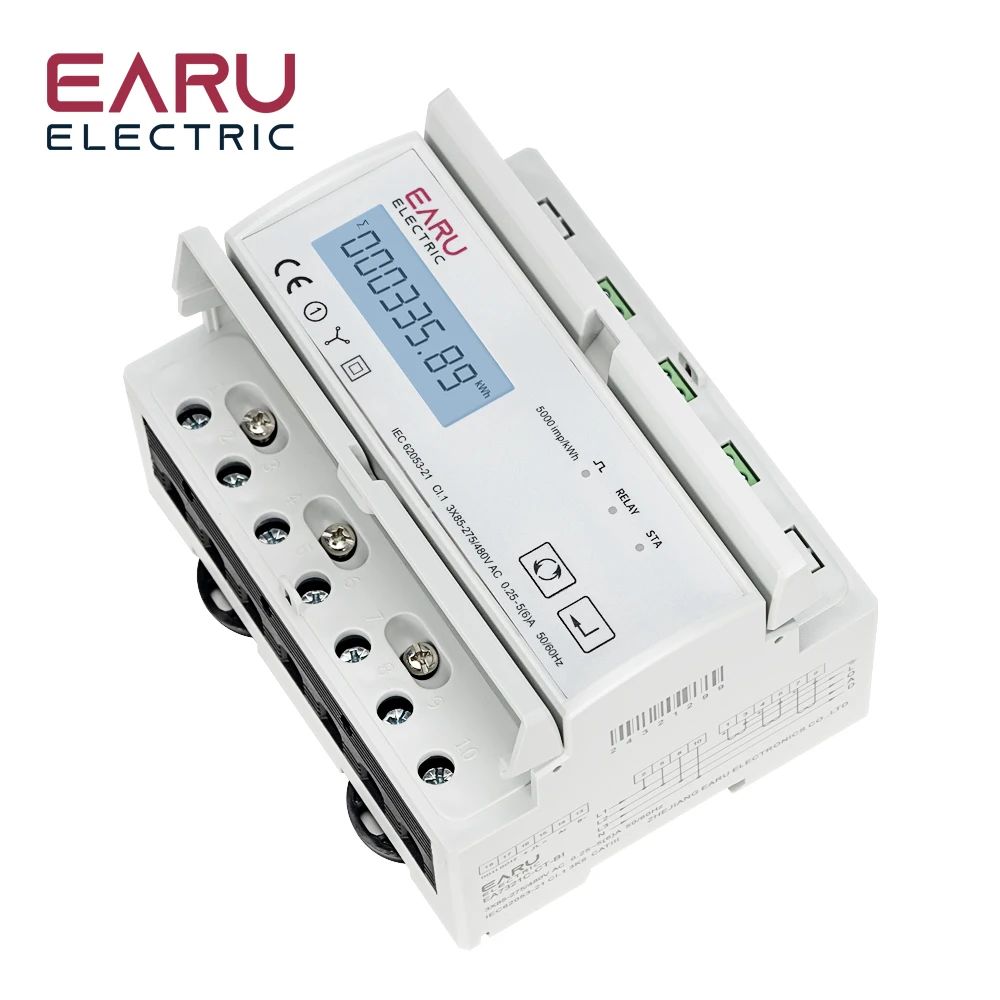

Características mecánicas

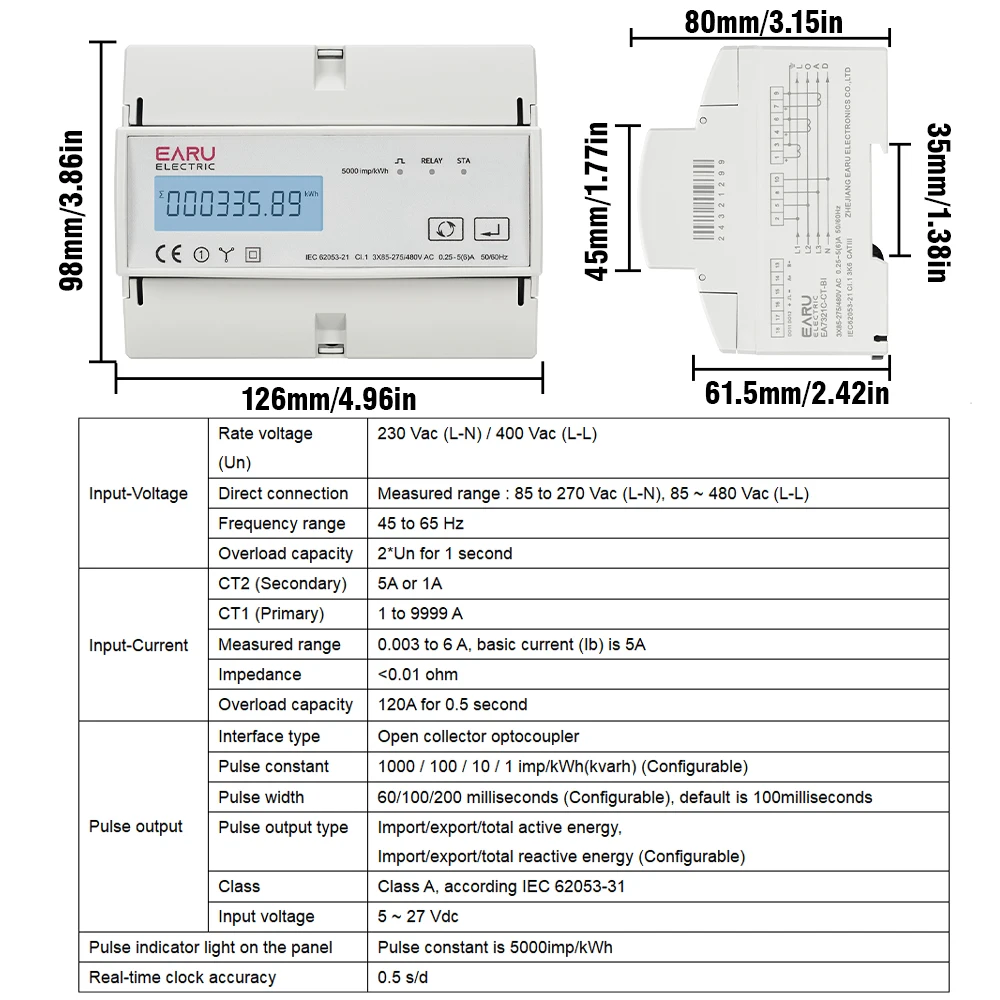

Dimensiones (Ancho x Alto x Profundidad) 126 x 98 x 80 mm

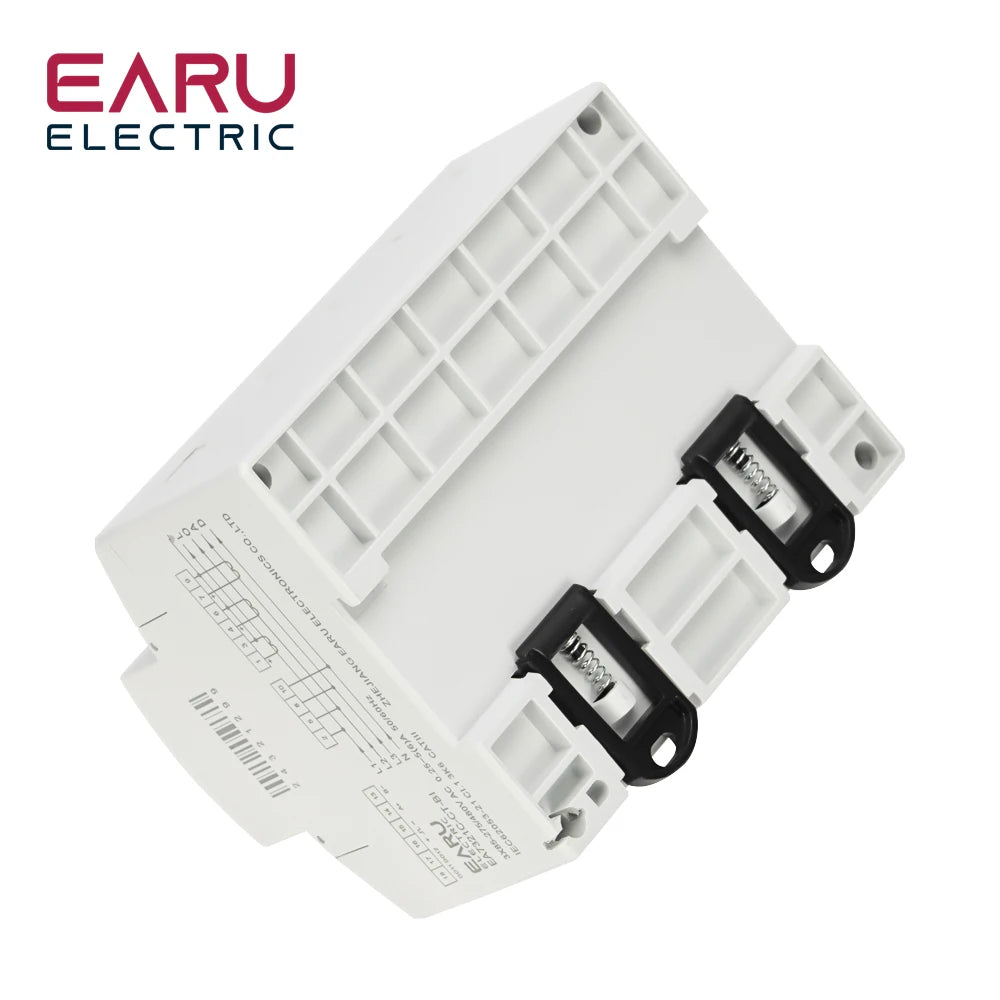

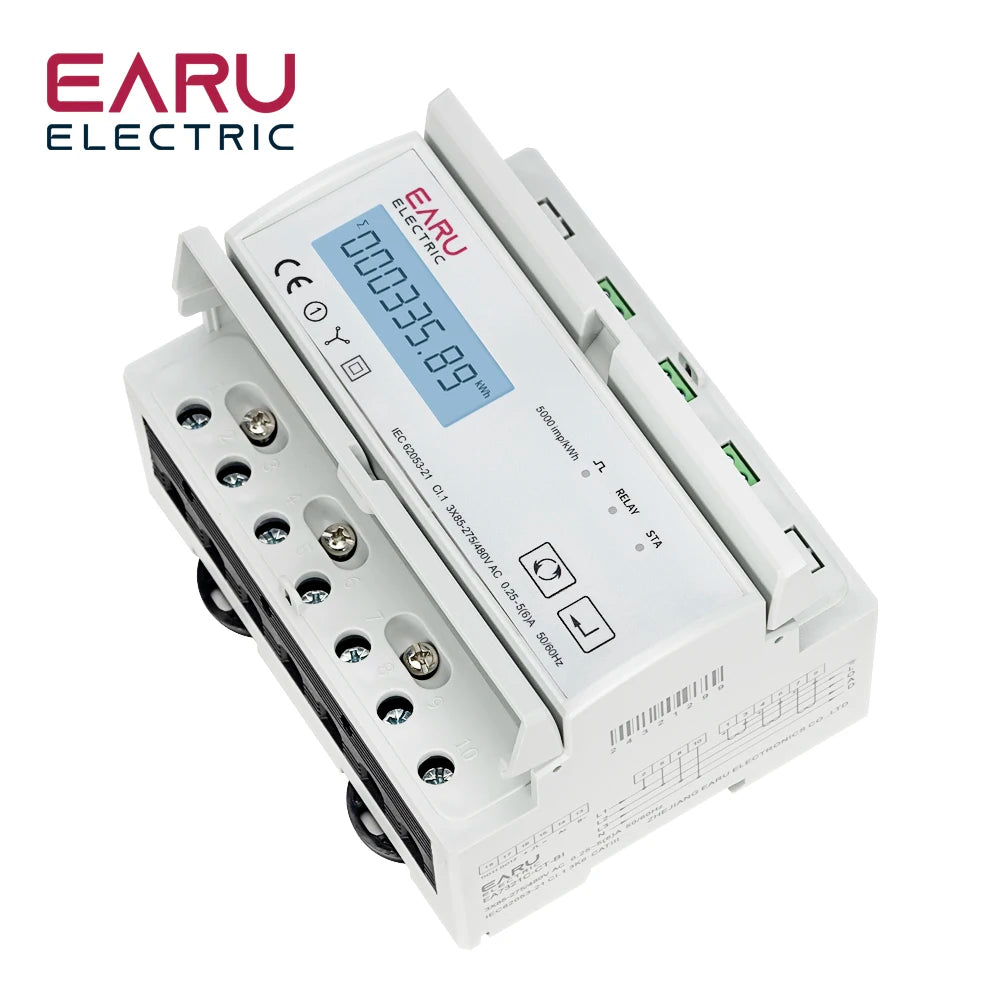

Posición de montaje: Montaje en carril DIN TH35-7.5
Material de la caja del medidor: UL 94 V-0
Temperatura de funcionamiento: -25 a +55 ℃
Temperatura de almacenamiento: -40 a +80 ℃
Humedad: < 90%, sin condensación
Grado de contaminación: 2
Altitud: < 2000m
Vibración10 Hz a 150 Hz, IEC 60068-2-6

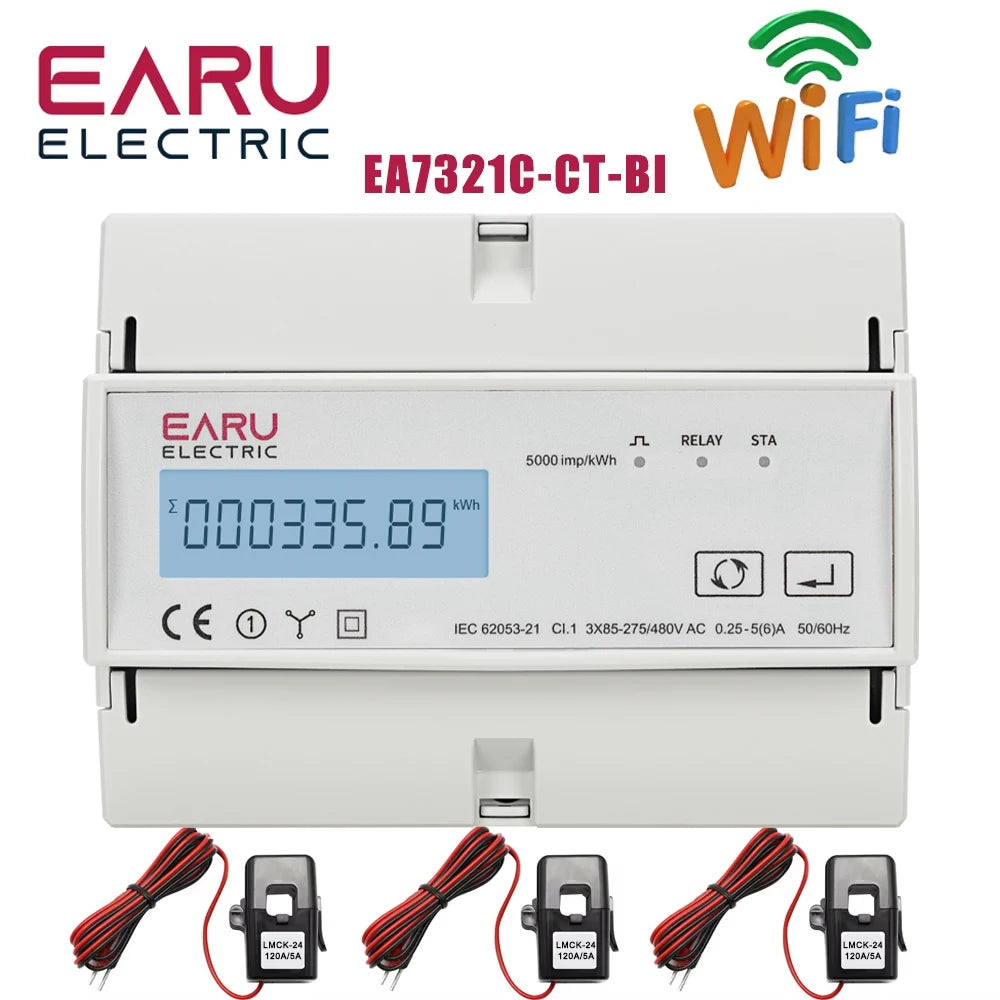

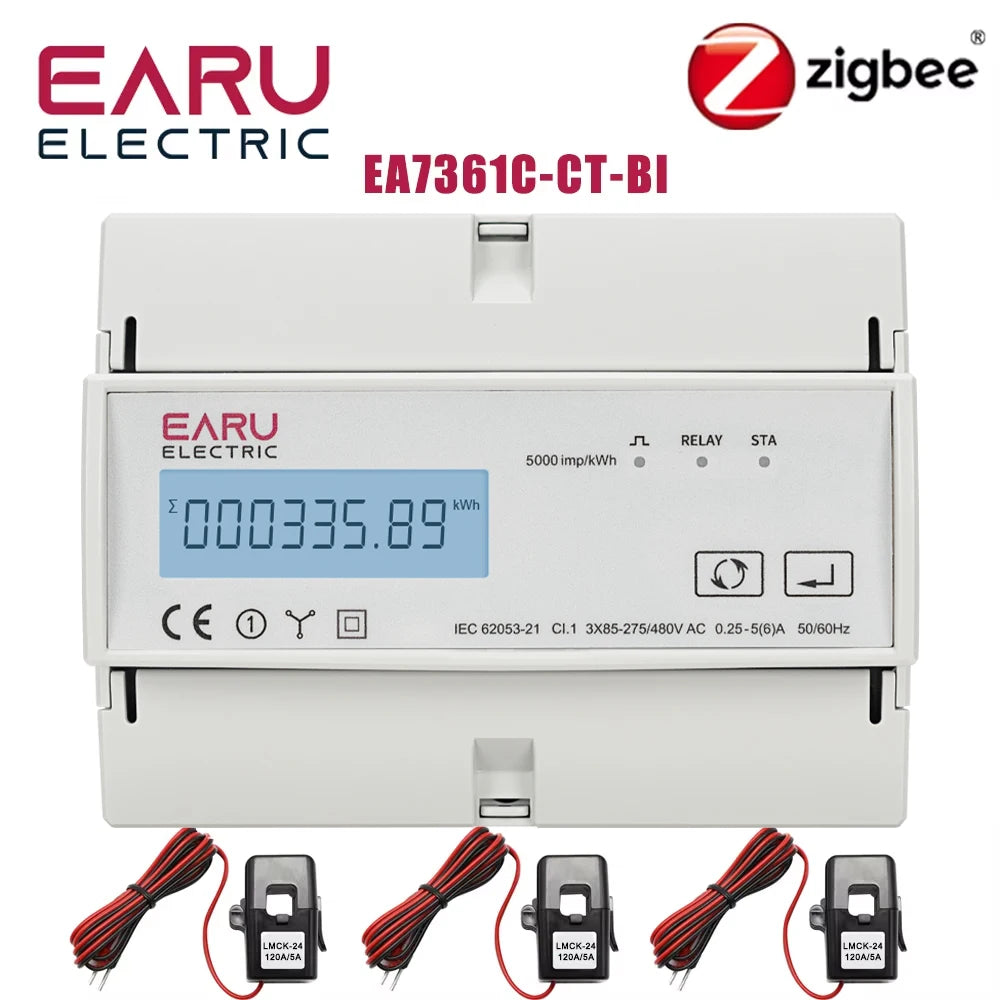

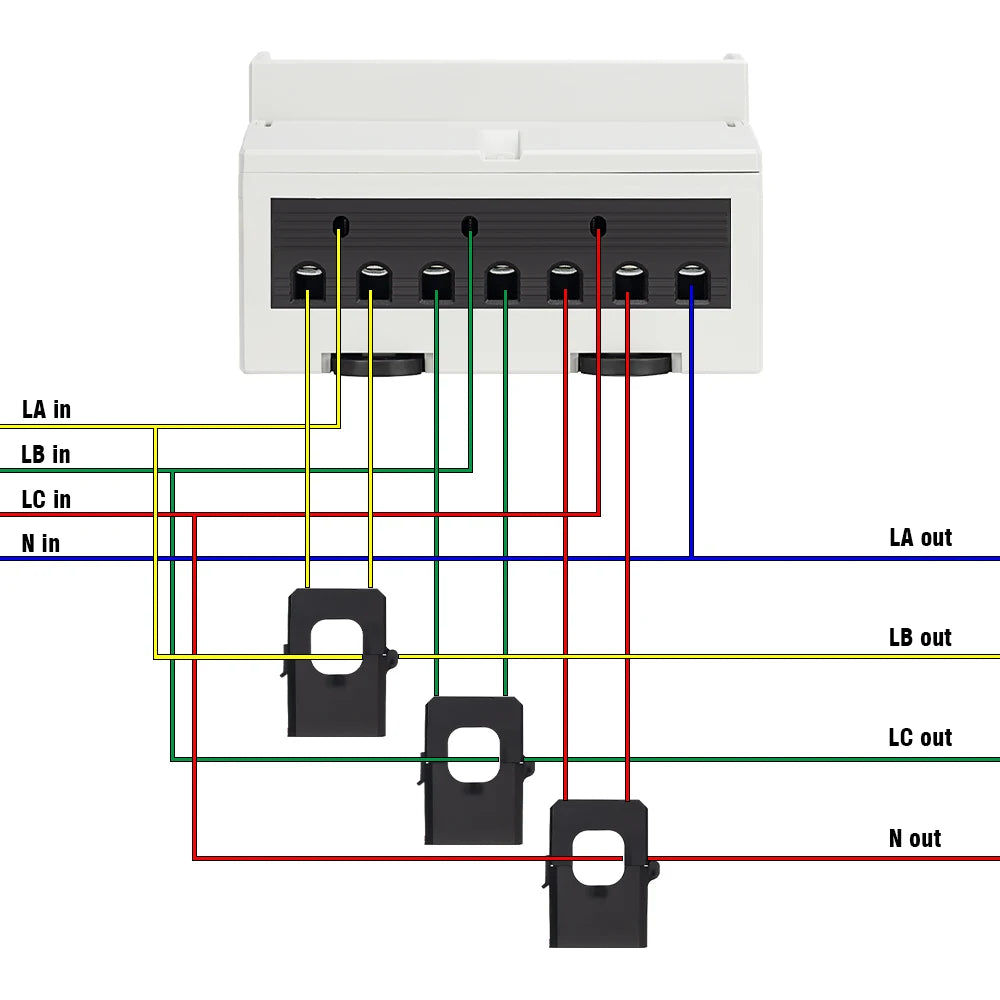

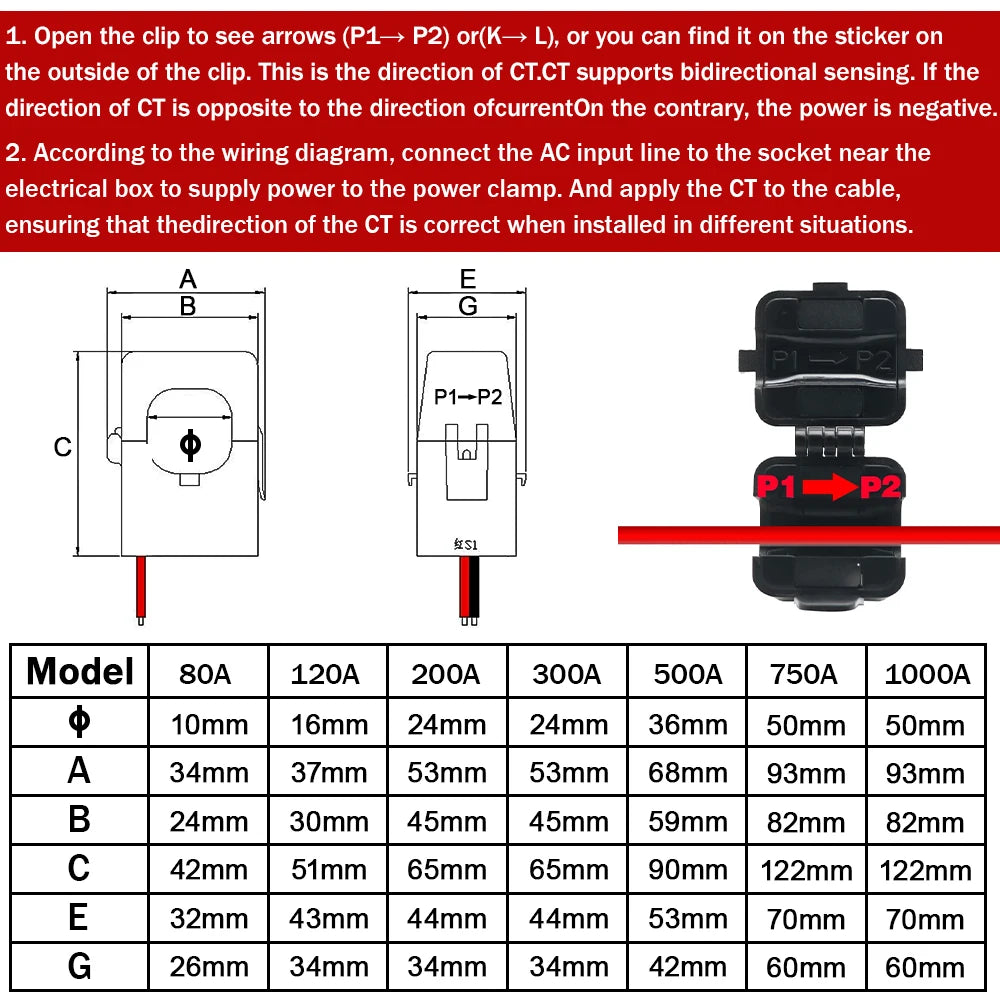

Diámetro de la bobina: 80A/120A/200A/300A-24MM; 500A-36MM; 750A/1000A-50MM
Características electromagnéticas
Descarga electrostática Nivel 4, según IEC 61000-4-2(1)
Inmunidad a campos radiados Nivel 3, según IEC 61000-4-3(1)
Inmunidad a transitorios eléctricos rápidos Nivel 4, según IEC 61000-4-4(1)
Inmunidad a sobretensiones Nivel 4, según IEC 61000-4-5(1)
Inmunidad a perturbaciones conducidas Nivel 3, según IEC 61000-4-6(1)
Inmunidad a campos magnéticos IEC 61000-4-8(1)
Inmunidad a caídas de voltaje IEC 61000-4-11(1)
Emisiones radiadas Clase B, según EN55011
Emisiones conducidas Clase B, según EN55011
Armónicos IEC 61000-3-2(1)

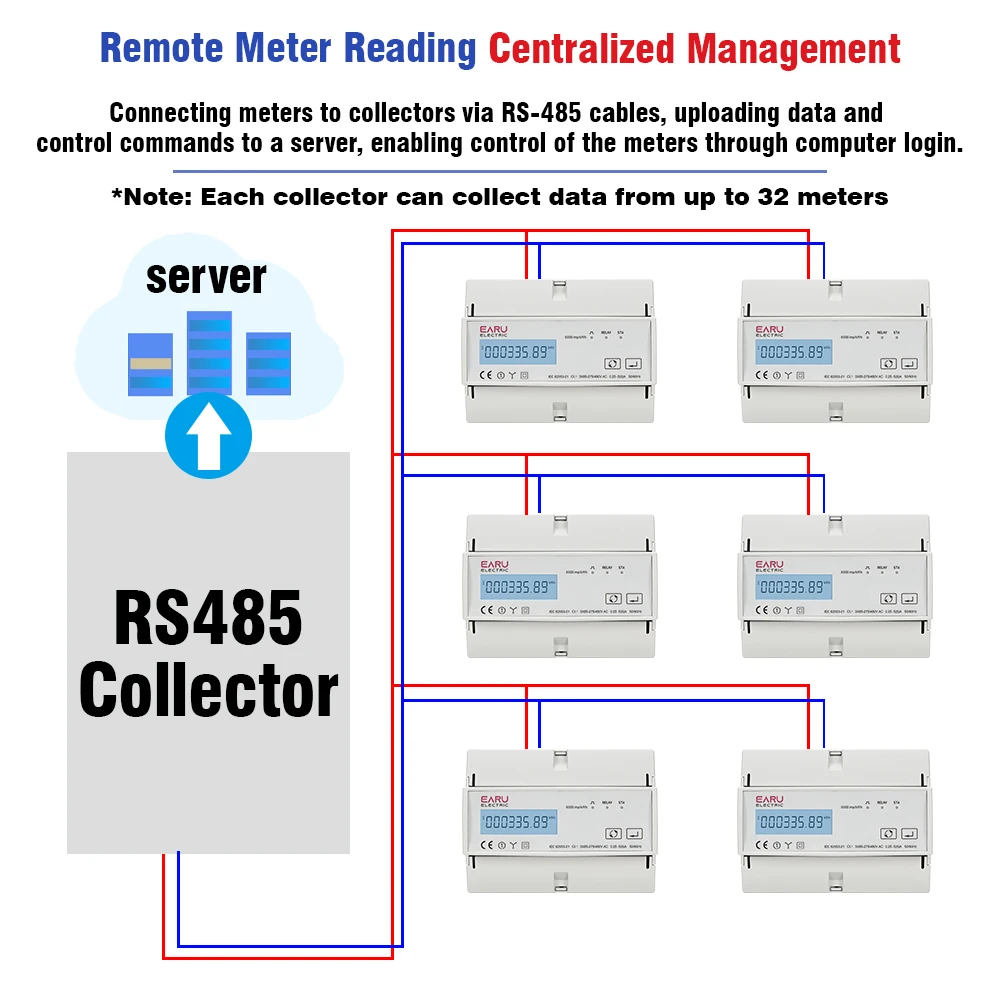

• Características de comunicación de bus

• Interfaces y protocolos: RS485 de dos hilos; Modbus RTU (predeterminado), DL/T645-2007

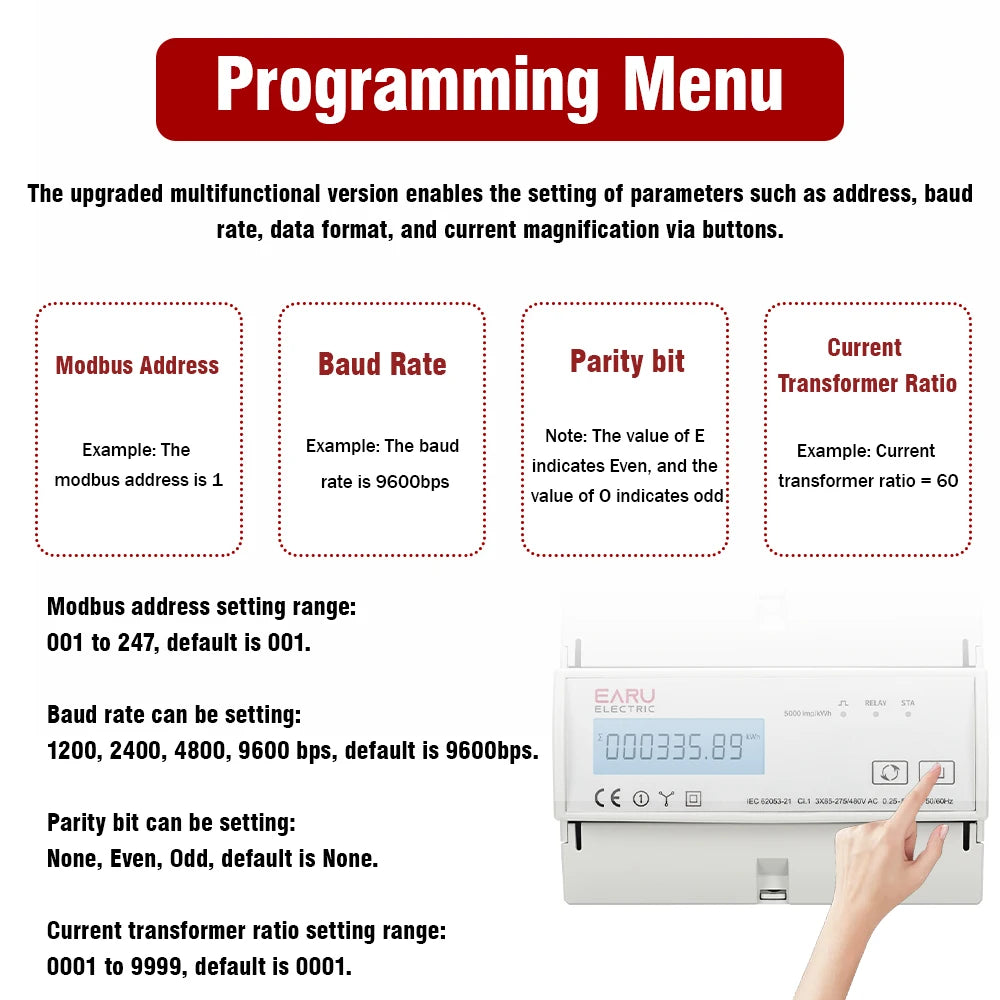

• Velocidad de transmisión: 1200, 2400, 4800, 9600 bps (predeterminado)
