Panneau solaire 100/200/300/400 W, contrôleur PWM Flexible, chargeur de batterie 12V/24V
Panneau solaire 100/200/300/400 W, contrôleur PWM Flexible, chargeur de batterie 12V/24V
Panneau solaire 100/200/300/400 W, Flexible, haute efficacité, contrôleur PWM 23%, pour camping-car, bateau, voiture, maison, chargeur de batterie 12V/24V
spécification
- Alimentation du panneau solaire : câble de batterie SOLAIRE de 3 m ; rouge et noir
- Puissance nominale de l'onduleur solaire : 500 W
- est_customisé: Oui
- Type: Panneau Solaire
- Contrôleur solaire : connectez la batterie au lithium, la batterie au plomb

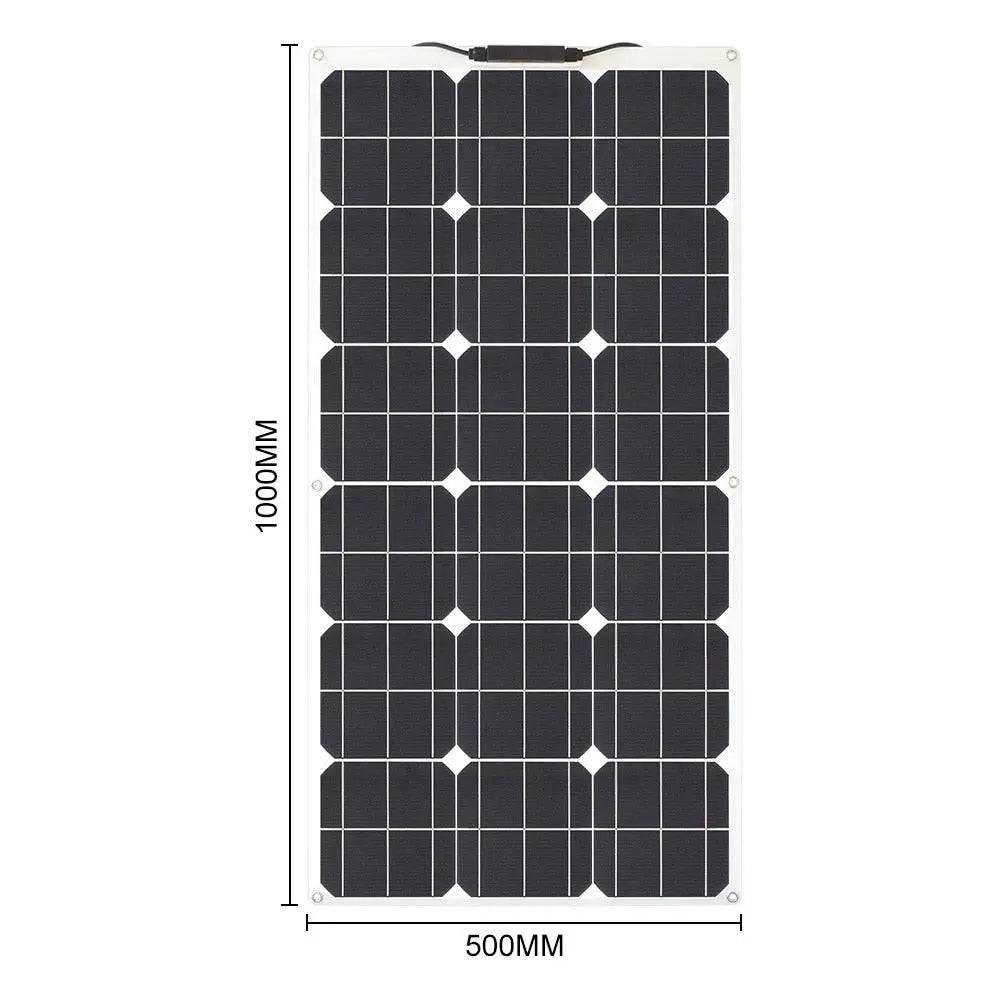

- Taille: 1000*500*2.5mm
- Câble PV : câble solaire d'extension 3M
- Nombre de panneaux : 4
- Nombre de cellules : 36
- Capacité nominale : 100 watts, 200 watts, 300 watts, 400 watts
- Numéro de modèle : kit de panneaux solaires 100 W/200 W/300 W/400 W.
- Max. Puissance : 100 w, 200 w, 300 w, 400 w
- Matériau : Silicium monocristallin
- Panneau solaire pliable : non
- Panneau solaire flexible avec : câble solaire d'extension de 0,5 M
- Panneau solaire flexible : Oui
- Certifications : RoHS, FCC, CE
- Kit panneau solaire 400w Tension de sortie : 12V / 24V / 5v
- Kit panneau solaire 300w Tension de sortie : 12V / 24V / 5v
- Kit panneau solaire 200w Tension de sortie : 12V / 24V / 5v
- Panneau solaire 200 W Tension de sortie : 18 V/36 V.
- Kit panneau solaire 100w Tension de sortie : 12v / 5V
- Panneau solaire 100 W Tension de sortie : 18 V.
Liste d'emballage :
- 1 panneau solaire 100w
- Contrôleur de charge 10A 12v/24v
- 1 jeu de câbles d'extension avec connecteur PV
- 1 jeu de câbles avec pince crocodile (connexion à la batterie)

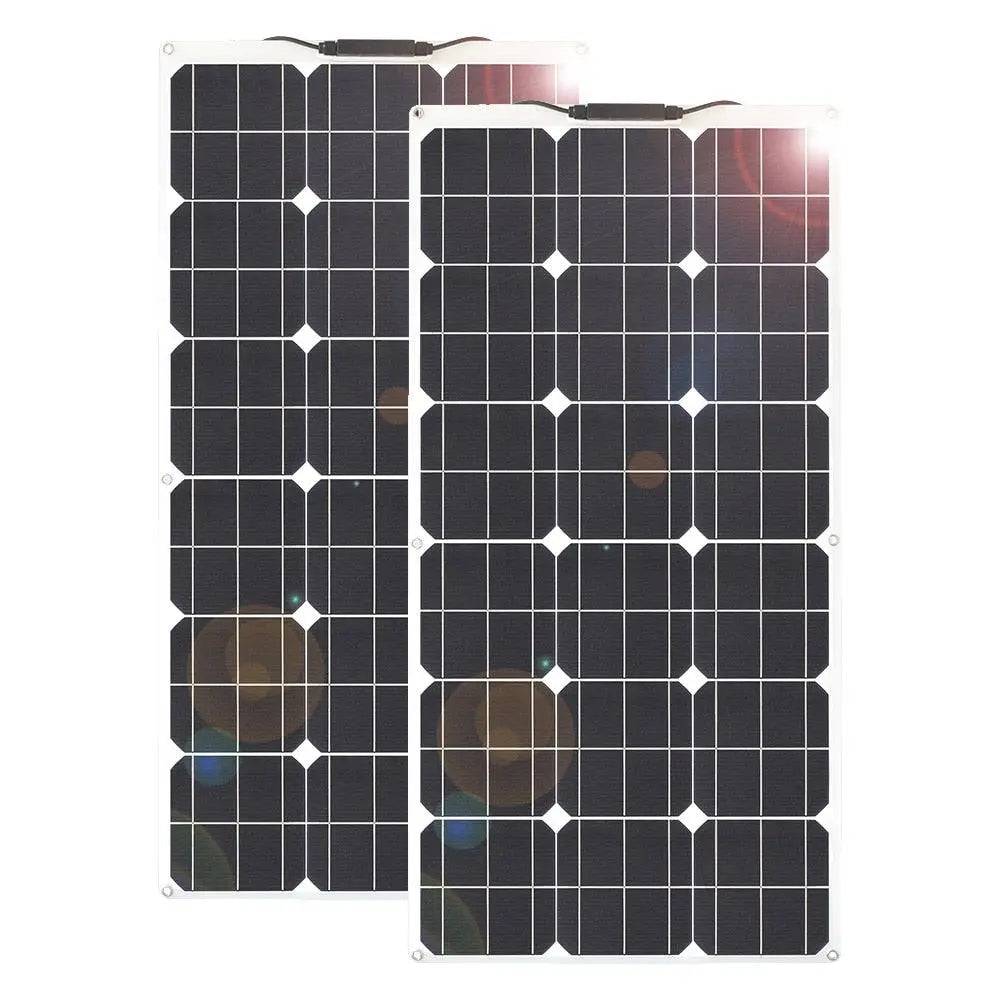

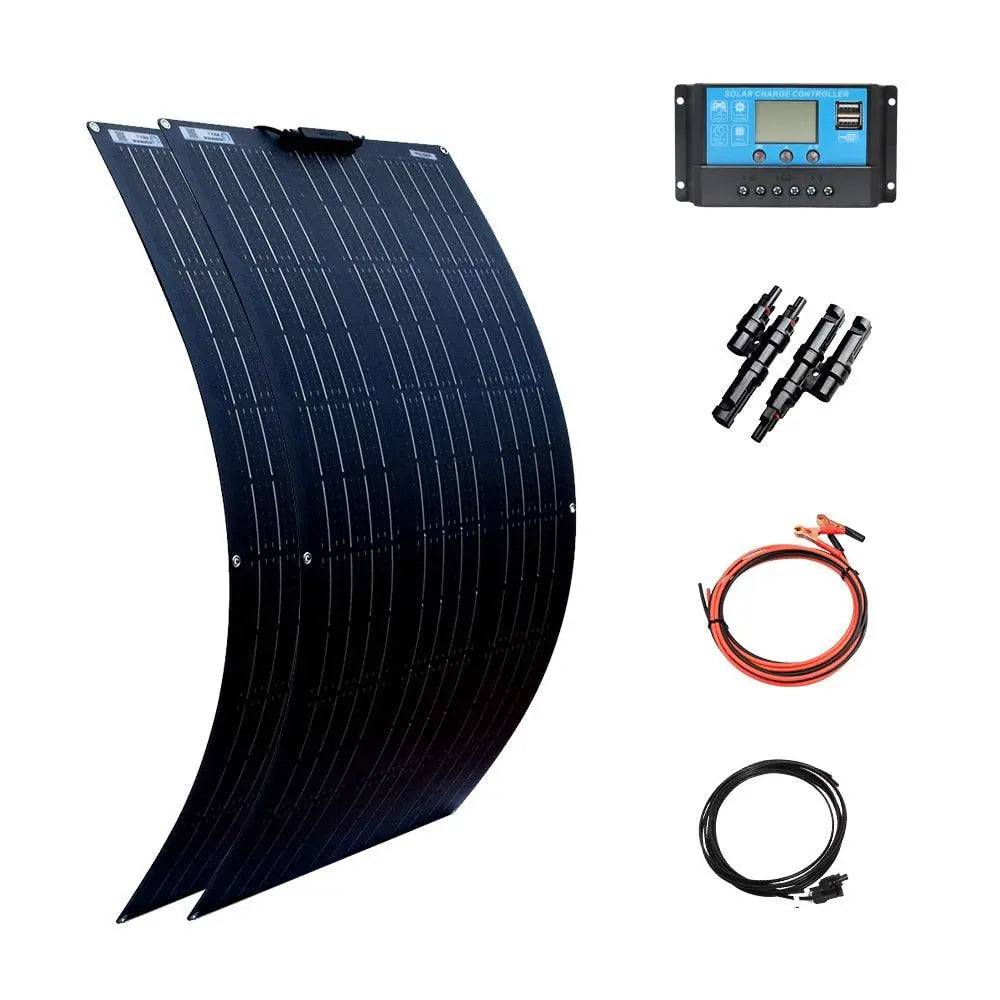

Kit 200W
Liste d'emballage :
- 2 panneaux solaires 100 W.
- Contrôleur de charge 20A 12v/24v
- 1 jeu de câbles d'extension avec connecteur PV
- 1 jeu de câbles avec pince crocodile (connexion à la batterie)
- 1 jeu de connecteurs PV 2 en 1 (dans un panneau solaire parallèle)
Kit 300 W (3 kits de panneaux solaires 100 W)
Liste d'emballage :
- Panneau solaire 3 pièces 100w
- Contrôleur de charge 30A 12v/24v
- 1 jeu de câbles d'extension avec connecteur PV
- 1 jeu de câbles avec pince crocodile (connexion à la batterie)
- 1 jeu de connecteurs PV 3 en 1 (dans un panneau solaire parallèle)
Kit 400 W (4 kits de panneaux solaires 100 W)
Liste d'emballage :
- Panneau solaire 4 pièces 100w
- Contrôleur de charge 40A 12v/24v
- 1 jeu de câbles d'extension avec connecteur PV
- 1 jeu de câbles avec pince crocodile (connexion à la batterie)
- 1 jeu de connecteurs PV 4 en 1 (dans un panneau solaire parallèle)
Caractéristiques:

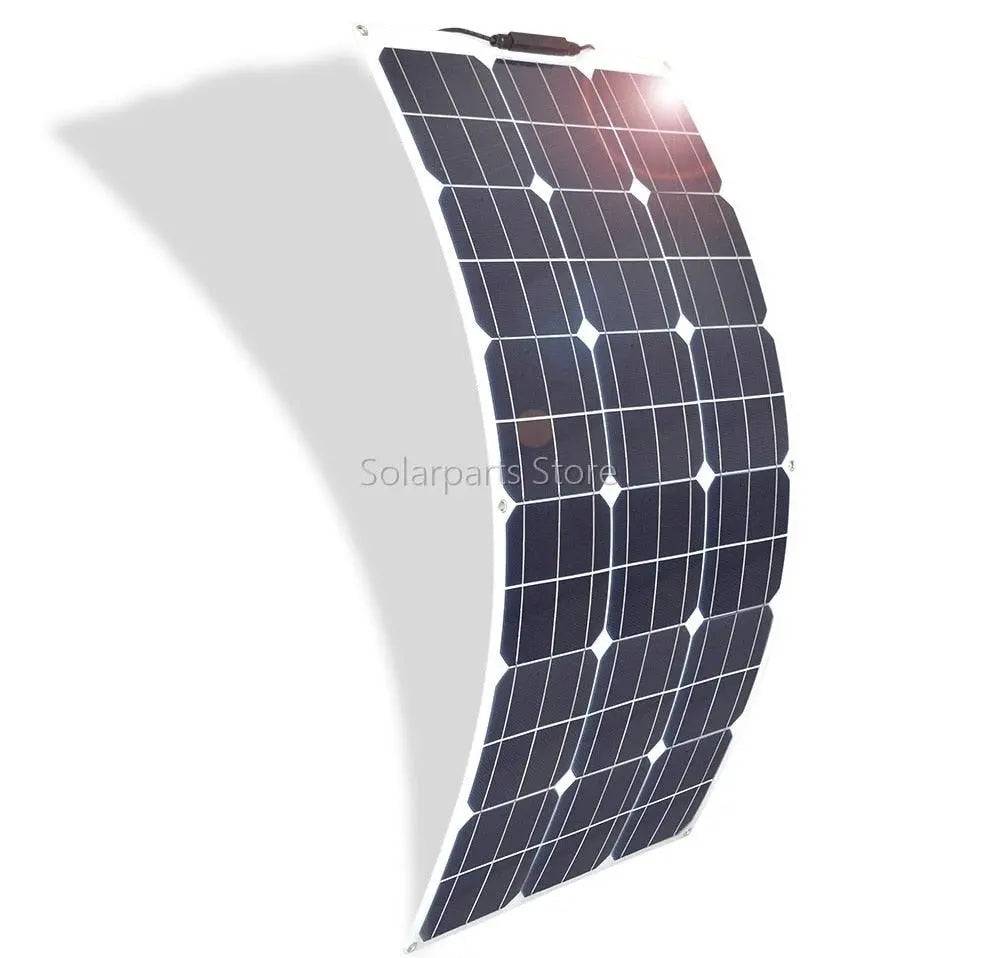

1. Sélectionnez des cellules solaires en silicium monocristallin à haute efficacité de 158 x 158 mm, l'efficacité de la production d'énergie est d'environ 1,3 fois celle du polysilicium conventionnel et la surface globale est plus petite à la même puissance.2. Conception semi-flexible, apparence gracieuse, délicate et armoire ;
3. La surface est en PET et traitée avec un processus spécial, qui est plus résistant à l'usure et améliore l'efficacité d'absorption de la lumière du soleil.
4. Commodité à prendre, élégance à la mode. Le connecteur PV peut être adapté pour connecter le contrôleur. Particulièrement adapté pour n'importe où, peut obtenir du soleil, réaliser une charge hautement efficace, utiliser de manière pratique et sûre, protection de l'environnement, économie d'énergie. Il est bon pour la promotion, les ventes, les cadeaux, etc.
5. La boîte de jonction adopte une conception étanche IP67, contient une diode de dérivation et le circuit adopte une conception de protection contre les surcharges et les courants inverses.

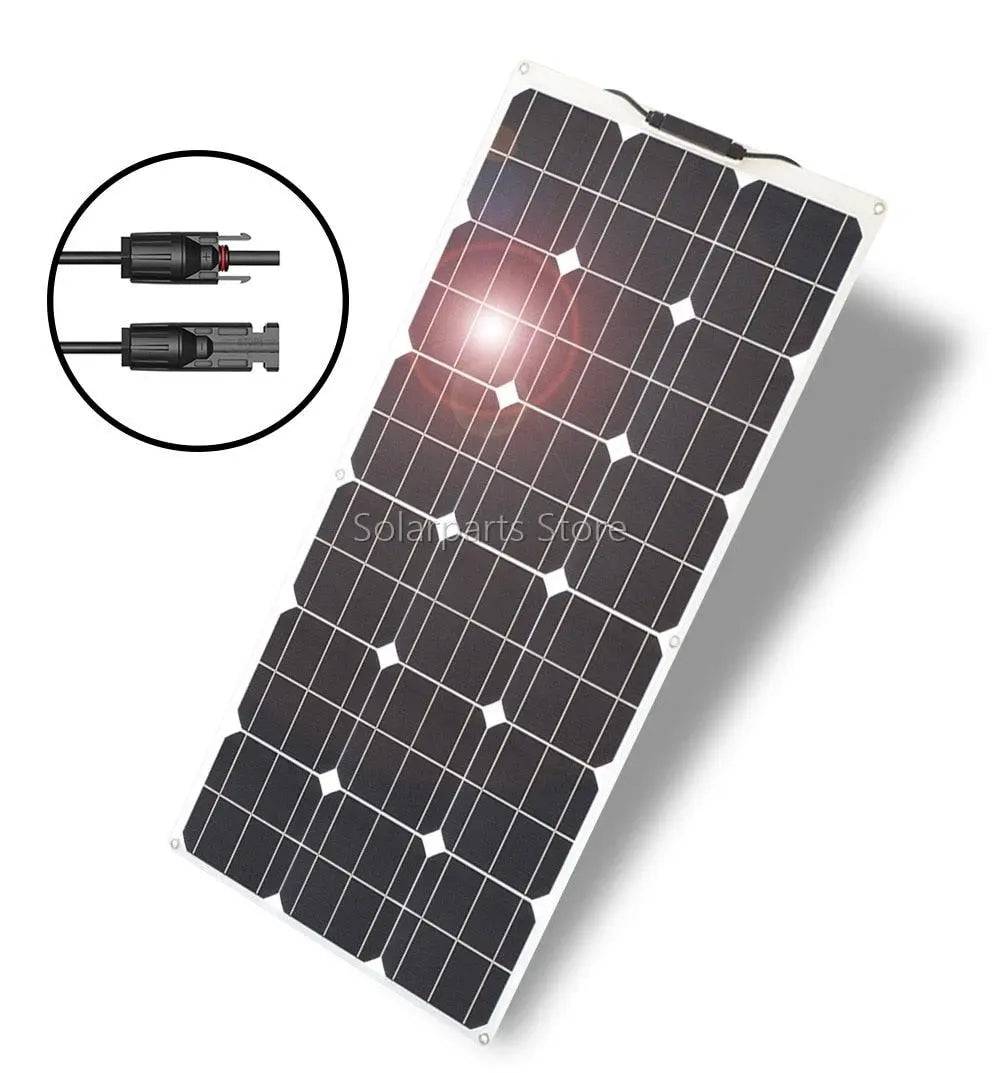

6. Utilisez un câble spécial photovoltaïque et un connecteur PV, l'utilisation en extérieur est sûre, étanche, résistante aux températures élevées et aux intempéries. Le connecteur PV est facile à utiliser, plug and play.
7. Ce produit est un module solaire. Il est recommandé de l'utiliser avec des contrôleurs et des batteries. Il peut être utilisé dans divers scénarios tels que les ménages, le camping, les camping-cars, les yachts, les lampadaires et les centrales solaires.
Spécification du technicien de panneaux solaires
Longueur |
1000mm |
Poids |
1650G |
Largeur |
500 mm |
Matériau principal |
Silicium monocristallin |
Hauteur |
2,5 mm |
Matériau du cadre |
PET+EVA+Cellule+TPT |
Spécification électrique du panneau solaire
Performance dans des conditions de test standard (STC*)
Puissance maximum |
Pmax |
100 Wp |
Tension en circuit ouvert |
COV |
21,6 V |
Tension de point de puissance maximale |
Vmpp |
18 V |
Courant de court-circuit |
je sc |
6 Un |
Courant de puissance maximal |
je mpp |
5,5 A |
Légère réduction de l'efficacité dans des conditions de charge partielle à 25 °C : à 100 W/m2, 95 %- (+/-3 %) de l'efficacité STC (1 000 W/m2) est atteinte.
Matériau du composant du panneau solaire
Cellules par module |
36 |
Dimensions des cellules |
158mm*158mm/158*79mm |
Type de cellule |
Silicium monocristallin |
Devant |
EVA + couvercle en plastique |
Technicien en intégration de systèmes
Tension maximale du système SC II |
1000 V |
Courant inverse maximum |
10 A |
Tension maximale du système États-Unis NEC |
600 V |
Augmentation de la charge de neige selon. selon CEI 61215 |
5,4 kN/msup2 ; |
Caractéristiques Thermak
NOCT |
47 degrésC |
TC COV |
-0,33 %/degC |
TC Icc |
0,042 %/degC |
TC Pmpp |
-0,45 %/degC |
Spécification supplémentaire du panneau solaire
Évaluation PTC |
100 W |
Efficacité des modules |
22,0% |
Boîte de dérivation |
IP67 |
Plus-Tri* |
Pflash et Pmax |
Longueur de câble |
0,9 M |
Tolérance de puissance* |
+/- 5 % |

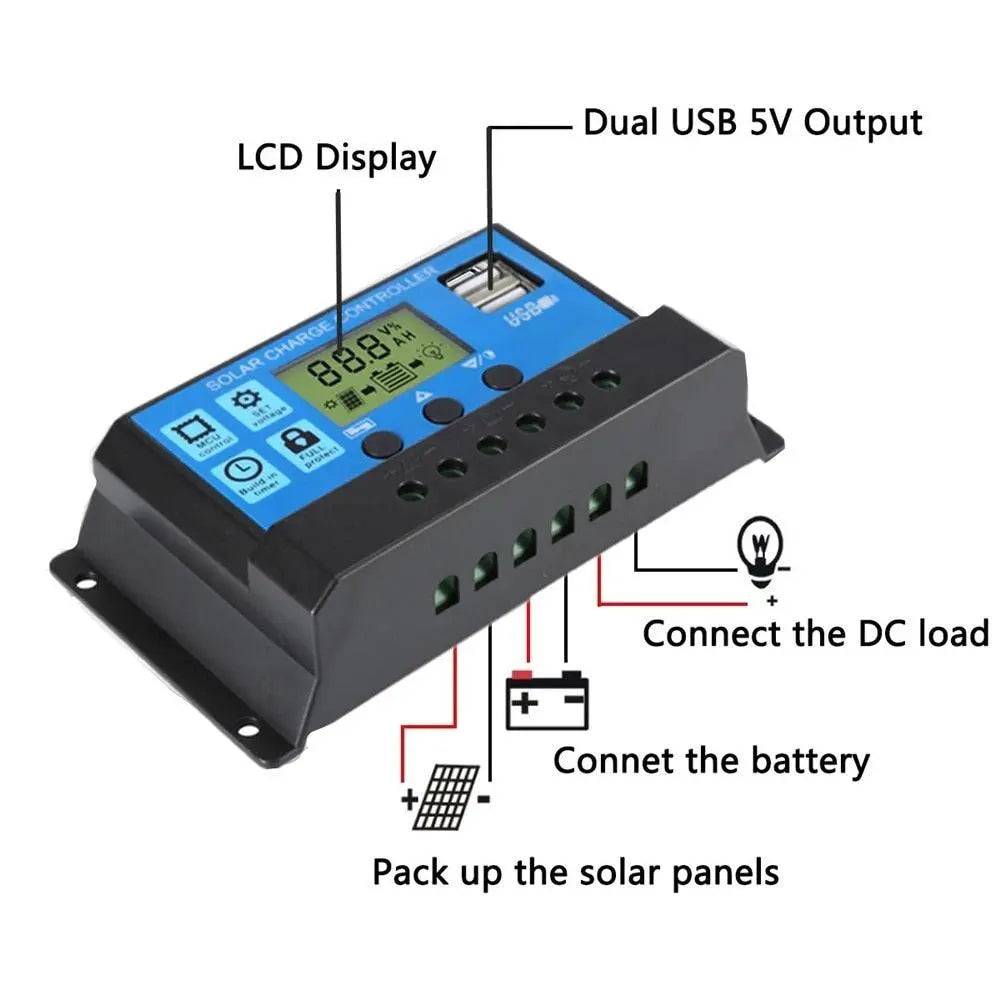

Instructions de connexion du contrôleur
A. Avant de connecter le panneau solaire, veuillez d'abord connecter le contrôleur à la batterie. Connecter le panneau solaire sans connecter la batterie peut provoquer une panne du contrôleur et un défaut d'affichage.
B. Une fois le contrôleur connecté à la batterie de stockage, connectez les panneaux solaires série ou parallèles mentionnés ci-dessus au contrôleur via le câble de transfert.
C. Enfin, connectez la charge CC requise à l'extrémité charge du contrôleur. Si la charge ne fonctionne pas, appuyez sur le troisième bouton du contrôleur.
D. Selon le manuel du contrôleur, ajustez les paramètres dont vous avez besoin.
