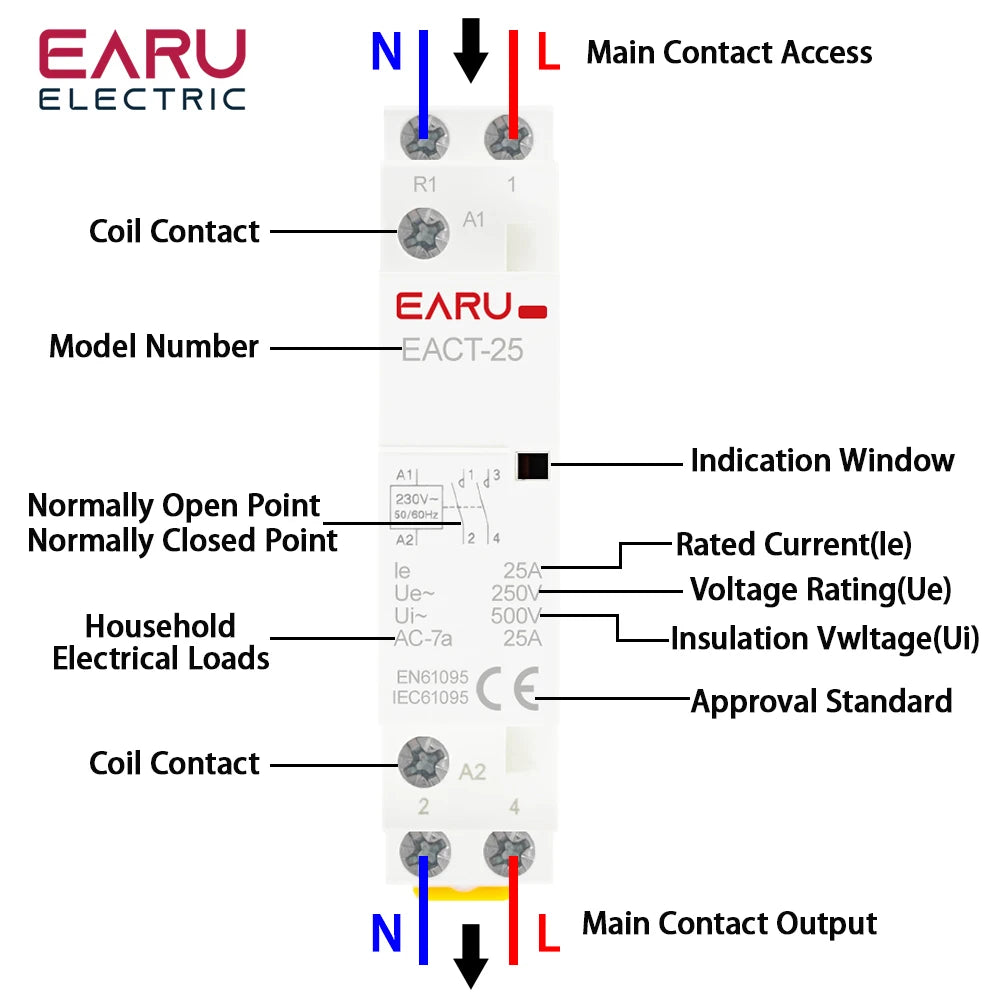

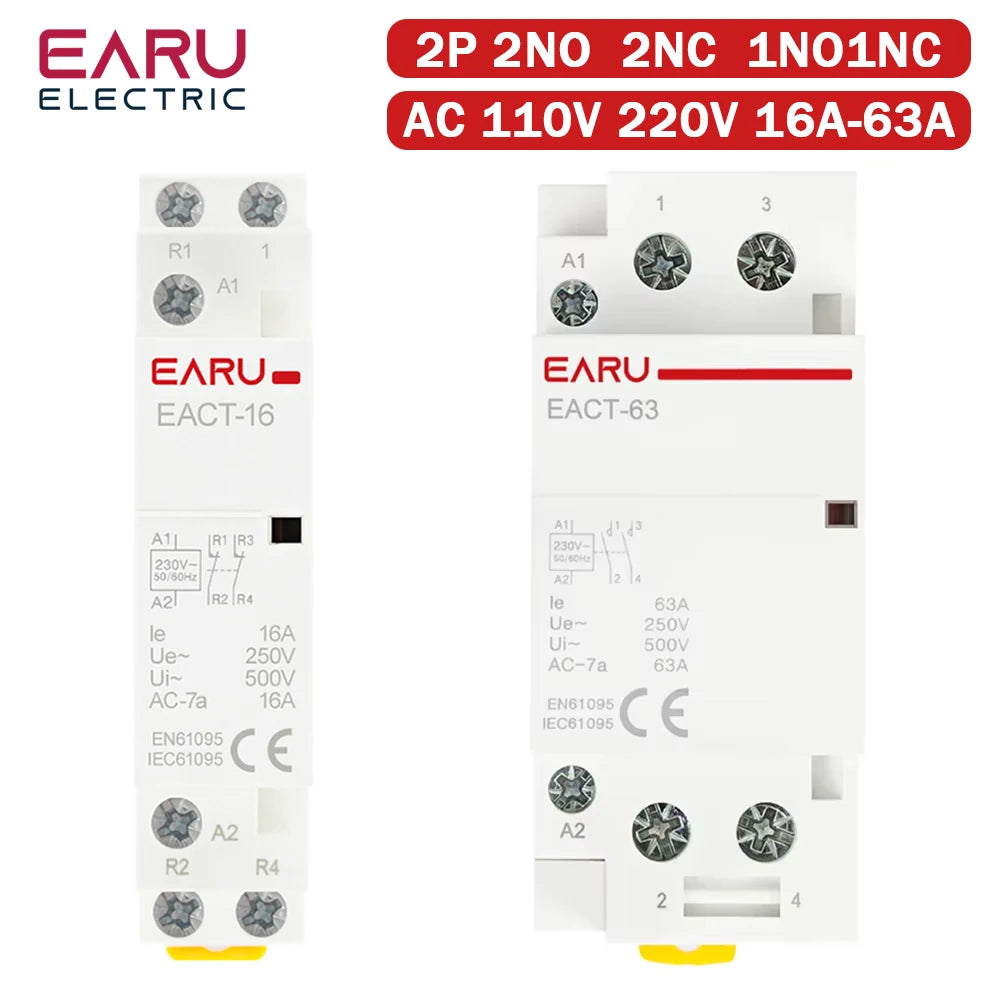

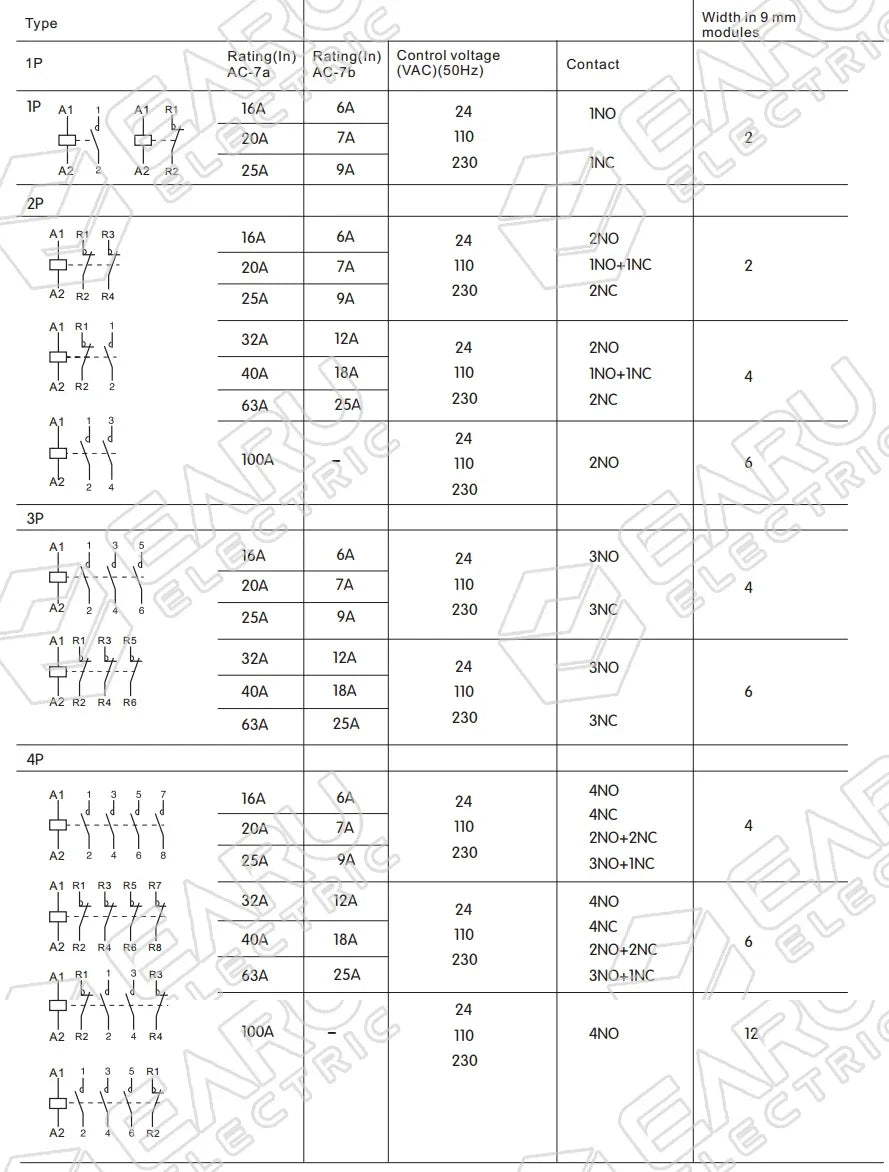

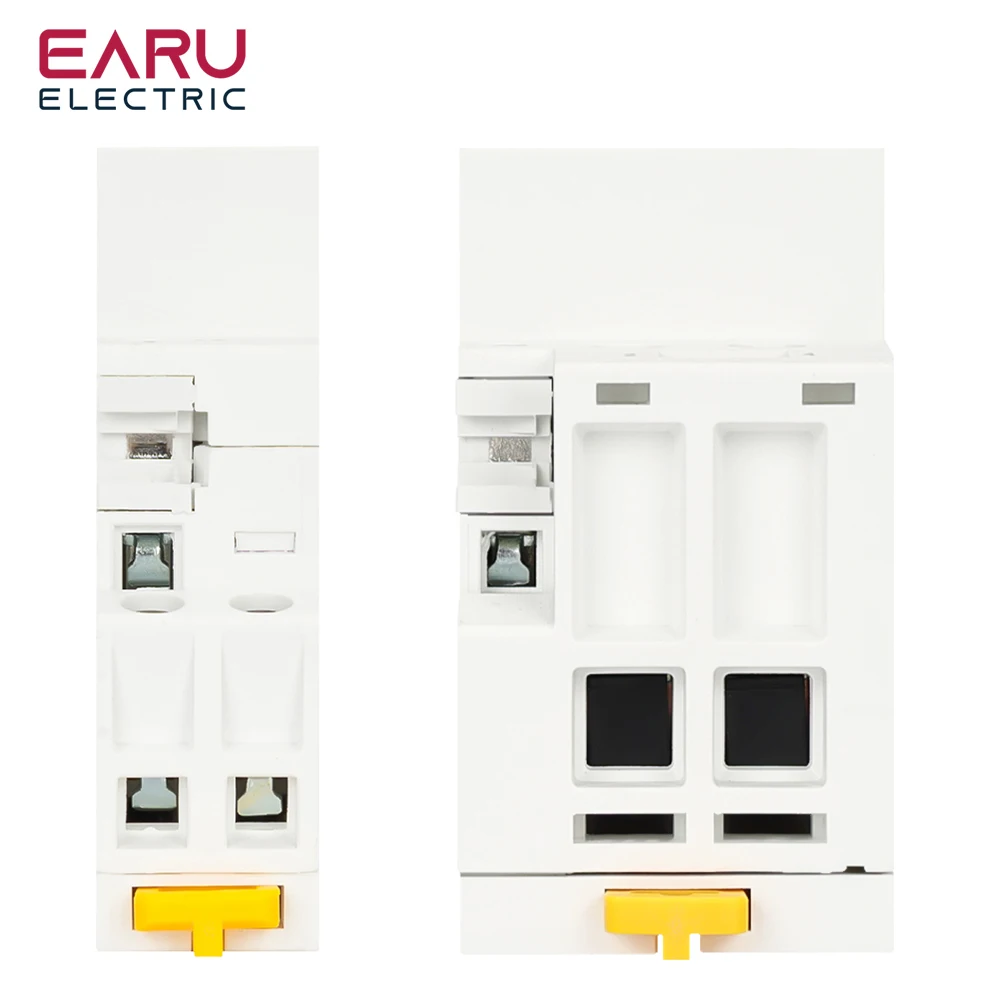

Le contacteur AC domestique EACT 16A -63A est principalement conçu pour les circuits AC 50Hz ou 60Hz avec 230V. Tension de fonctionnement nominale en utilisation AC7a, tension de fonctionnement nominale jusqu'à 230V, courant de fonctionnement nominal jusqu'à 25A, tension de fonctionnement nominale en utilisation AC7b, courant nominal jusqu'à 10A. Utilisation dans des circuits avec une capacité de coupure inférieure à 6kA. Pour connecter ou déconnecter le circuit à distance.

Conditions normales de fonctionnement et d'installation

• Température ambiante: -5°C à +40°C, la température moyenne ne dépassant pas +35°C en 24 heures.

• Altitude: pas plus de 2000m.

• Conditions atmosphériques: l'humidité relative du lieu d'installation ne doit pas dépasser 50% lorsque la température maximale est de +40°C; si la température est plus basse, une humidité relative plus élevée est autorisée. La température minimale moyenne mensuelle du mois le plus humide ne doit pas dépasser +25°C et l'humidité relative maximale moyenne mensuelle de ce mois ne doit pas dépasser 90%. De plus, la rosée sur la surface des produits causée par le changement de température doit être prise en considération.

• Classe de pollution: classe 2.

• Condition d'installation: classe II.

Instructions d'application

1. Vérifiez que le contacteur correspond au domaine d'application et aux conditions de travail avant l'installation.

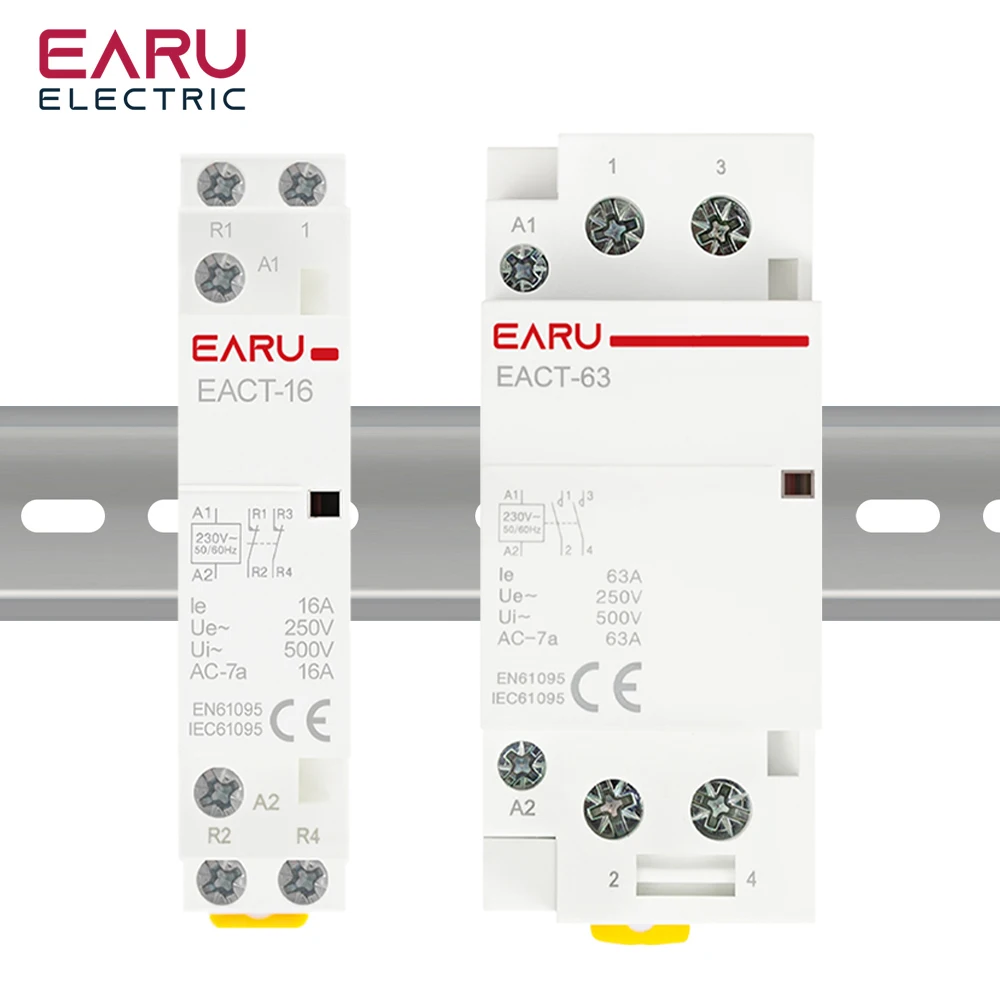

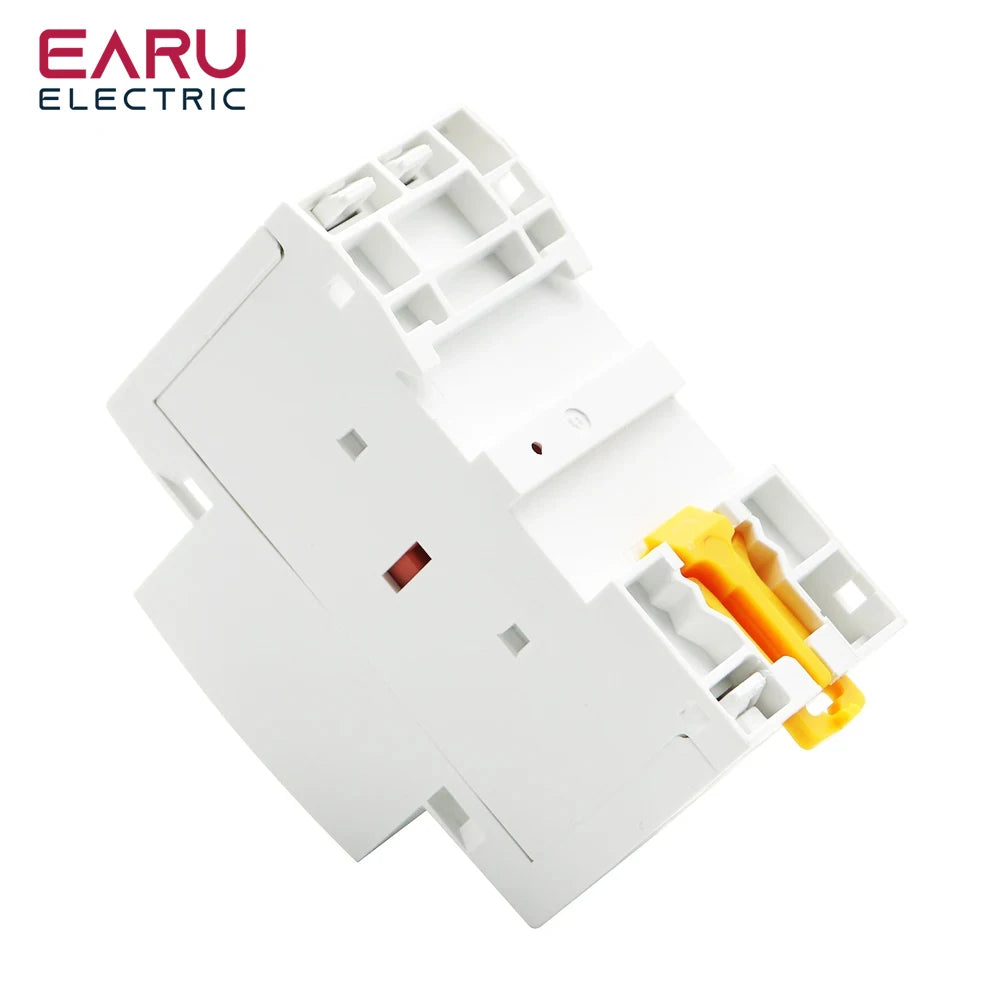

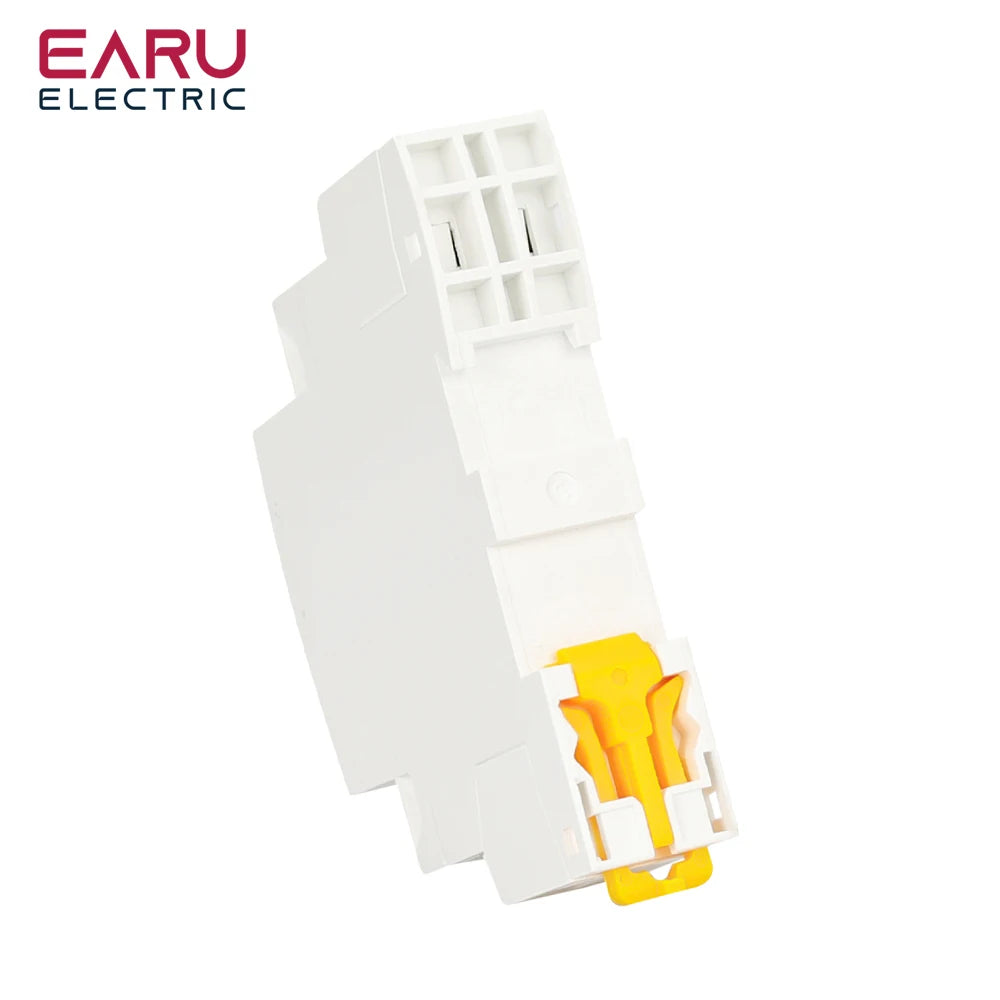

2. Pendant le processus d'installation, tirez le composant d'arrêt de mouvement et placez le contacteur sur le rail de sécurité, puis poussez le composant d'arrêt de mouvement vers le haut pour fixer le contacteur sur le rail de sécurité afin d'éviter qu'il ne se desserre et ne tombe. Tirez le composant d'arrêt de mouvement si vous souhaitez retirer le contacteur.

Attention

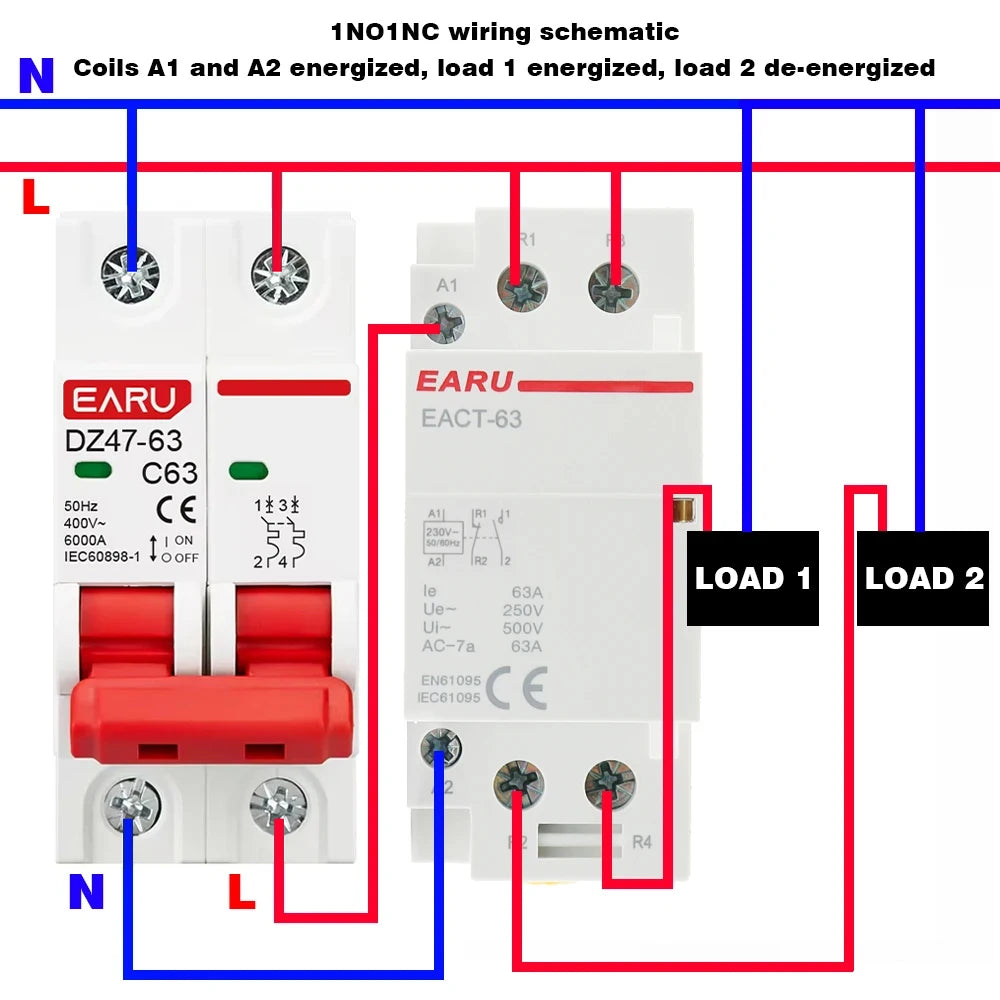

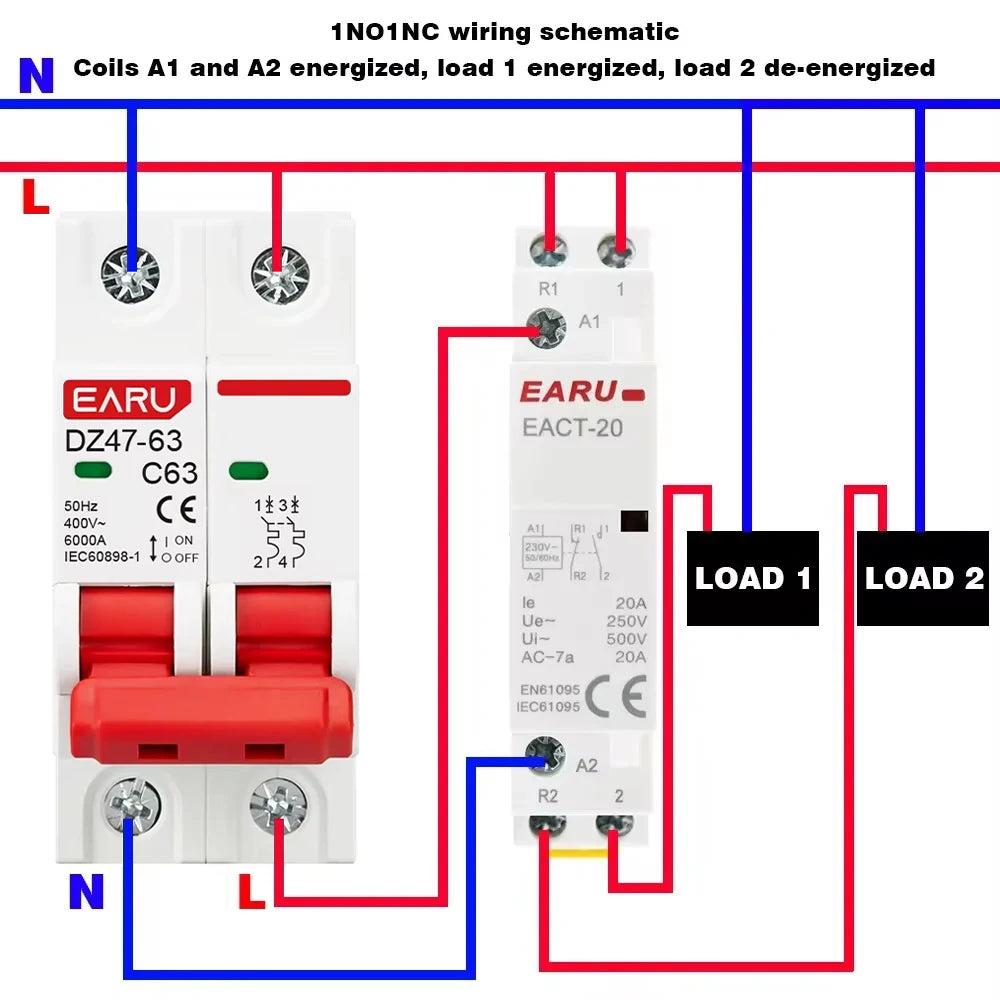

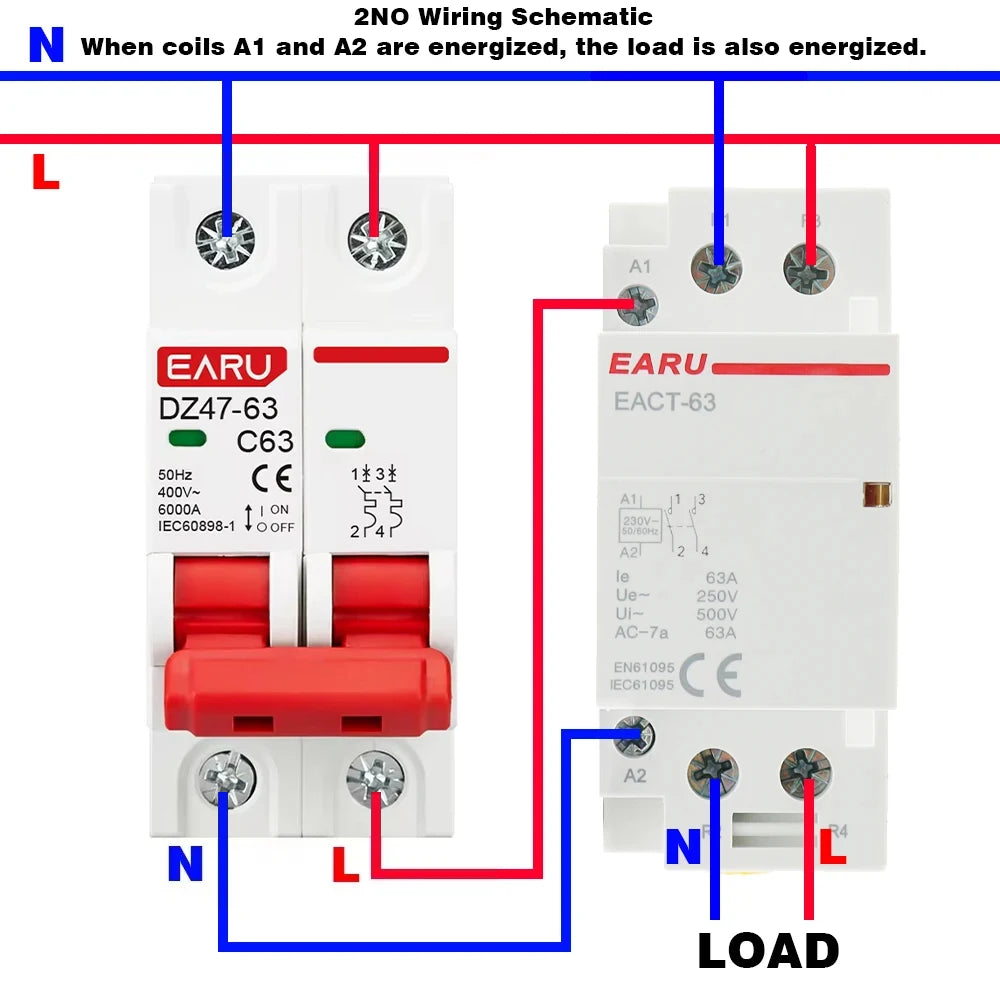

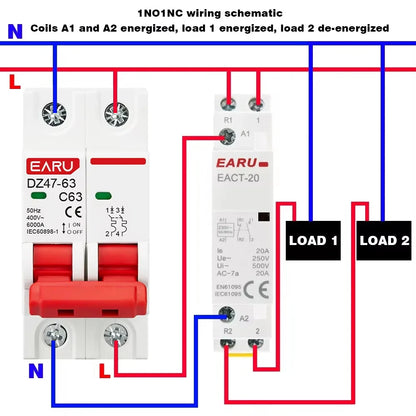

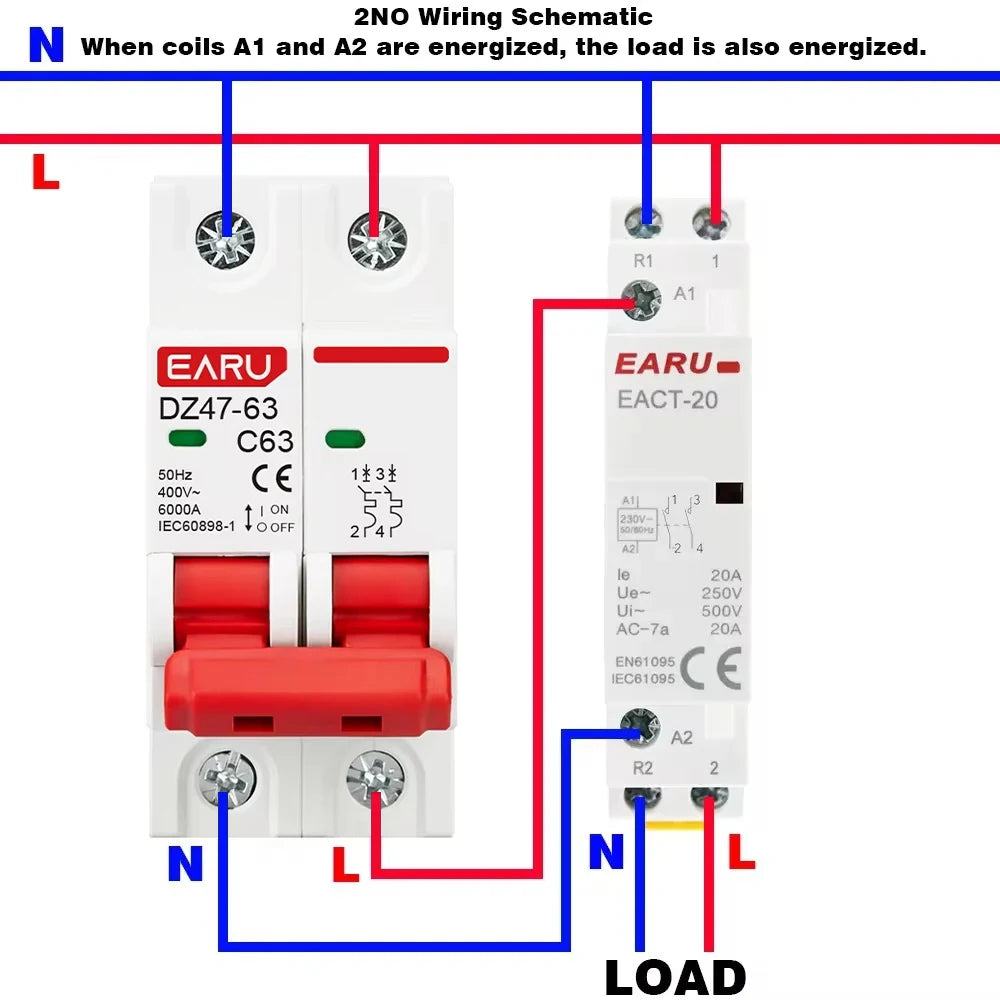

a). Assurez-vous du bon mode de connexion.

b). Vissez la vis de fixation pendant la connexion.
