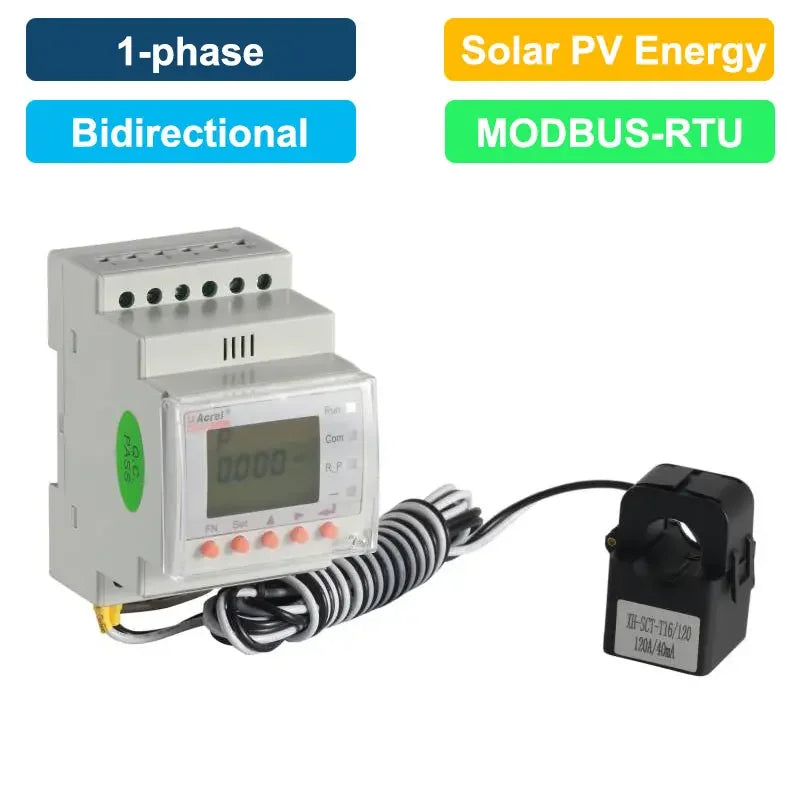

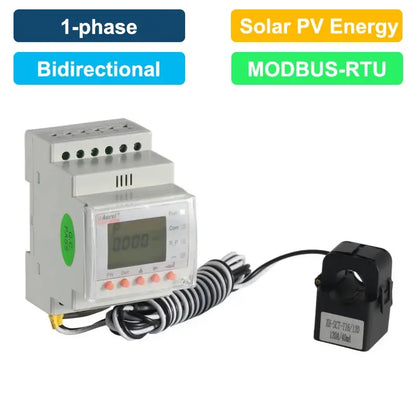

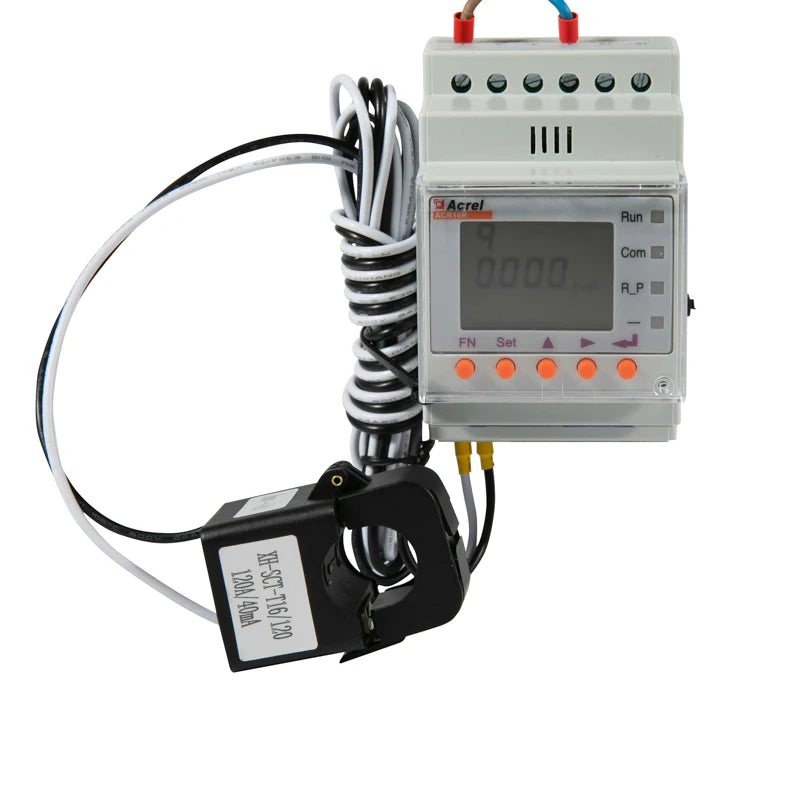

Compteur d'énergie monophasé bidirectionnel Acrel ACR10R-D16 avec CT à noyau divisé 120A RS485 Modbus-RTU pour onduleur solaire Solis
Compteur d'énergie monophasé bidirectionnel Acrel ACR10R-D16 avec CT à noyau divisé 120A RS485 Modbus-RTU pour onduleur solaire Solis
Impossible de charger la disponibilité du service de retrait
SPÉCIFICATIONS
Classe de précision : 1
Batterie incluse : Oui
Nom de la marque : ACREL

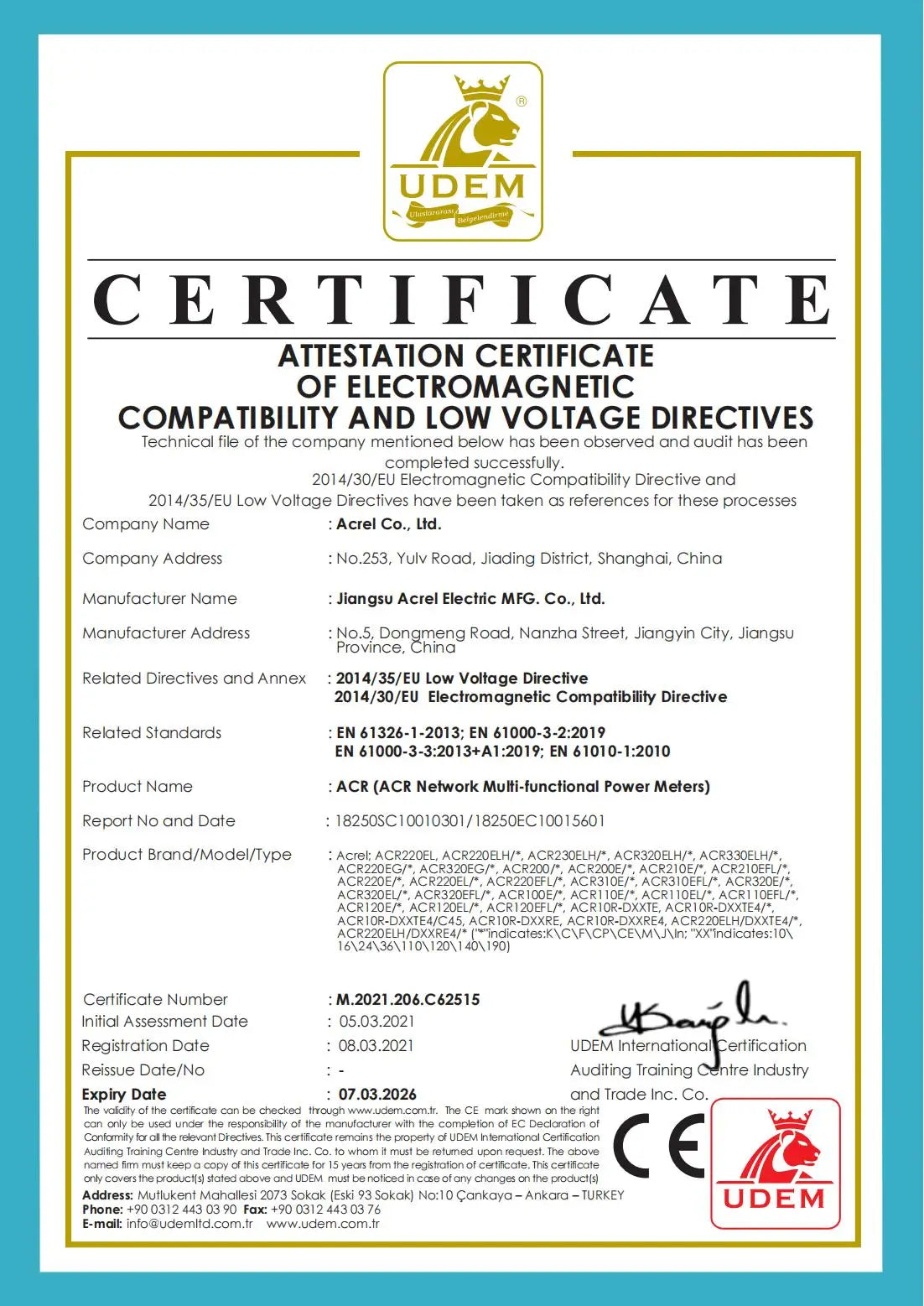

Certification : CE
Communication : Interface RS485
Fournitures de bricolage : Électrique
Dimensions : 85*64*54mm
Affichage : LCD
Type d'affichage : LCD
Produit chimique très préoccupant : Aucun
Entrée : Monophasé
Installation : Rail DIN 35MM
Mesure : U,I,P,Q,S,PF,F
Plage de mesure de l'énergie : 0-99999,9kwh
Numéro de modèle : ACR10R
Température de fonctionnement : -10℃~55℃
Origine : Chine continentale
Tension de sortie : 220V~264V
Phase : monophasé
Alimentation : CA
Consommation électrique : inférieure à 0,2VA
Tension nominale : 230V, AC 100V, 400V
Norme et certificat : CE
Fréquence : 45~60Hz
Protocole : MODBUS-RTU

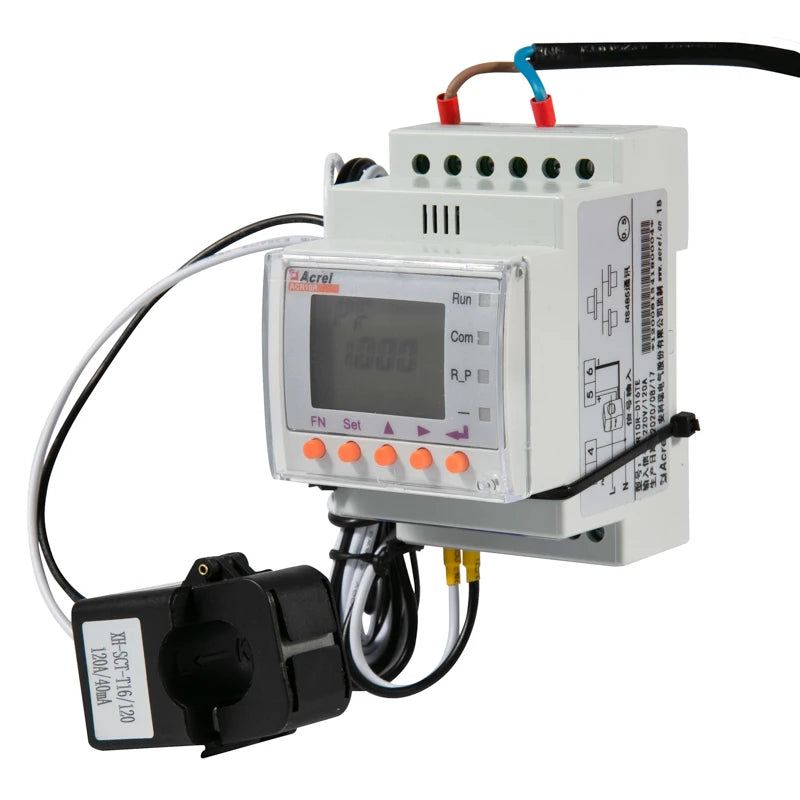

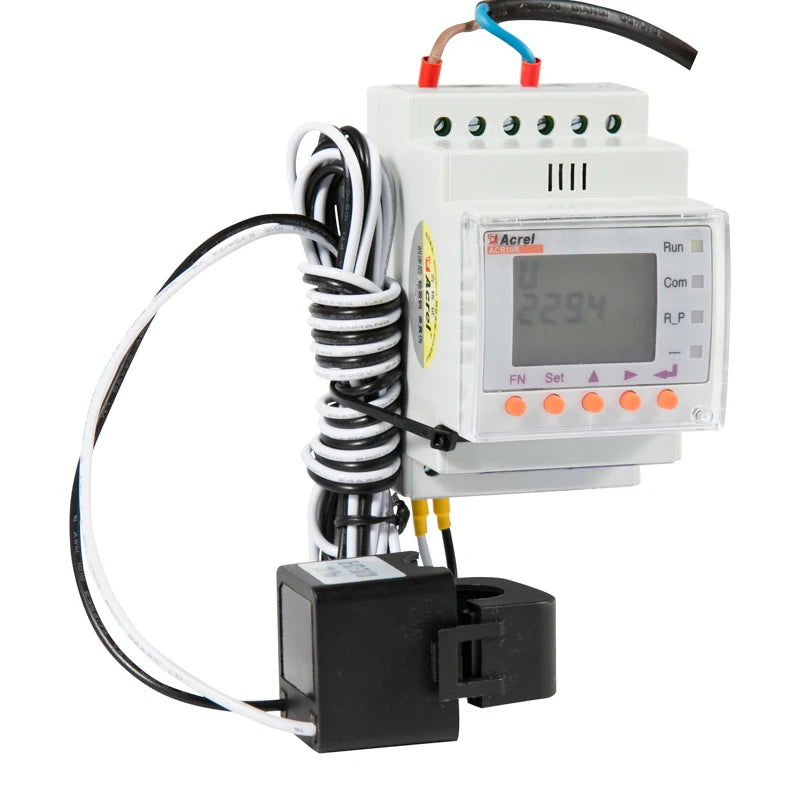

Compteur d'énergie solaire photovoltaïque monophasé bidirectionnel ACR10R avec transformateur de courant externe
(Remarque : le compteur peut être associé à l'onduleur Solis pour l'exportation nulle d'énergie solaire. S'il est utilisé pour l'onduleur Solis, veuillez indiquer votre modèle d'onduleur Solis, sinon nous produirons le type RS485 normal, et ne pourrons pas garantir l'exportation zéro.)
|
|

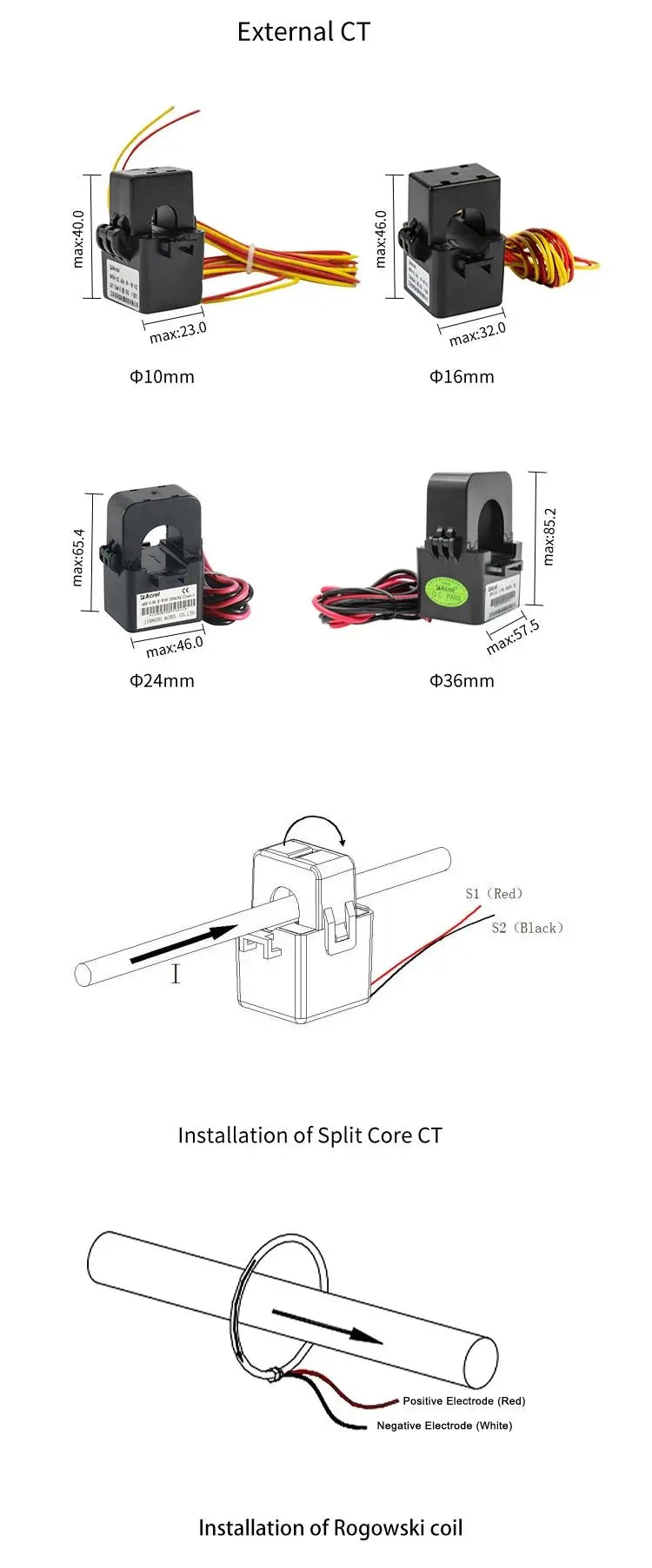

●Mesure : Puissance active monophasée, puissance réactive, courant, tension, etc. ●15 Kwp disponible ●Courant nominal : Diamètre 10mm, 80A (associé à des transformateurs de courant externes) Diamètre 16mm, 120A (associé à des transformateurs de courant externes) Diamètre 24mm, 200A (associé à des transformateurs de courant externes) Diamètre 36mm, 300A (associé à des transformateurs de courant externes) ● Communication : RS485 (MODBUS-RTU) ● Application : Utilisation de l'énergie solaire photovoltaïque distribuée et de l'onduleur anti-refoulement ● Affichage : Affichage LCD ● Installation : Rail DIN 35mm ● Alimentation : 85~265V CA ou 100~350V CC ● Norme et certificat : CE |
|
|
|
Compteur d'énergie LCD monophasé sur rail DIN avec câble CT fendu de 36 mm et entrée 300A. Il convient à la surveillance de l'énergie des centrales photovoltaïques connectées au réseau, à la gestion de l'énergie, etc. Il est facile à installer sans retirer la barre omnibus primaire et est économique. Il peut mesurer le courant, la tension, la puissance active, la puissance réactive, la fréquence, le facteur de puissance, etc. Il prend en charge le comptage d'énergie multi-tarif, le comptage d'énergie à 4 quadrants, etc.
Questions fréquemment posées
- 🌍 Livrez-vous partout dans le monde ? – Oui, livraison en 5 à 15 jours ouvrables.
- 💳 Comment puis-je payer ? – Nous acceptons les cartes de crédit et PayPal.
- ⚙️ Fournissez-vous un service d'installation ? – Non, l'installation n'est pas incluse.
- 📄 Où puis-je trouver les détails techniques ? – Toutes les spécifications sont listées ci-dessus.
- 🚫 S'agit-il d'AliExpress ou de dropshipping ? – Non, nous ne mentionnons ni n'opérons via ces plateformes.
|
|

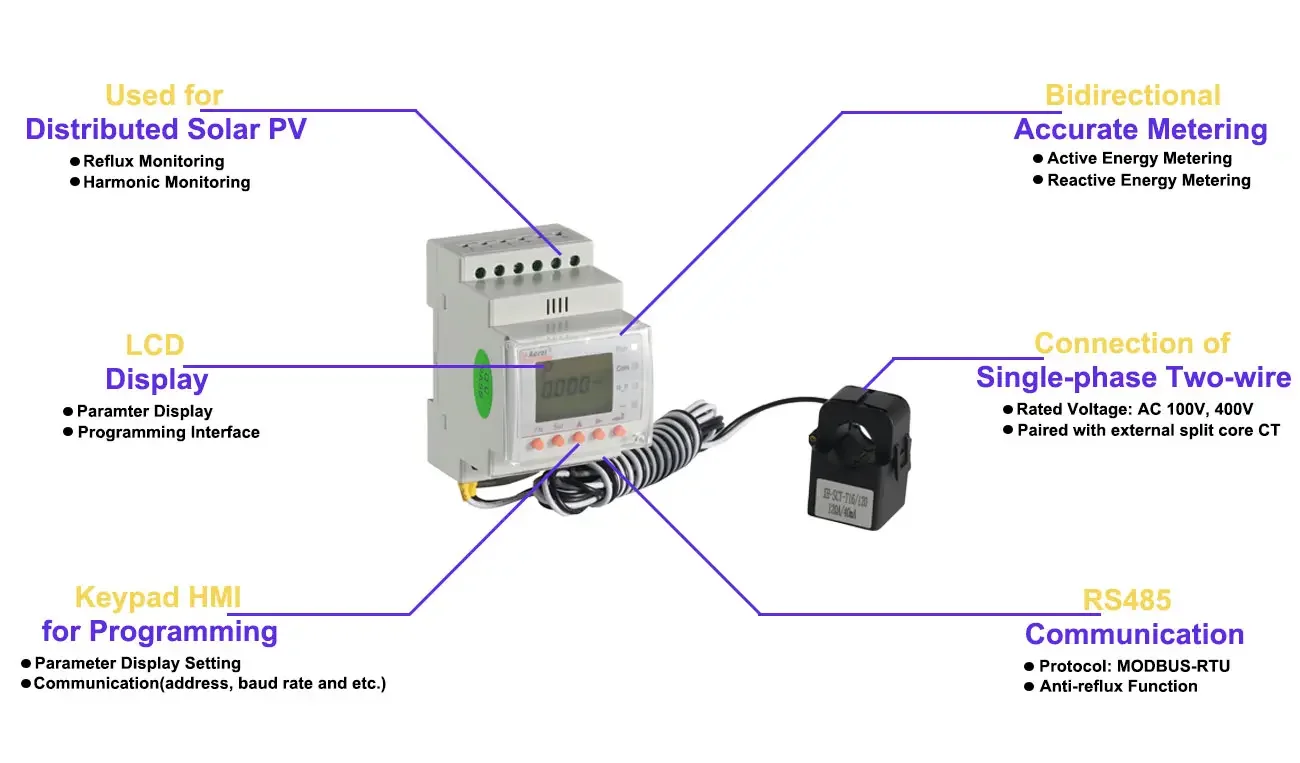

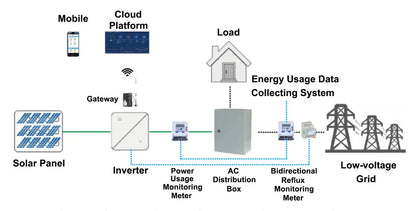

Utilisé pour le photovoltaïque solaire distribué ●Surveillance du refoulement |
|
|

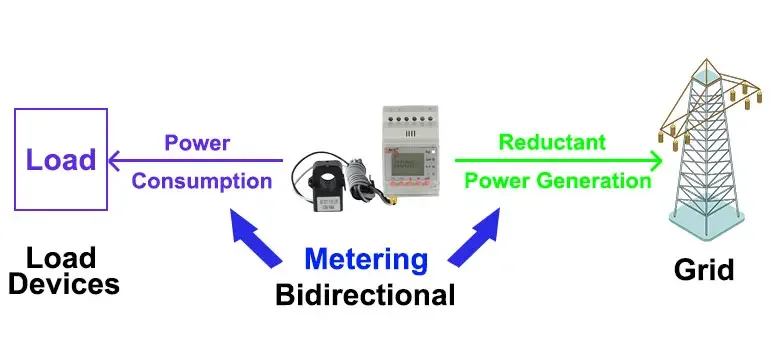

Mesure bidirectionnelle ● Mesure de l'énergie active ● Mesure de l'énergie réactive |
|
|

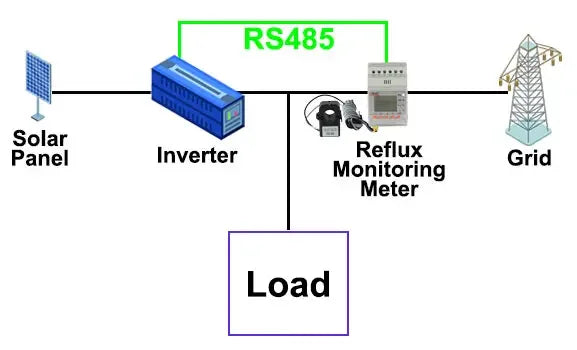

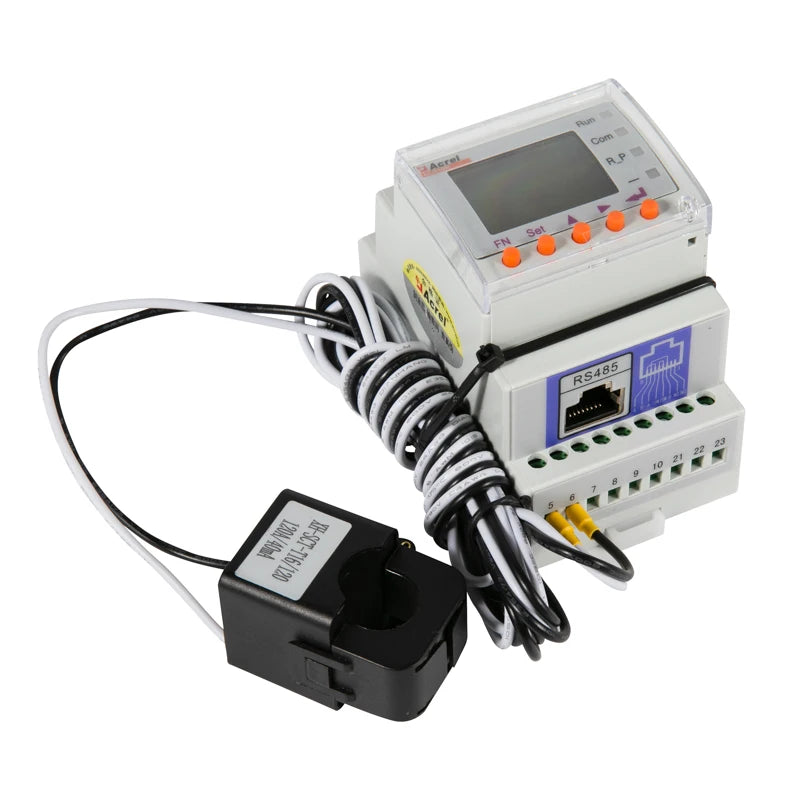

Communication RS485 ● Protocole MODBUS-RTU ● Communique avec l'onduleur pour réaliser la fonction anti-refoulement |
|
|

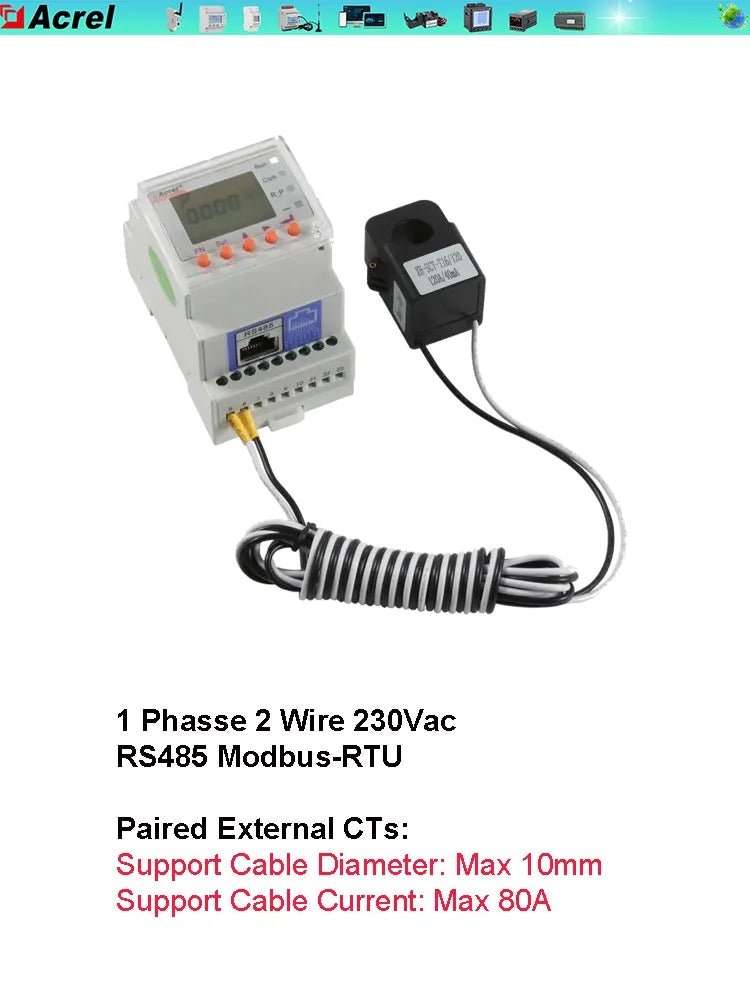

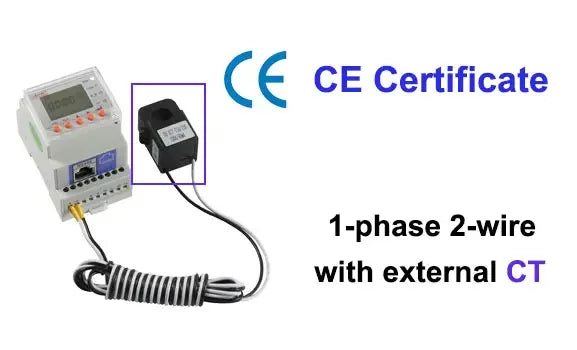

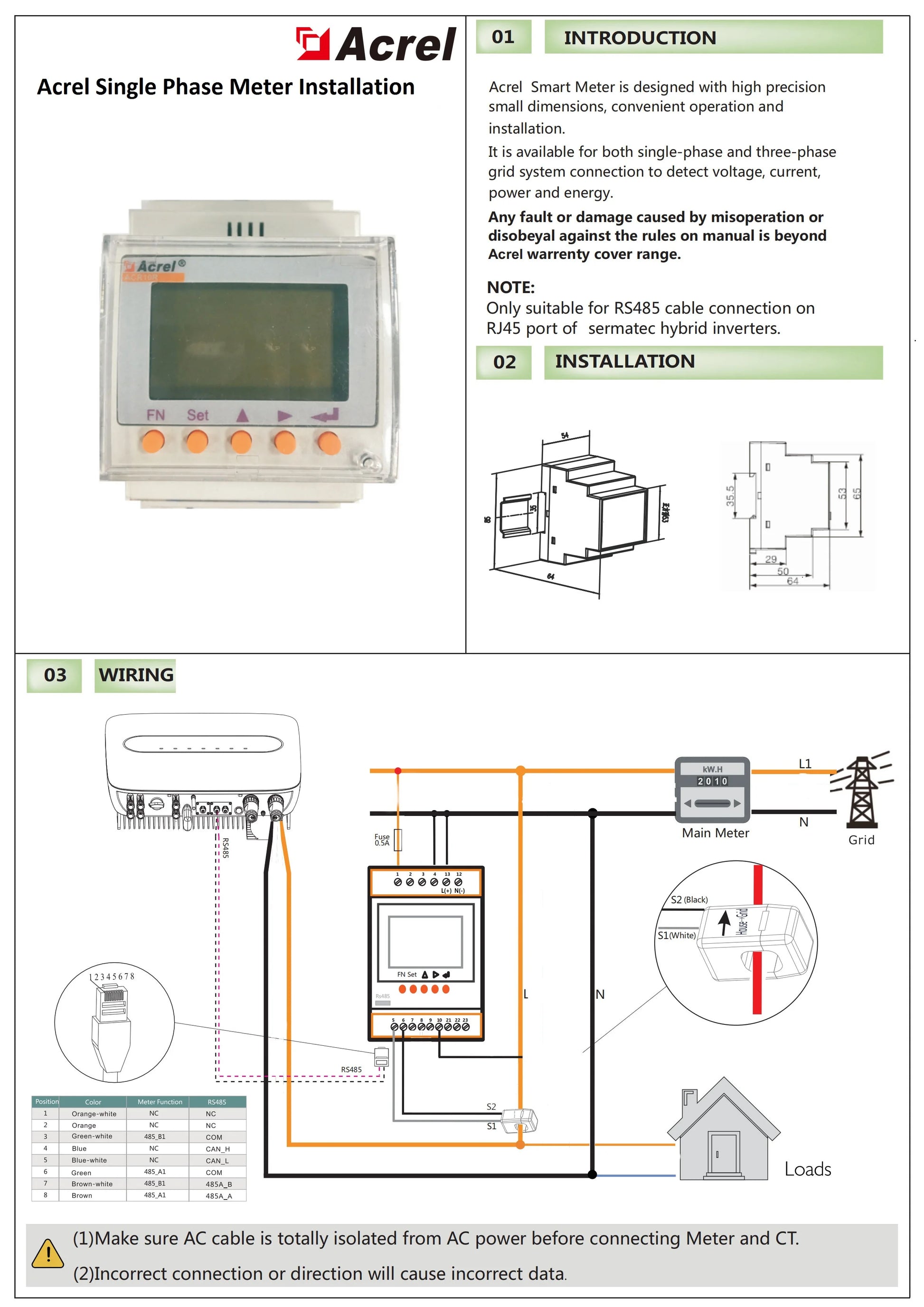

Connexion monophasée à deux fils ● Associé à un transformateur de courant à noyau fendu externe ● Tension nominale : CA 100 V, 400 V |
|
|

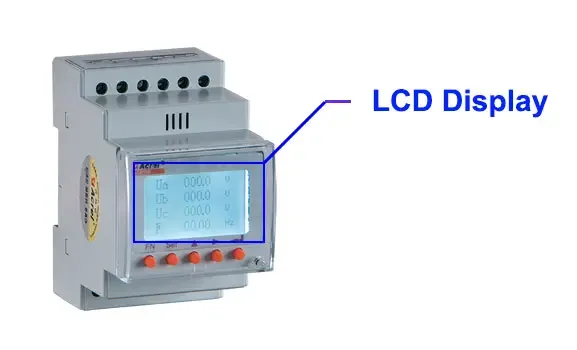

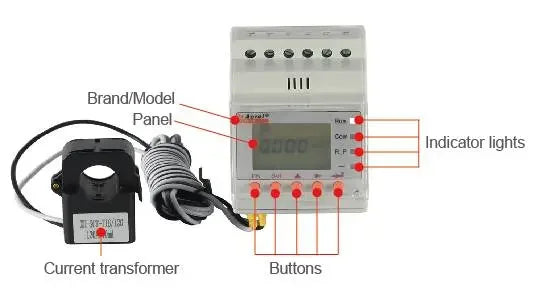

Écran LCD ● Affichage des paramètres ● Interface de programmation |
|
|

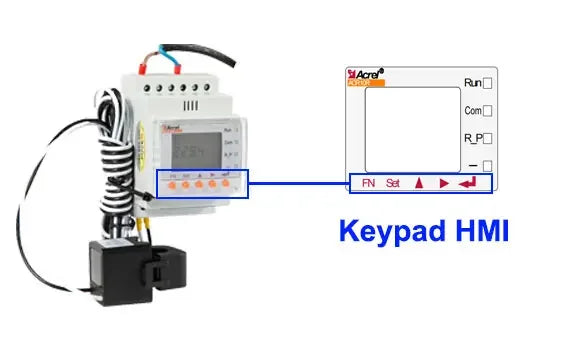

HMI à clavier pour la programmation ● Réglage de l'affichage des paramètres ● Communication (adresse, débit en bauds, etc.) |
|
Paramètres techniques
|
Indicateurs
|
|||
|
Entrée
|
Réseau
|
Monophasé
|
||
|
Fréquence
|
45~65Hz
|
|||
|
Tension
|
Tension nominale : CA 100 V, 400 V
|
|||
|
Surcharge : 1,2 fois la tension nominale (continu) ; 2 fois la tension nominale pendant 1 seconde
|
||||
|
Consommation électrique : moins de 0,2 VA
|
||||
|
Courant
|
Courant nominal : 10 A, 20 A, 40 A, 80 A, 120 A, 200 A, etc. (pour plus de détails, voir les spécifications du produit)
|
|||
|
Surcharge : 1,2 fois le courant nominal (continu) ; 10 fois le courant nominal pendant 1 seconde
|
||||
|
Consommation électrique : moins de 0,2 VA
|
||||
|
Sortie
|
Communication
|
Interface RS485, Modbus-RTU
|
||
|
Affichage
|
Écran LCD
|
|||
|
Précision de mesure
|
Tension : niveau 0,2, courant, énergie active : niveau 0,5, fréquence 0,01 Hz, énergie réactive : niveau 1
|
|||
|
Alimentation électrique
|
CA85~265V ou CC100~350V ; consommation électrique ≤10VA
|
|||
|
Sécurité
|
Tenue à la tension à fréquence industrielle |
AC2kV 1 min entre l'alimentation // l'entrée de courant // l'entrée de tension et la communication AC2kV 1 min entre chaque paire de combinaisons
entre l'alimentation, l'entrée de courant et l'entrée de tension.
|
||
|
Résistance d'isolation
|
Borne d'entrée, de sortie au boîtier >100MΩ
|
|||
|
Environnement
|
Température de fonctionnement : -10℃~+55℃ ; température de stockage : -20℃~+70℃
Humidité relative : 5 % ~ 95 %, sans condensation ; altitude : ≤ 2500 m
|
|||
|
|
|

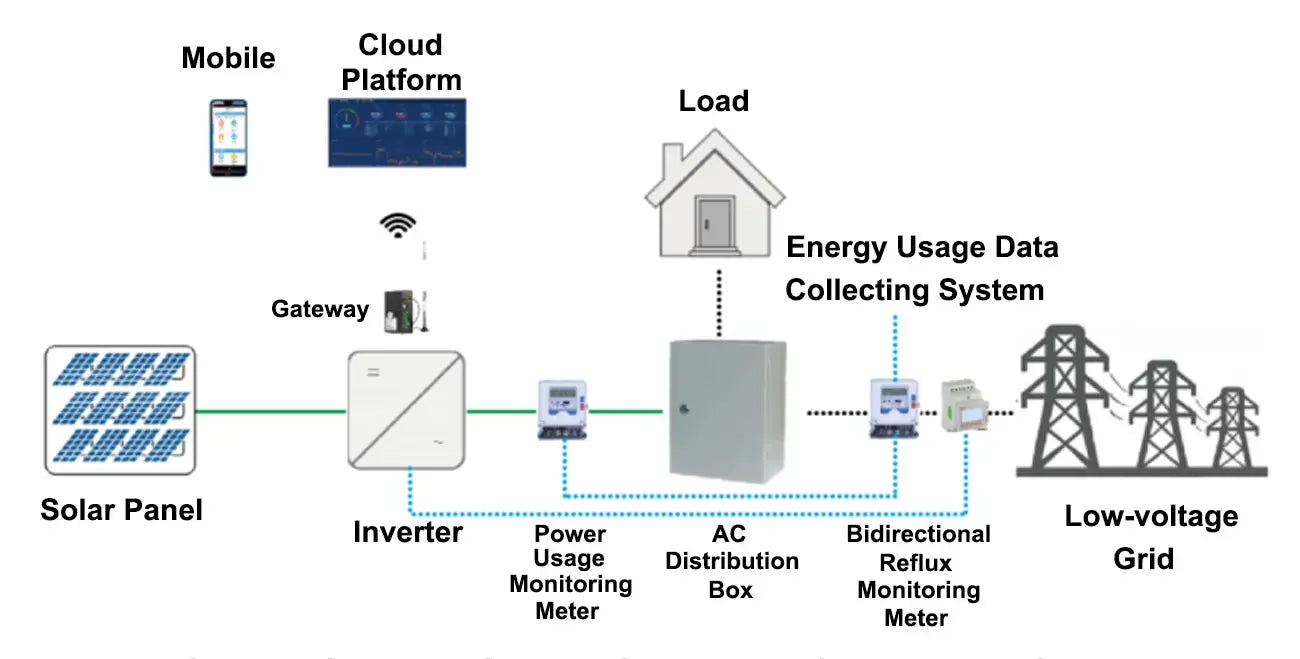

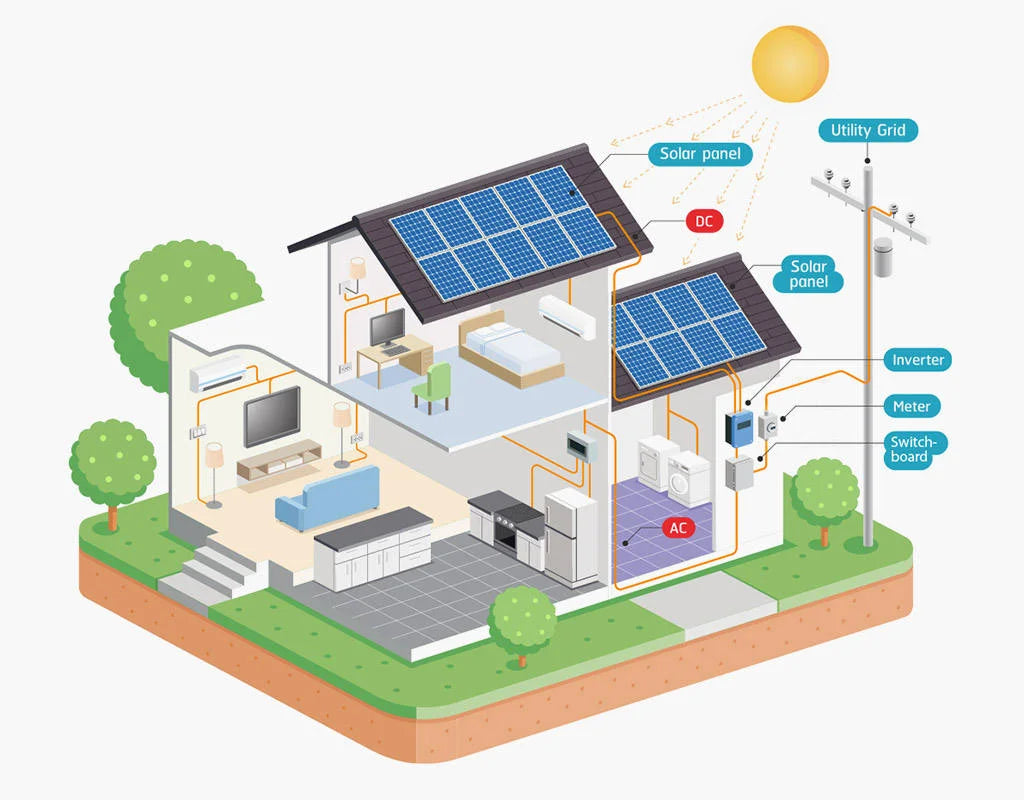

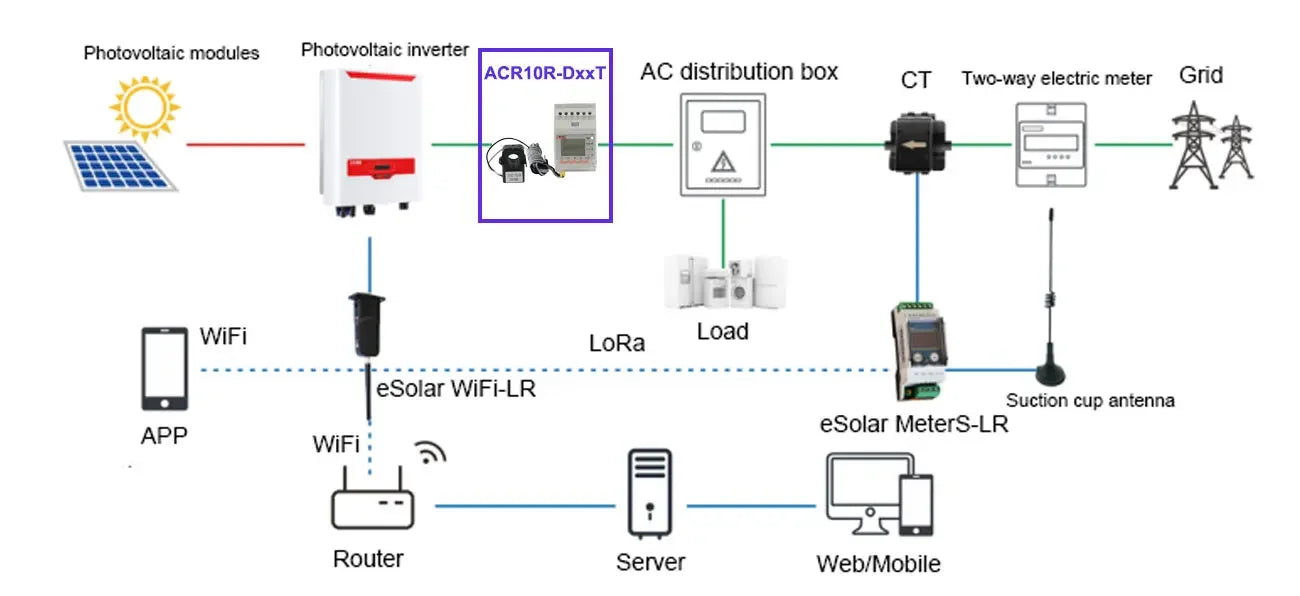

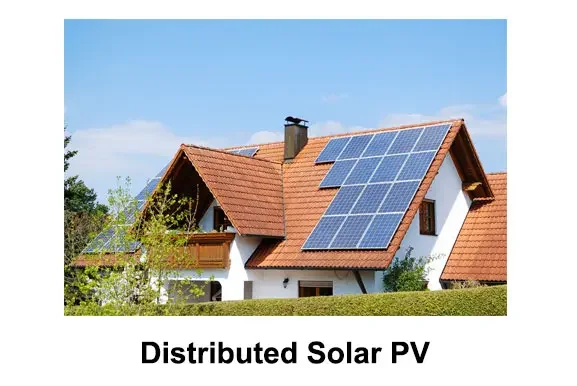

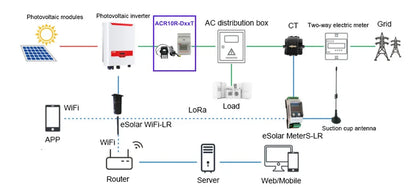

Utilité pratique dans l'énergie solaire photovoltaïque distribuée |
