SPÉCIFICATIONS

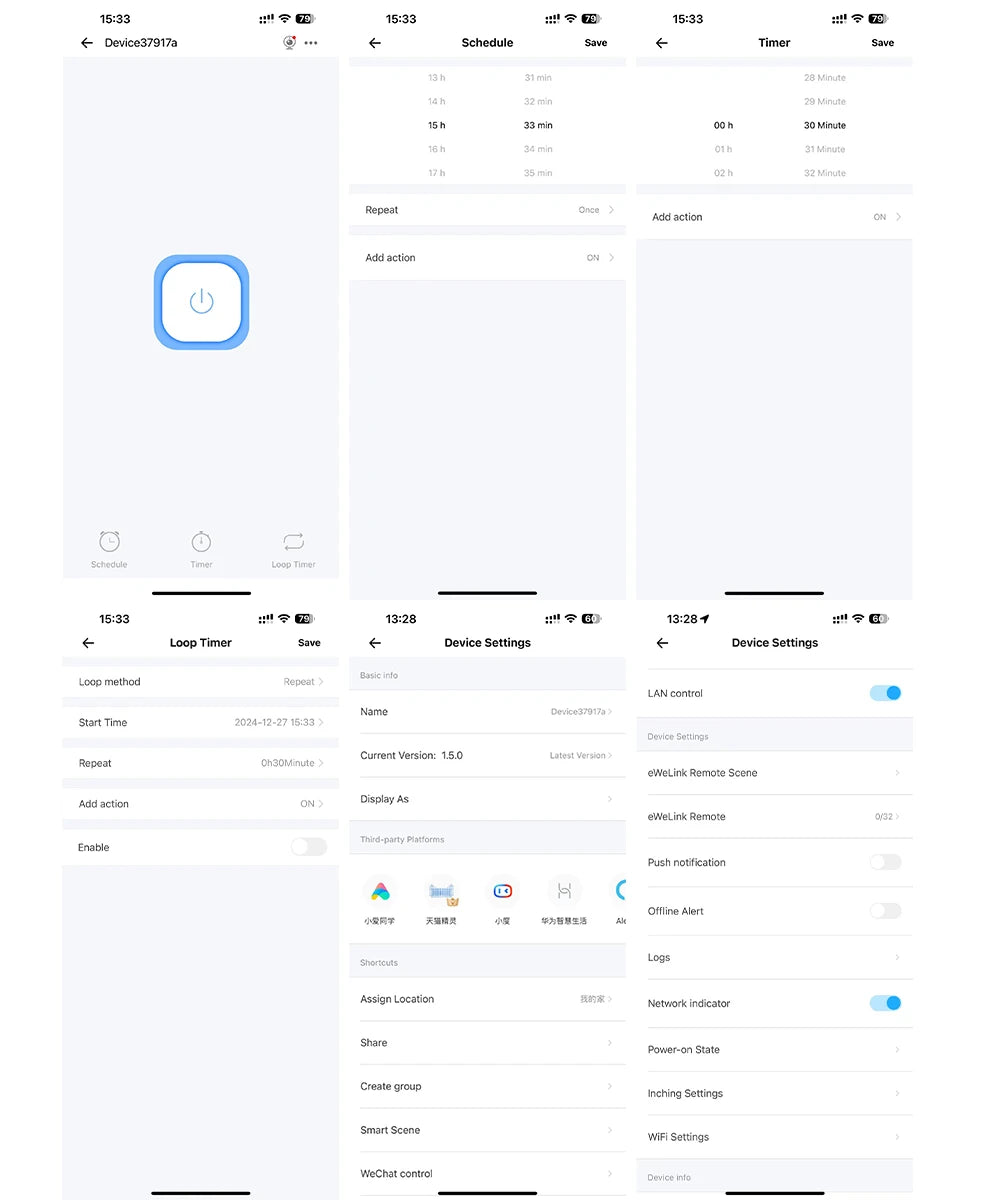

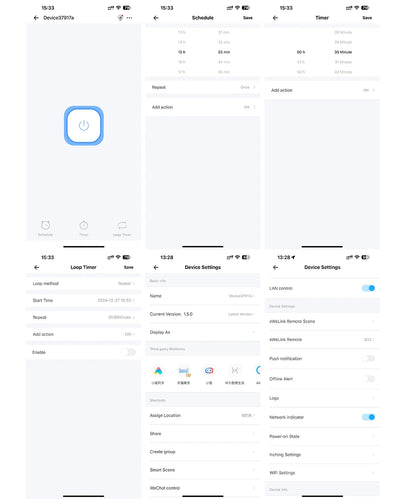

APPLICATION: eWeLink

Nom de marque: EARU

Certification: CE

Choix: oui

Méthodes de connexion: WiFi 2,4 GHz

Fréquence: 50/60Hz

Produit chimique très préoccupant: Aucun

Tension de tenue aux chocs: 8kV

Puissance d'entrée 1: Alimentation secteur

Puissance d'entrée 2: Générateur

Tension d'isolation: 690V CA

Est-ce un appareil intelligent: Oui

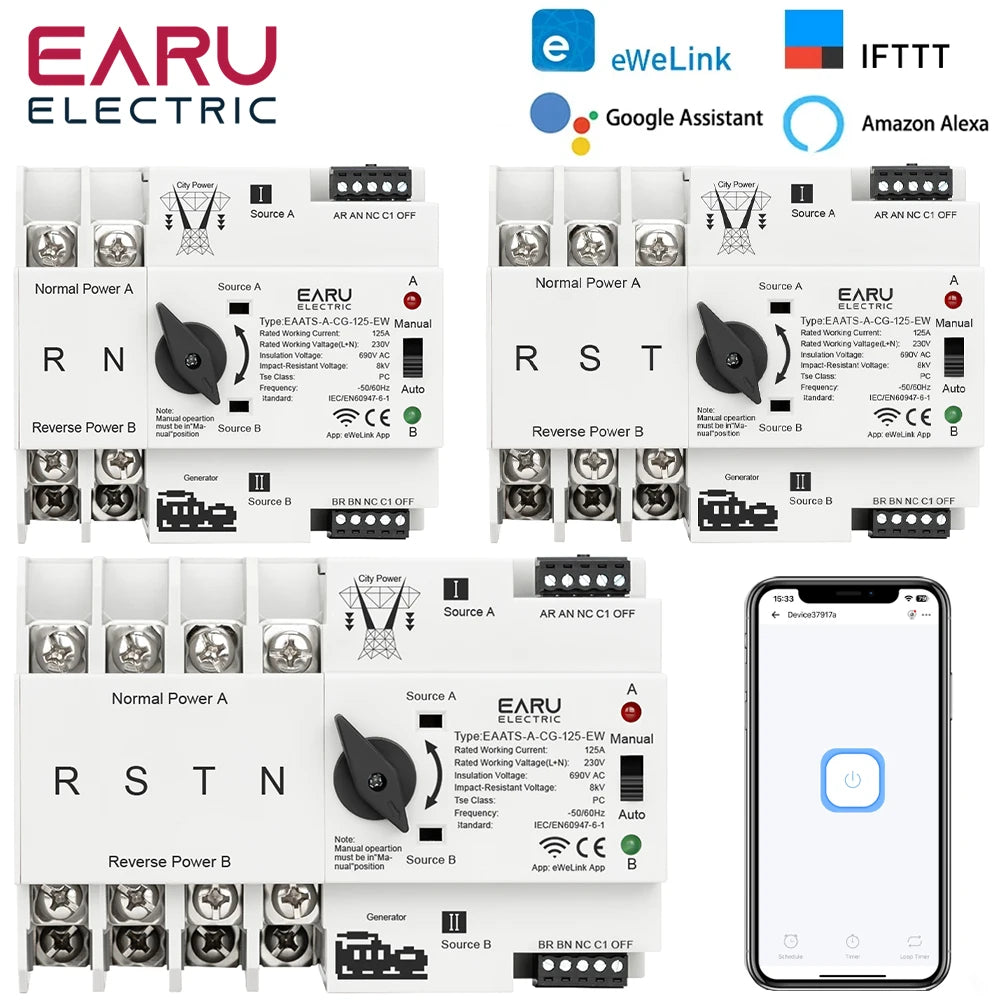

Modèle 1: ATS WIFI 2P CA 220V

Modèle 2: ATS WIFI 3P CA 380V

Modèle 3: ATS WIFI 4P CA 380V

Numéro de modèle: ATS

Origine: Chine continentale

Pôle: 2P/3P/4P

Tension nominale: 220/380V

Courant de travail nominal: 125 A

Classe TSE: PC

Type: Mini, Disjoncteur

est personnalisé: Oui

semi_Choix: oui

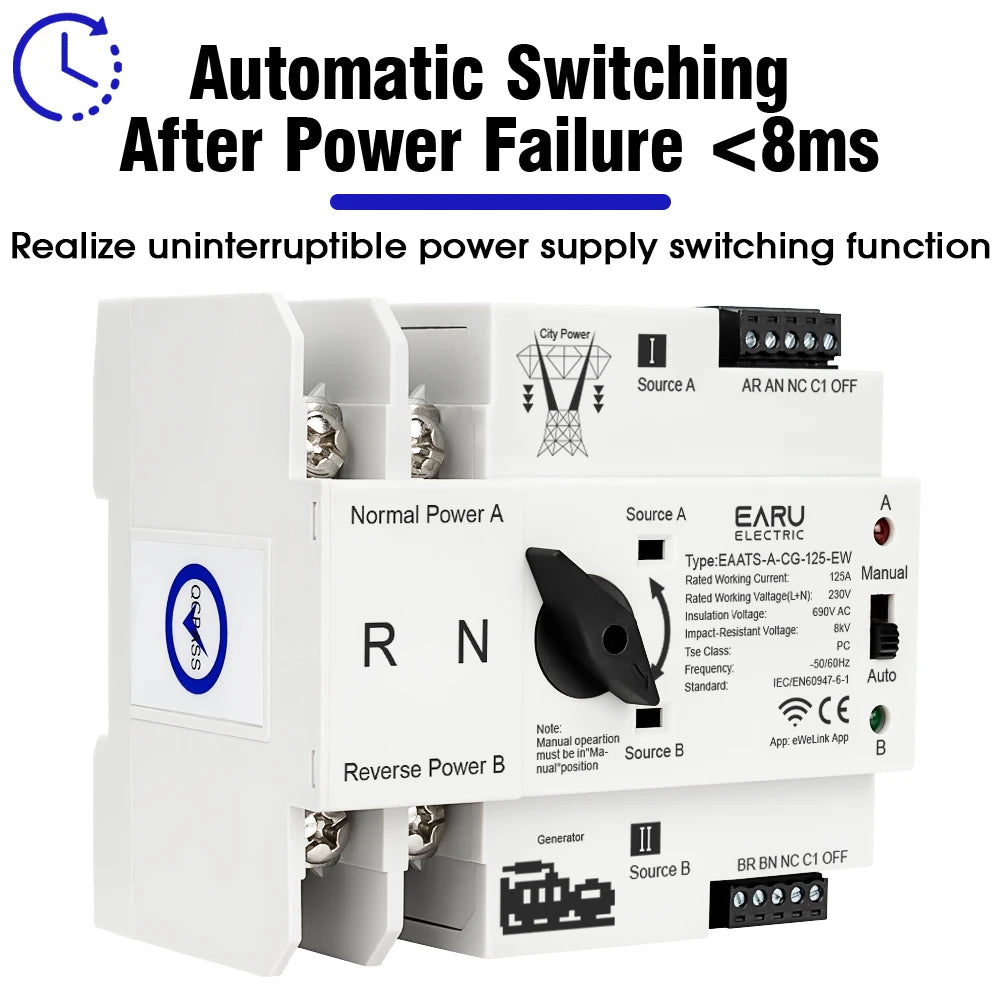

1. Généralités

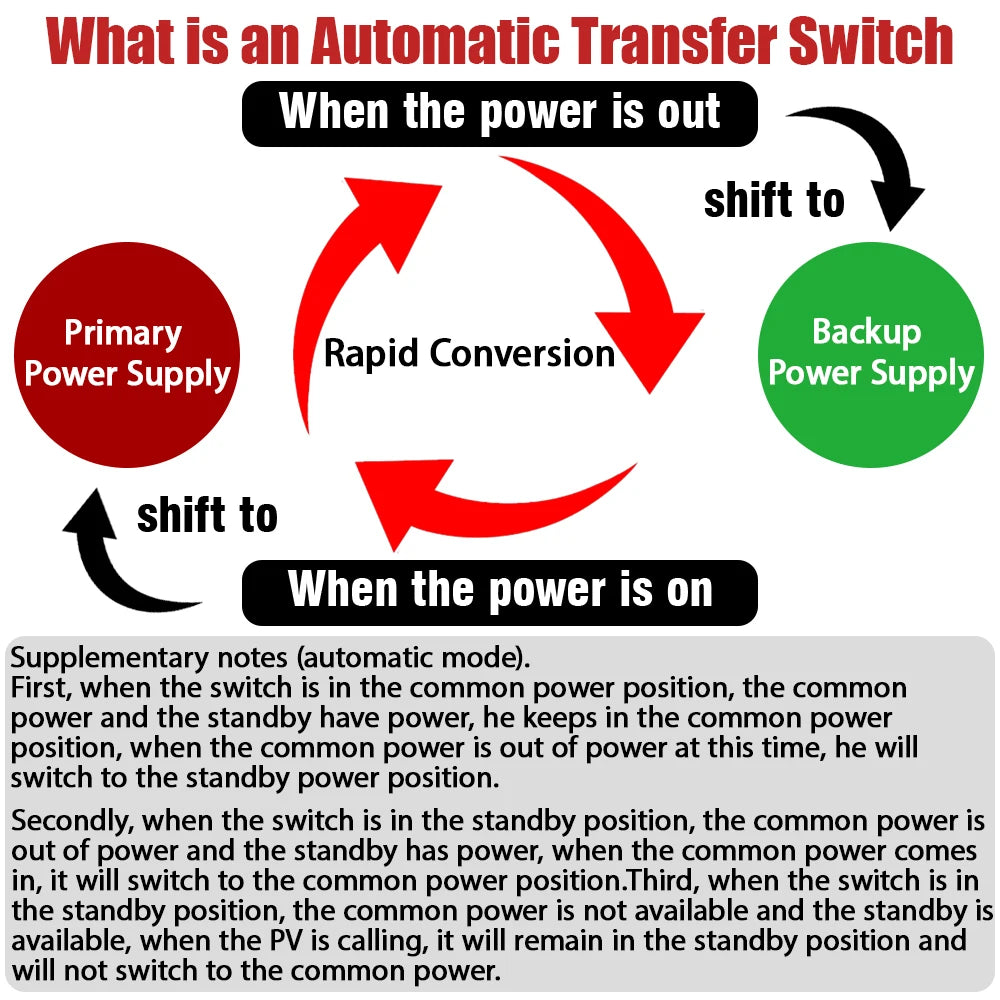

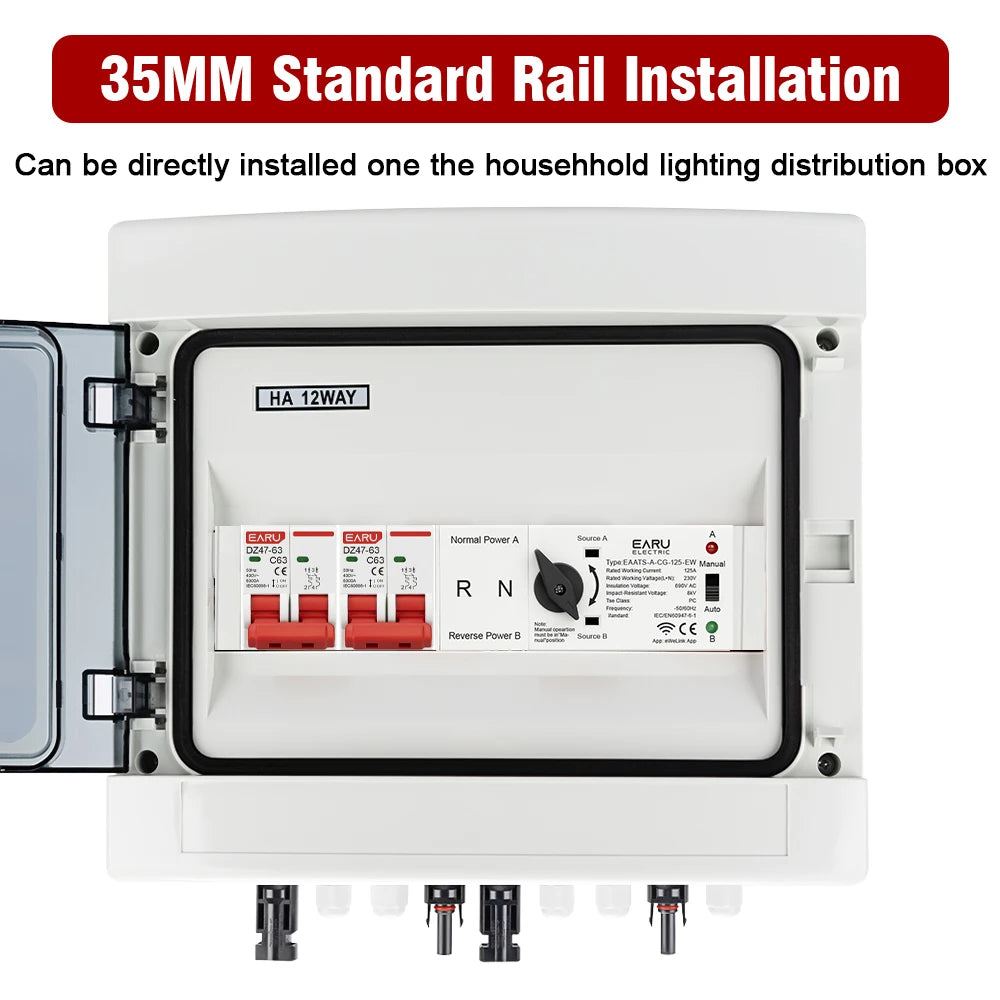

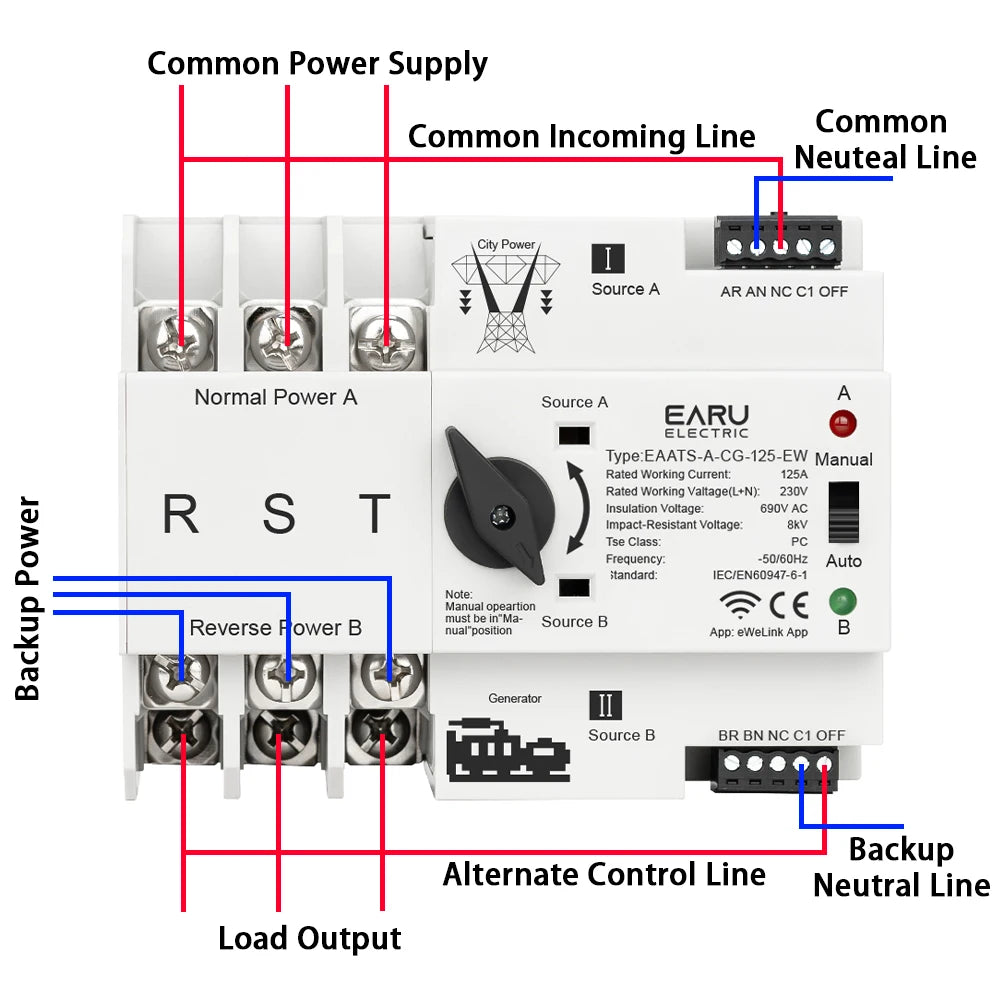

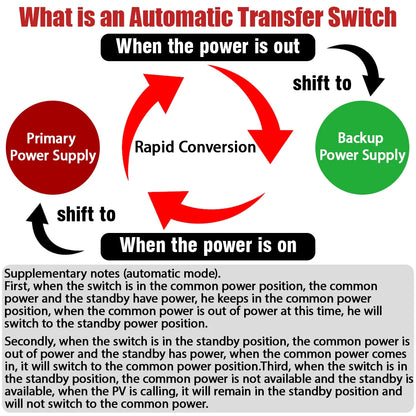

Le commutateur automatique à double alimentation est un interrupteur d'alimentation domestique miniature nouvellement développé, principalement utilisé pour vérifier si l'alimentation principale ou l'alimentation de secours est normale. Lorsque l'alimentation normale est anormale, l'alimentation de secours commence à fonctionner immédiatement, ce qui assure la continuité, la fiabilité et la sécurité de l'alimentation électrique. Ce produit est spécialement conçu pour l'installation sur rail domestique et est spécialement utilisé pour le boîtier de distribution PZ30.

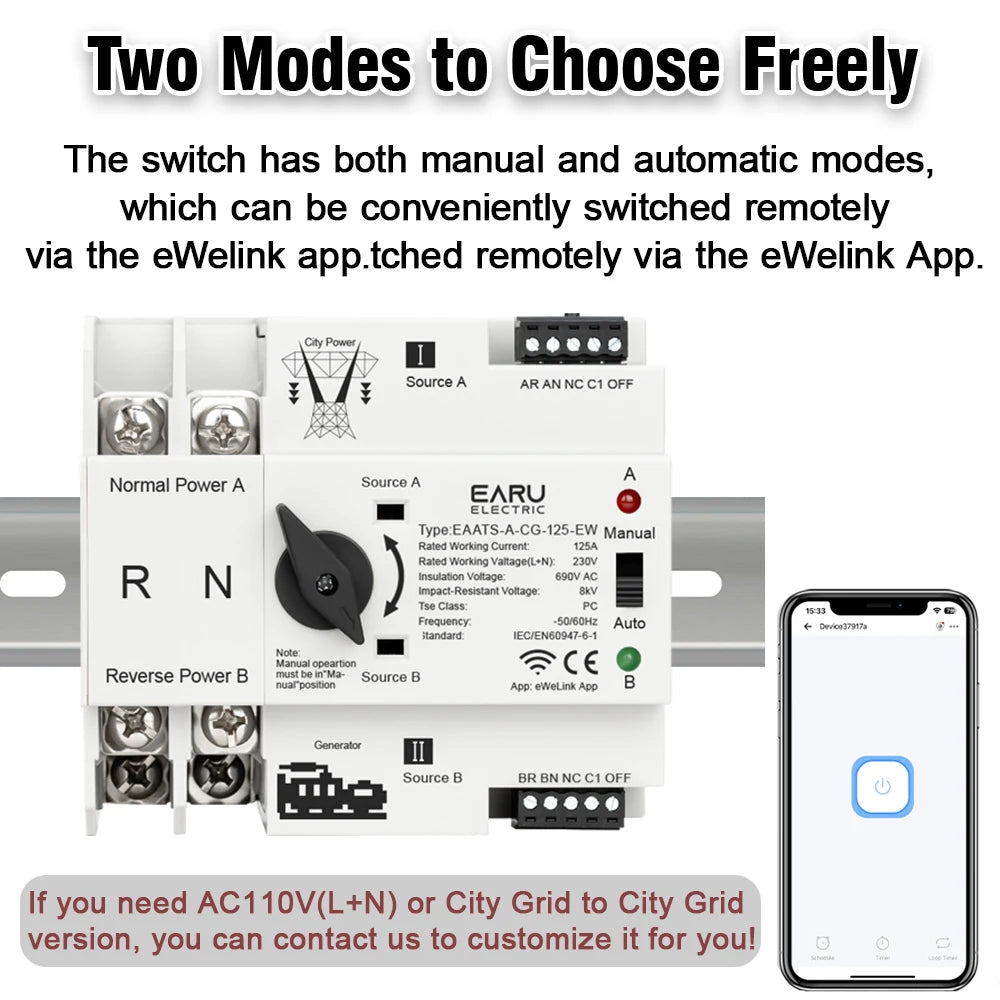

Le commutateur automatique à double alimentation convient aux systèmes d'alimentation d'urgence avec 50 ou 60 Hz et une tension nominale (L+N) de 230 V CA. L'ATS a les caractéristiques d'une structure solide, d'une conversion fiable, d'une installation et d'une maintenance pratiques et d'une longue durée de vie. Il est largement utilisé dans diverses situations où une panne de courant ne peut être supportée, et peut être actionné électriquement ou manuellement. L'ATS est composé du TSE et du contrôleur.

Selon la norme CEI 60947-6-1, Partie 6-1 : équipements et appareillages multifonctionnels, il ressort que l'ATS est l'appareil de commutation et de contrôle basse tension le plus qualifié.

2. Durée de fonctionnement normale et conditions d'installation

2.1 Température ambiante

La température maximale ne doit pas dépasser 40 ℃, la température minimale ne doit pas être inférieure à -5 ℃, et la température moyenne sur 24 heures ne doit pas être supérieure à 35 ℃.

2.2 Altitude

L'altitude du site d'installation ne doit pas dépasser 2000 m.

2.3 Conditions atmosphériques

Lorsque la température maximale atteint 40 ℃, l'humidité relative du site d'installation ne doit pas dépasser 50 % ; lorsque la température est la température minimale de -5 ℃, l'humidité relative est plus élevée, par exemple, la température est de 25 ℃ et l'humidité relative est de 90 %. En raison du changement de température, des mesures spéciales doivent être prises pour faire face à la condensation occasionnelle sur la surface du produit.

2.4 Degré de pollution

Le degré de pollution de l'ATS est conforme à la classe 3 spécifiée dans la norme CEI 60947-6-1.

2.5 Catégorie d'installation

Le type d'installation de l'ATS est conforme à la catégorie spécifiée dans la norme CEI 60947-6-1.

2.6 Conditions d'installation

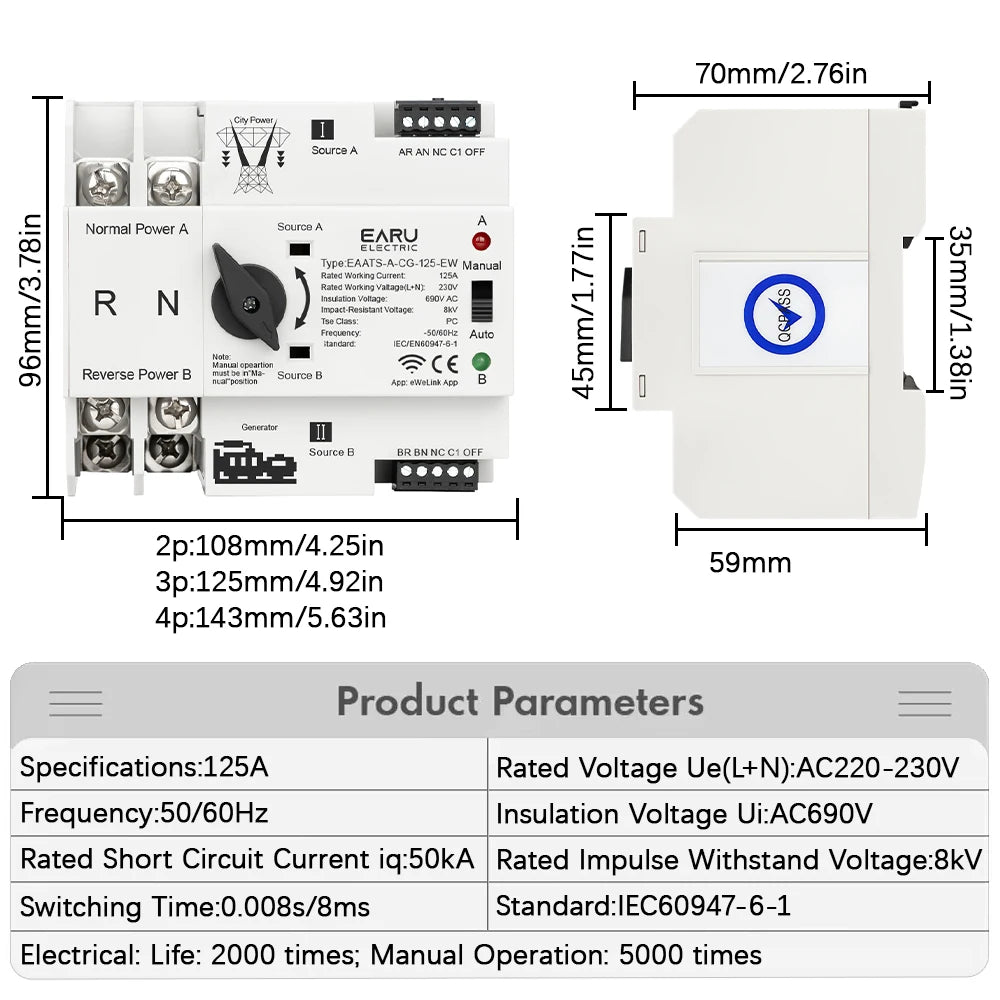

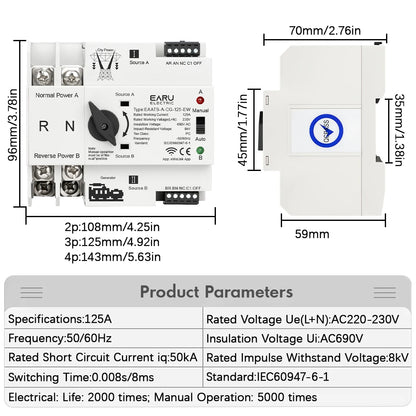

L'ATS peut être installé verticalement dans une armoire de commande ou un tableau de distribution. Assurez-vous que la distance d'installation est conforme aux exigences de la figure 1.
