1.Généralités

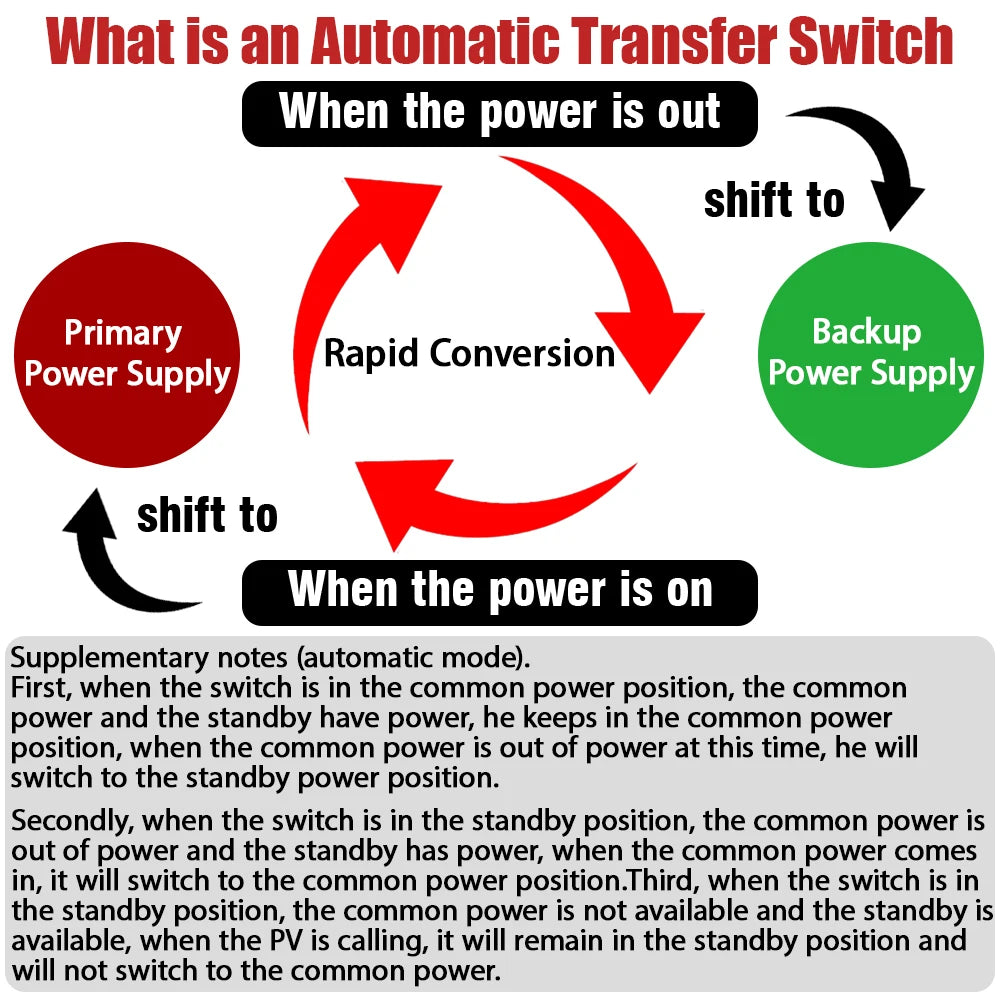

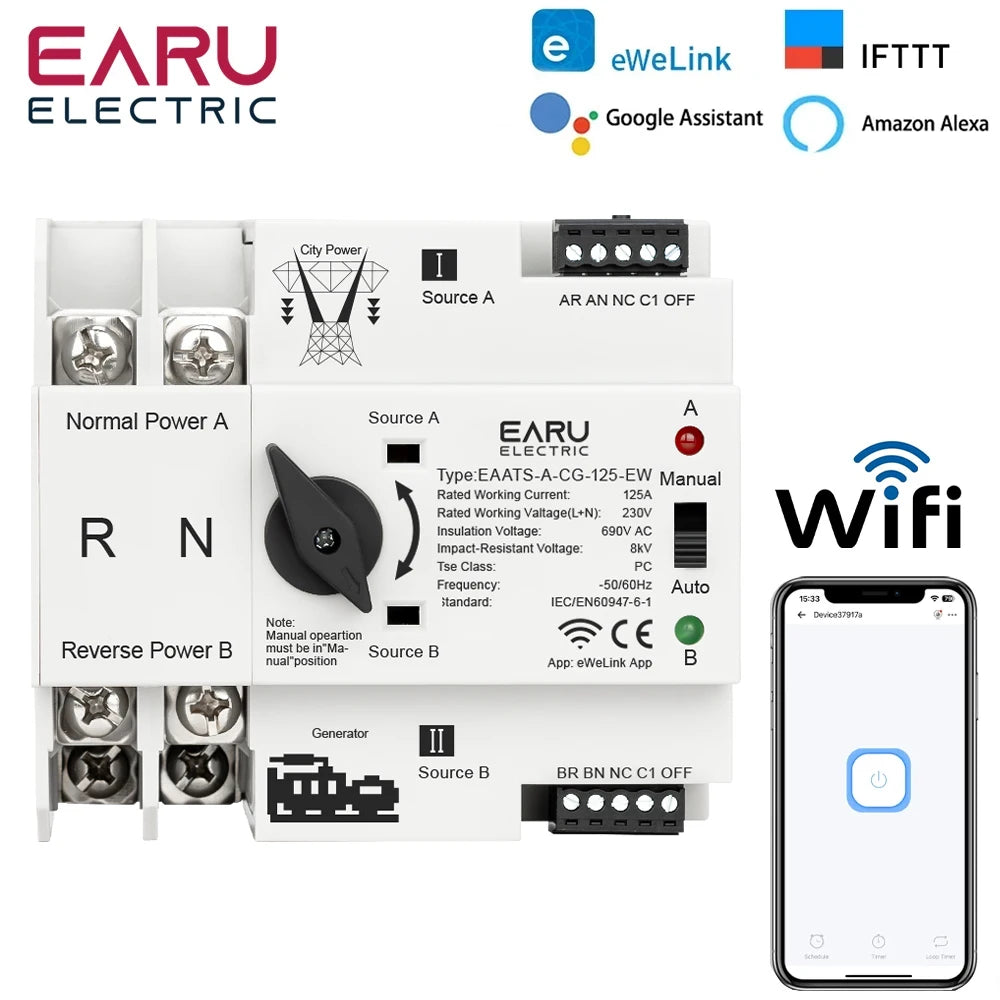

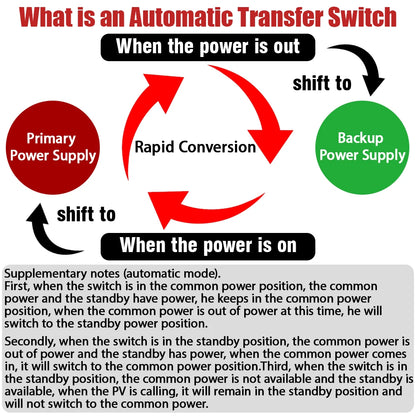

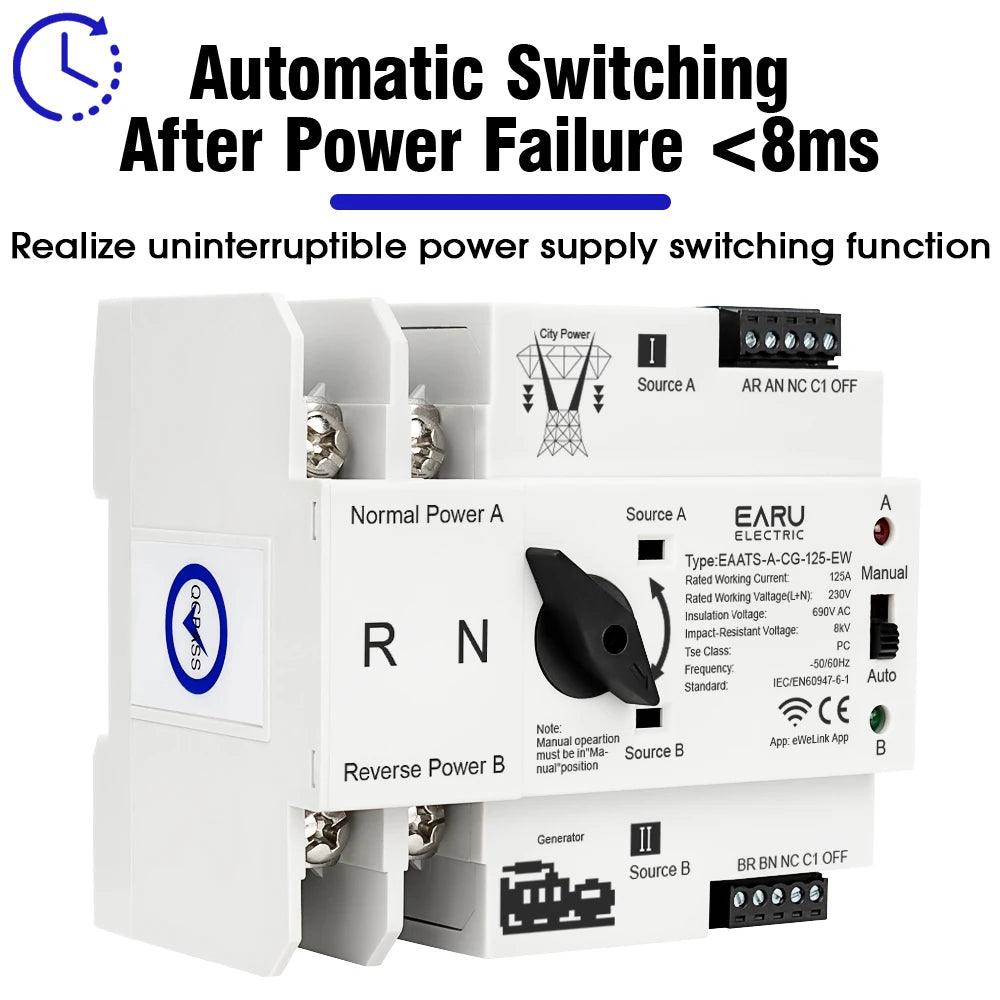

Le commutateur automatique à double alimentation est un interrupteur d'alimentation domestique miniature nouvellement développé, principalement utilisé pour vérifier si l'alimentation principale ou l'alimentation de secours est normale. Lorsque l'alimentation normale est anormale, l'alimentation de secours commence à fonctionner immédiatement, ce qui assure la continuité, la fiabilité et la sécurité de l'alimentation. Ce produit est spécialement conçu pour l'installation sur rail domestique et est spécialement utilisé pour le boîtier de distribution PZ30.

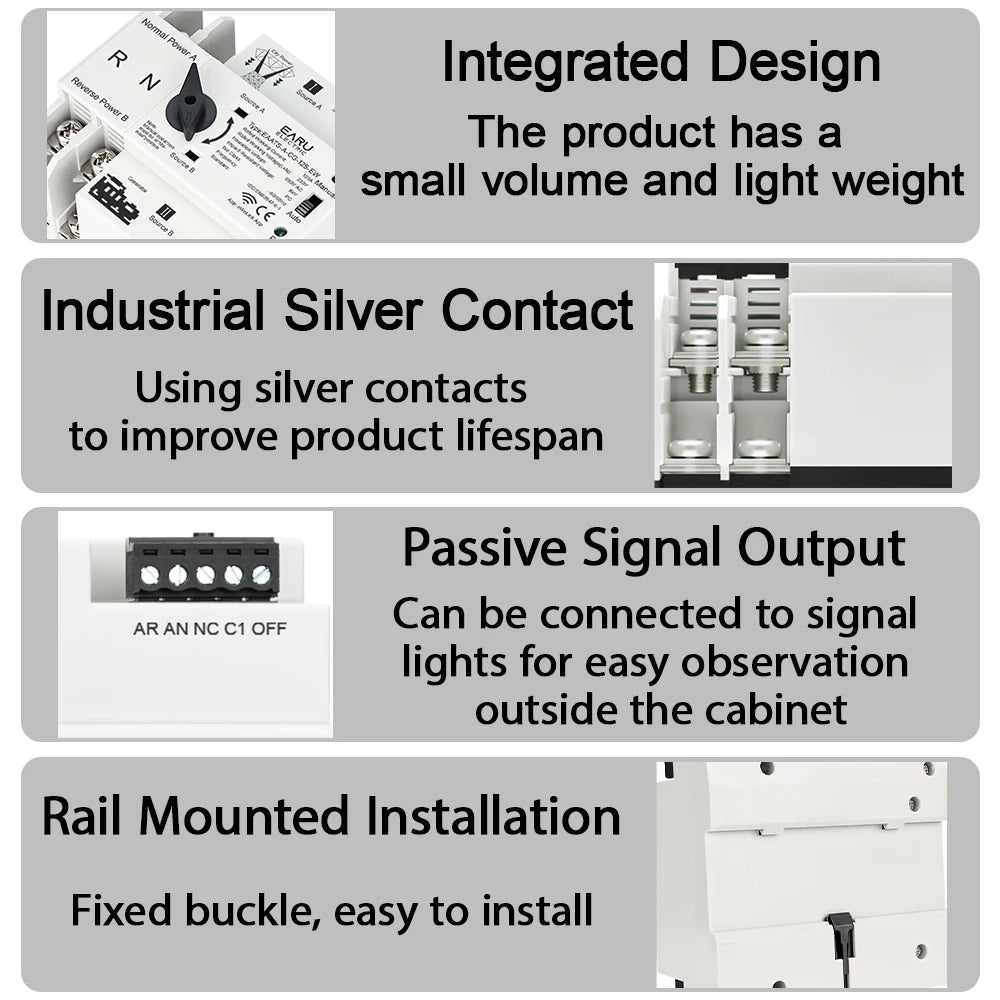

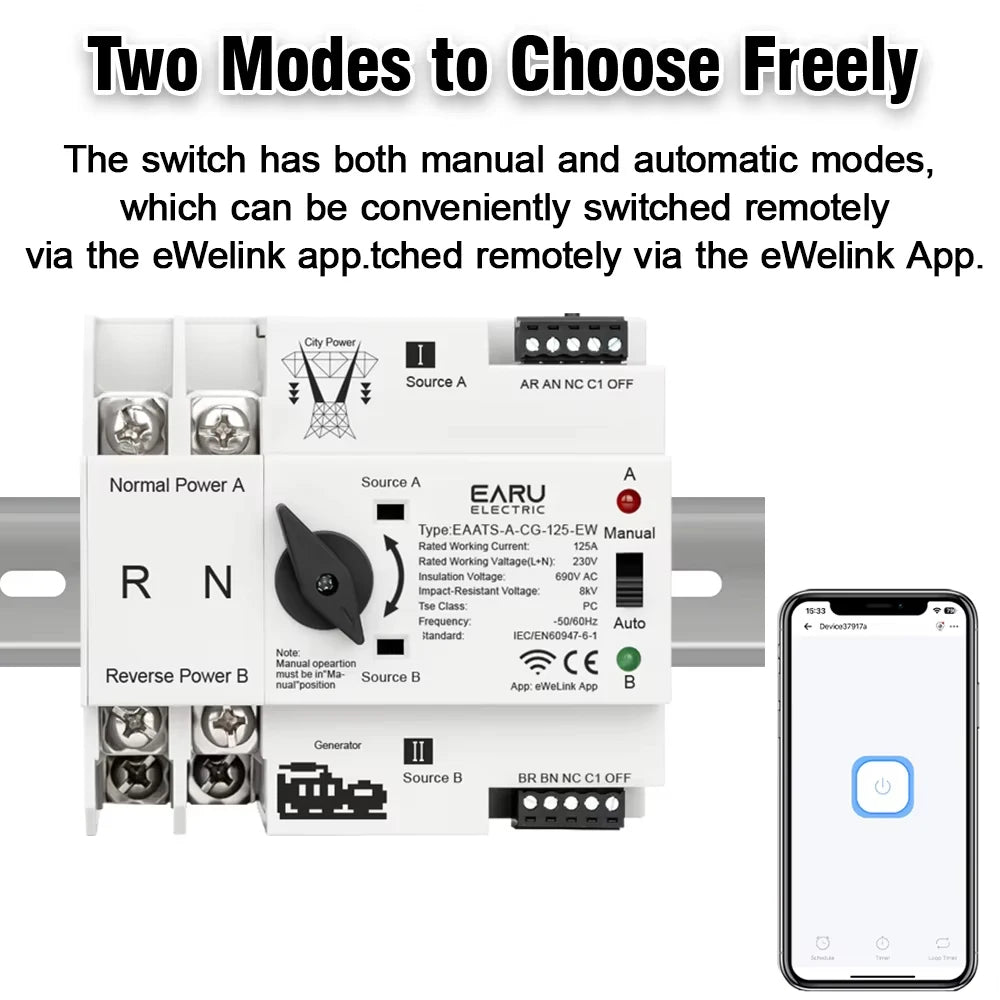

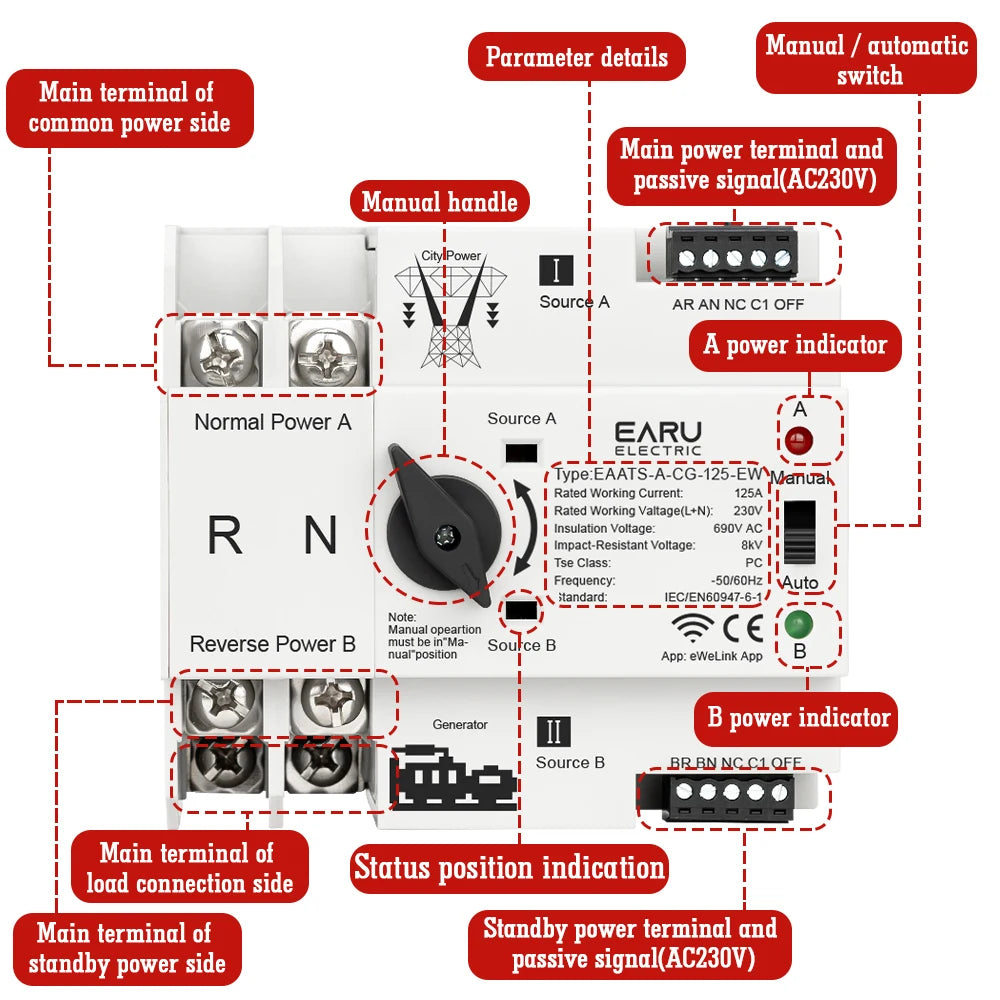

Le commutateur automatique à double alimentation convient aux systèmes d'alimentation de secours avec 50 ou 60 Hz et une tension nominale (L+N) de 230 VAC. L'ATS se caractérise par une structure solide, une conversion fiable, une installation et une maintenance pratiques et une longue durée de vie. Il est largement utilisé dans diverses situations où une panne de courant ne peut être tolérée, et peut être actionné électriquement ou manuellement. L'ATS est composé du TSE et du contrôleur.

Selon la norme lEC60947-6-1, partie 6-1 : les équipements et appareillages multifonctionnels sont formulés. On peut constater que l'ATS est l'appareillage basse tension et le dispositif de commande le plus qualifié.

2. Temps de fonctionnement normal et conditions d'installation

2.1 Température ambiante

La température maximale ne doit pas dépasser 40℃, la température minimale ne doit pas être inférieure à -5℃, et la température moyenne sur 24 heures ne doit pas être supérieure à 35℃.

2.2 Altitude

L'altitude du site d'installation ne doit pas dépasser 2000 m.

2.3 Conditions atmosphériques

Lorsque la température maximale atteint 40℃, l'humidité relative du site d'installation ne doit pas dépasser 50 % ; lorsque la température est la température minimale de -5℃, l'humidité relative est plus élevée, par exemple, la température est de 25℃ et l'humidité relative est de 90 %. En raison du changement de température, des mesures spéciales doivent être prises pour faire face à la condensation occasionnelle sur la surface du produit.

2.4 Degré de pollution

Le degré de pollution de l'ATS est conforme au degré 3 spécifié dans la norme IEC60947-6-1.

2.5 Catégorie d'installation

Le type d'installation de l'ATS est conforme à la catégorie spécifiée dans la norme 1EC60947-6-1.

2.6 Conditions d'installation

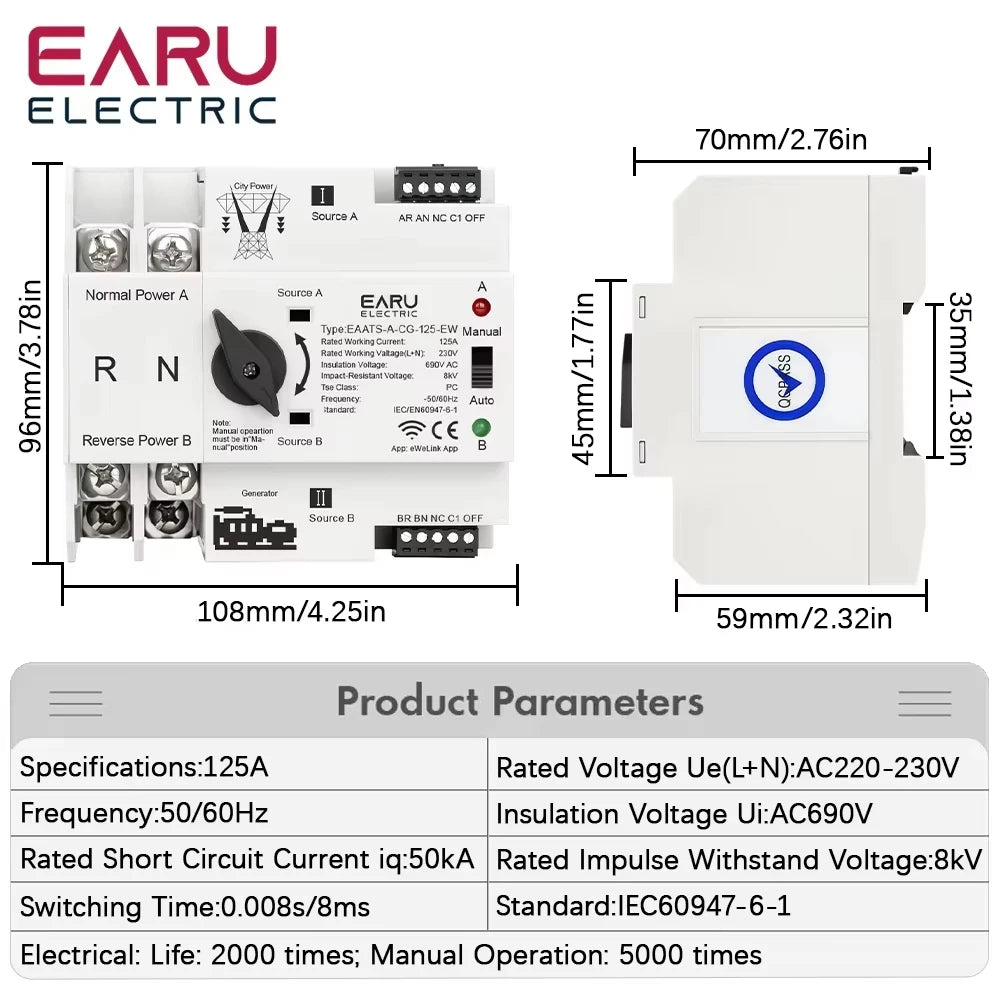

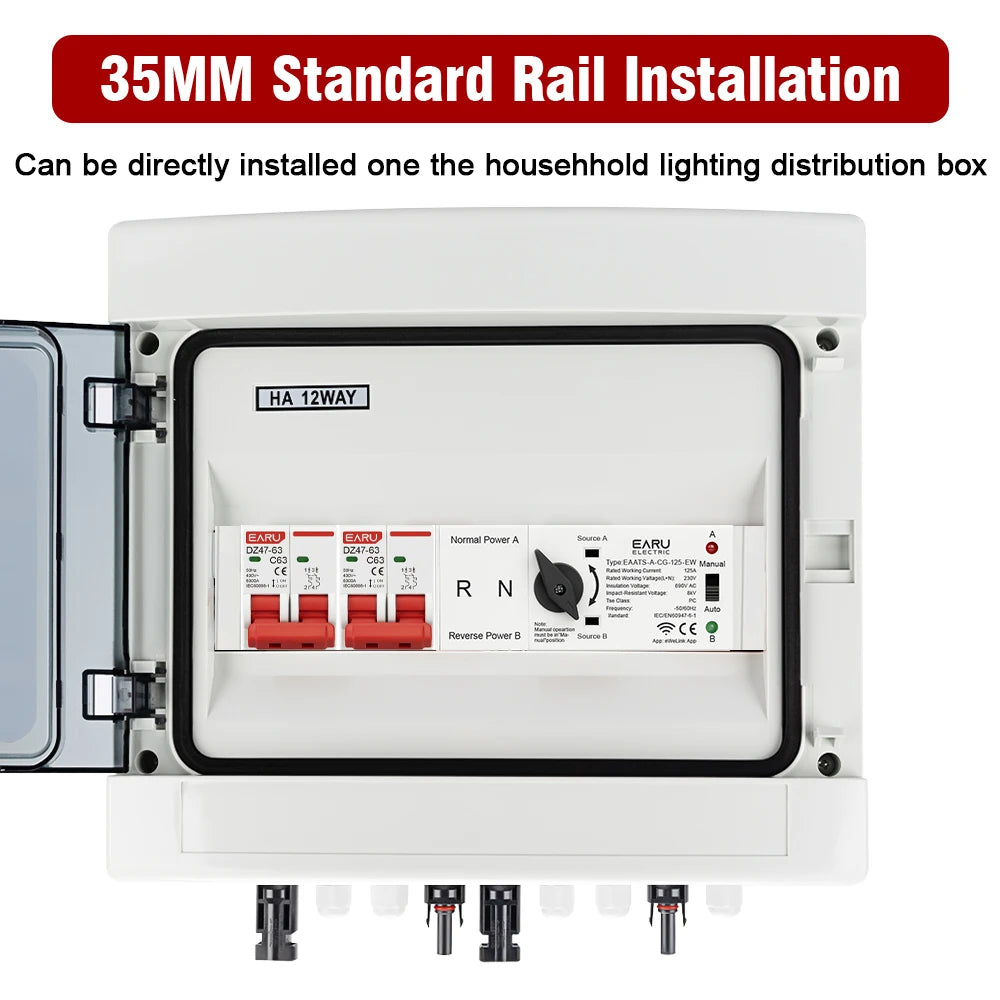

L'ATS peut être installé verticalement dans une armoire de commande ou une armoire de distribution. Assurez-vous que la distance d'installation répond aux exigences de la figure 1.
