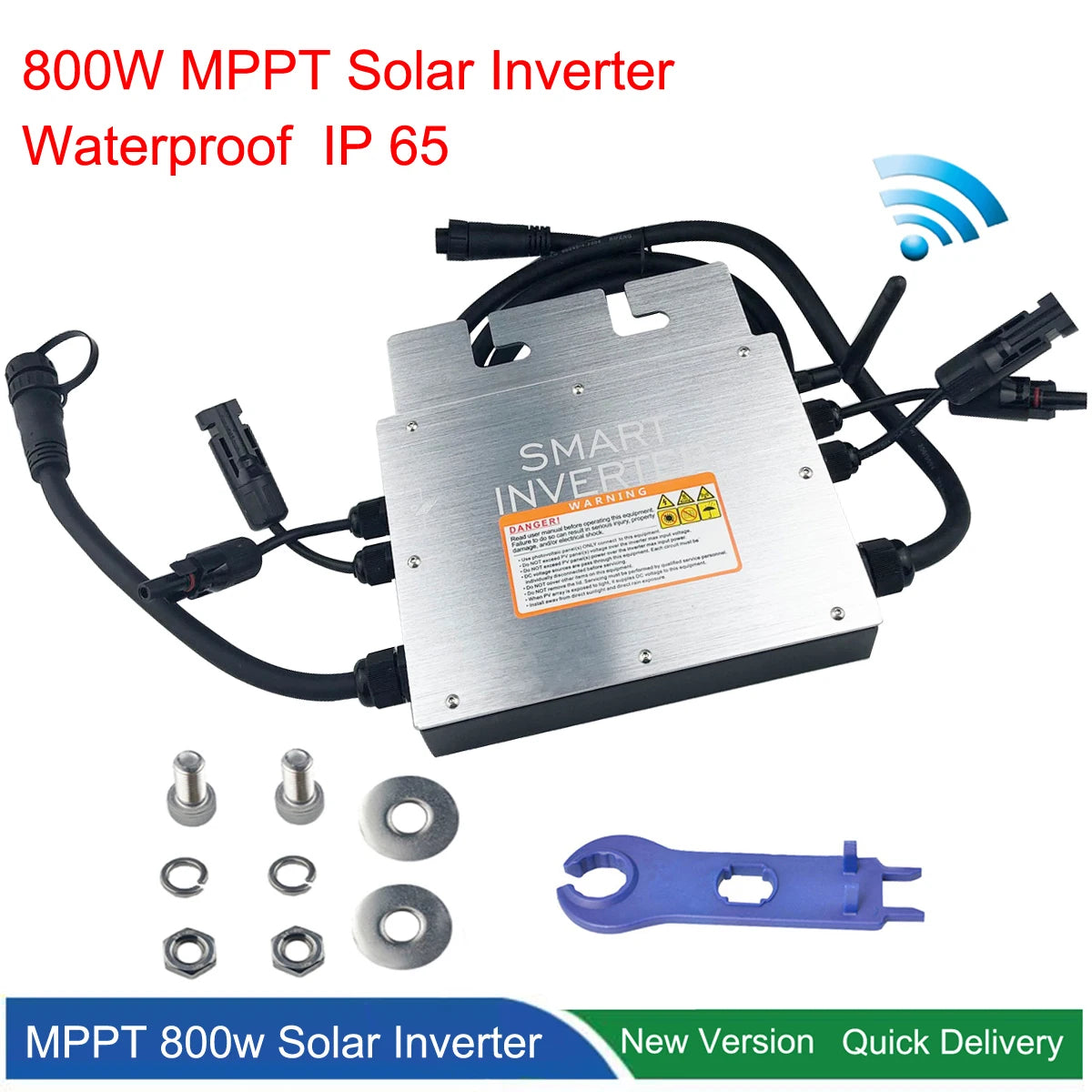

Micro onduleur solaire 800W, lien au réseau MPPT 30V 36V DC 110/220V AC pour 400/350W
Micro onduleur solaire 800W, lien au réseau MPPT 30V 36V DC 110/220V AC pour 400/350W
Impossible de charger la disponibilité du service de retrait
CARACTÉRISTIQUES
est_customisé : Oui
Poids : 2,0 kg
Garantie : 2 ans
Tension du panneau solaire suggérée : 18V 30V 36V
Taille : Taille : 185 mm x 180 mm x 38,5 mm
Tension de suivi de puissance maximale : 18-50 V
Tension de sortie : 110 V 220 V
Type de sortie : Unique
Puissance de sortie : 401 - 600KW
Fréquence de sortie : 50HZ/60HZ
Courant de sortie : MAX 17A
Origine : Chine continentale
Efficacité nominale MPPT : 99,9 %
Numéro de modèle : Micro-onduleur intelligent PV série SG800
Est-ce un appareil intelligent : OUI
Communication (onduleur vers DataBox) : 2,4 G sans fil
Certification : UL
Certification : RoHS
Certification : FCC
Certification : CE
Micro-onduleur solaire PV 800W connecté au réseau, micro-onduleur intelligent MPPT, 30V 36V DC 110V 220V AC pour panneau solaire 300W 350W 400W
Fonctionnalité:
1. Une seule unité se connecte à un module PV
2. Puissance de sortie CA maximale de 800 W
Dimensions
Serie de produits |
Série SG800 |
||
Modèle |
SG800MD |
SG800HD |
SG800TD |
(Régulier) |
(Sur mesure) |
(Sur mesure) |
|
Données d'entrée (DC, PV) | |||

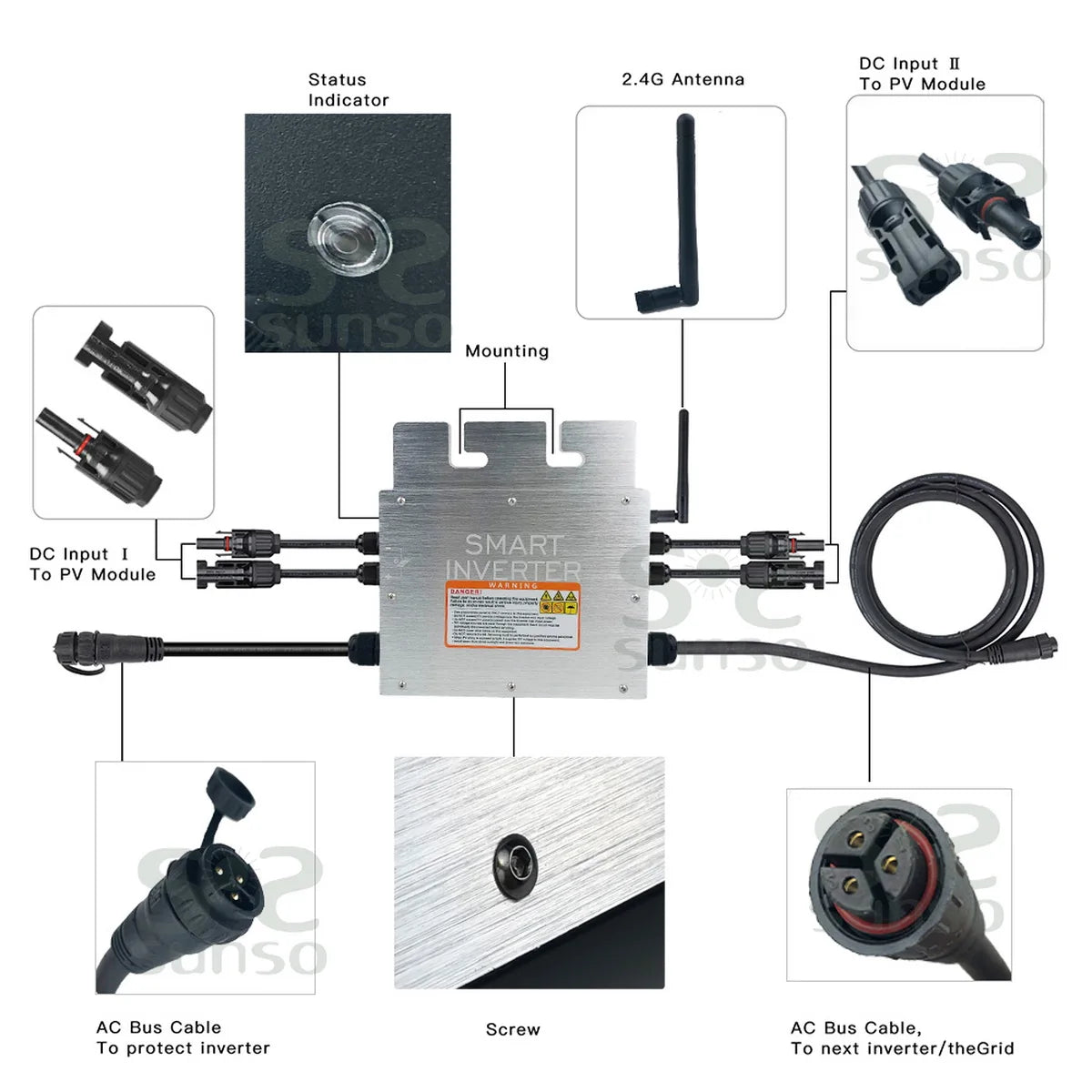

Nombre d'entrées Connecteur MC4 |
2 ensembles |
2 ensembles |
2 ensembles |
Plage de tension MPPT |
24V-40V |
36V-60V |
80V-115V |
Plage de tension de fonctionnement |
18V-50V |
30V-70V |
70V-120V |
Tension d'entrée maximale |
50V |
70V |
120V |
Tension de démarrage |
18V |
30V |
70V |
Puissance d'entrée maximale |
2*400W |
2*400W |
2*400W |
Courant d'entrée maximal |
2*17A |
2*11,2A |
2*5,3A |
Données de sortie (AC) | |||
Type de réseau monophasé |
120V et 230V |
||
Puissance de sortie nominale |
780W |
||
Puissance de sortie maximale |
800W |
||
| Courant de sortie nominal |
@120 VCA :6,5 A / @230 VCA : 3,4 A |
||
Tension de sortie nominale |
120 VCA / 230 VCA |
||
Plage de tension de sortie par défaut |
@120VAC : 80V-160V / @230VAC : 180V-280V |
||
Fréquence de sortie nominale |
50 Hz / 60 Hz |
||
Plage de fréquence de sortie par défaut |
@50Hz : 47,5Hz-52,5Hz / @60Hz : 57,5Hz-62,5Hz |
||
Facteur de puissance |
>0,99 |
||
Distorsion harmonique totale |
THD <5 % |
||
Nombre maximum d'unités par succursale |
@120VAC : 4 unités / @230VAC : 7 unités |
||
Efficacité | |||
Efficacité maximale |
95% |
||
Efficacité pondérée CEC |
@120VAC : 92,5% / @230VAC : 93,5% |
||
Efficacité nominale MPPT |
99,90% |
||
Consommation d'énergie nocturne |
<700mW |
||
Données mécaniques | |||
Plage de température ambiante de fonctionnement |
-40°C à +65°C |
||
Plage de température de stockage |
-40°C à +85°C |
||

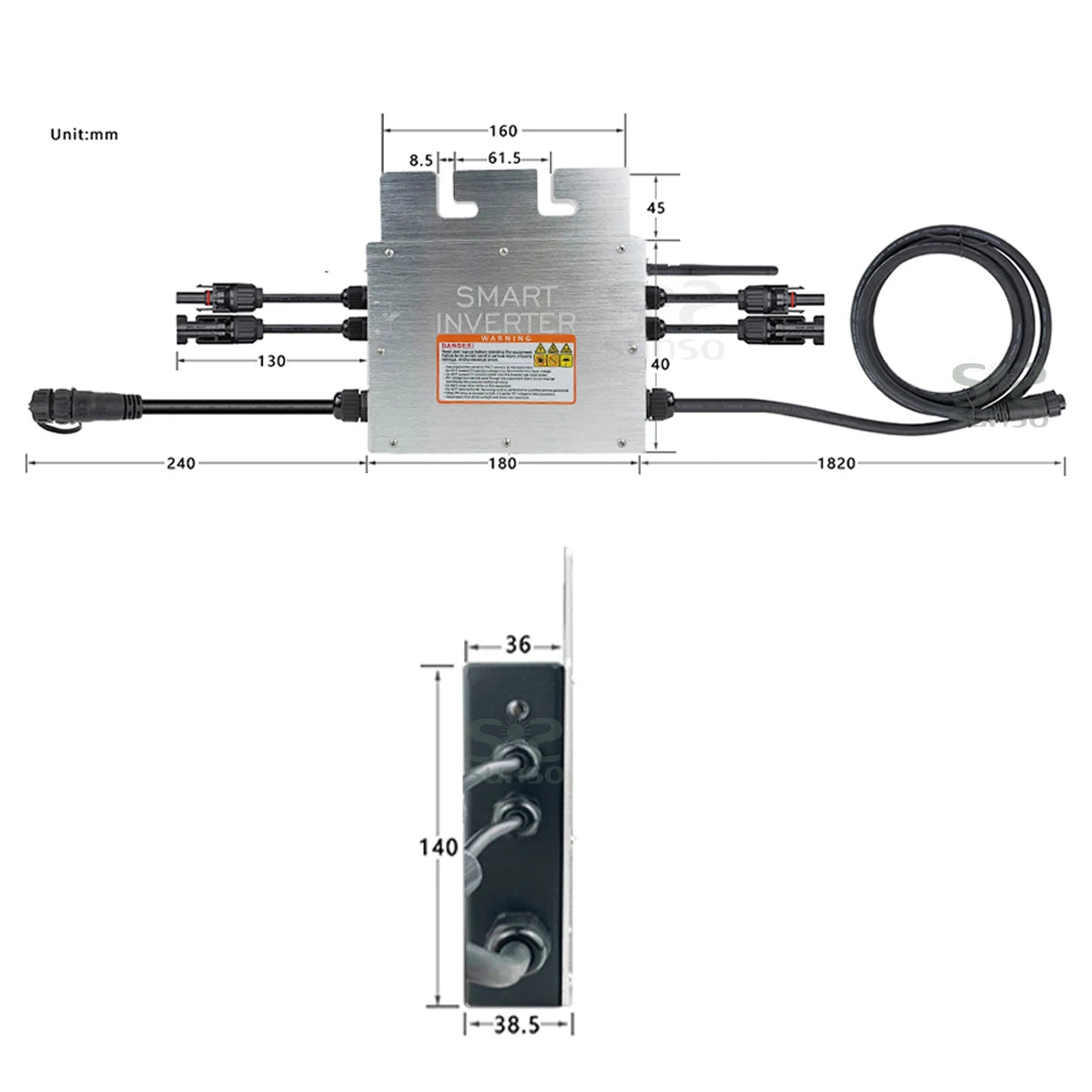

Dimensions (L x H x P) |
185 mm x 180 mm x 38,5 mm (connecteurs et câbles non inclus) |
||
Poids |
1,5 kg |
||

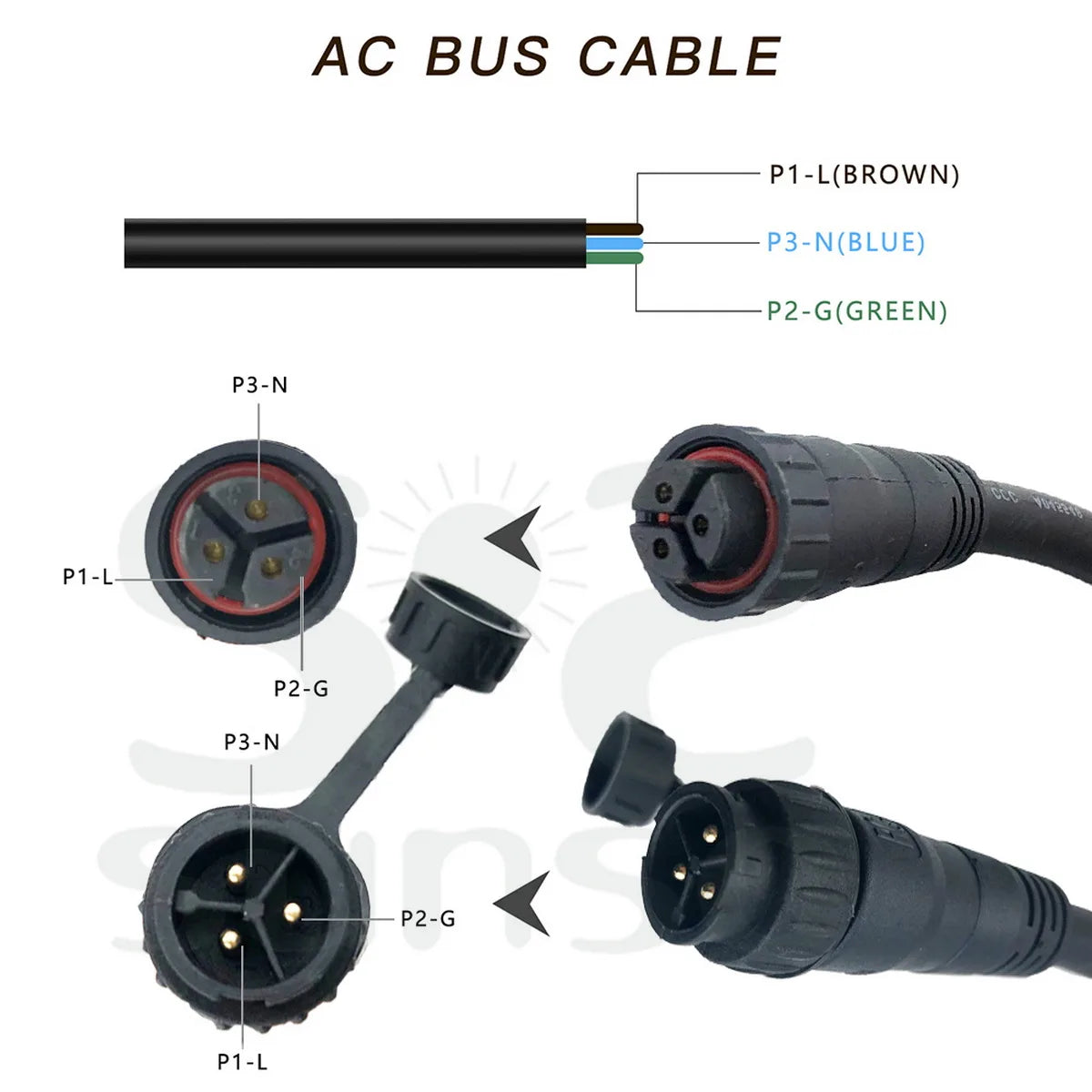

Courant maximum du câble de bus CA |
20A |
||
Qualité imperméable |
IP65 |
||
Mode refroidissement |
Convection naturelle – Pas de ventilateurs |
||
Autres caractéristiques | |||
Communication (onduleur vers DataBox) |
2.4G sans fil |
||
Conception du transformateur |
Transformateurs haute fréquence, isolés galvaniquement |
||
Terre intégrée |
La mise à la terre de l'équipement est assurée par le PE du câble AC. Aucun terrain supplémentaire n'est requis. |
||
Fonctions de protection |
Protection d'îlot isolé, protection de tension, protection de fréquence, protection de température, protection de courant, etc. |
||
Conformité de conception |
NB/T32004:2013,NB/T32004:2013,EN61000-3-2,EN62109,VDE0126,UL1741, etc. |
||

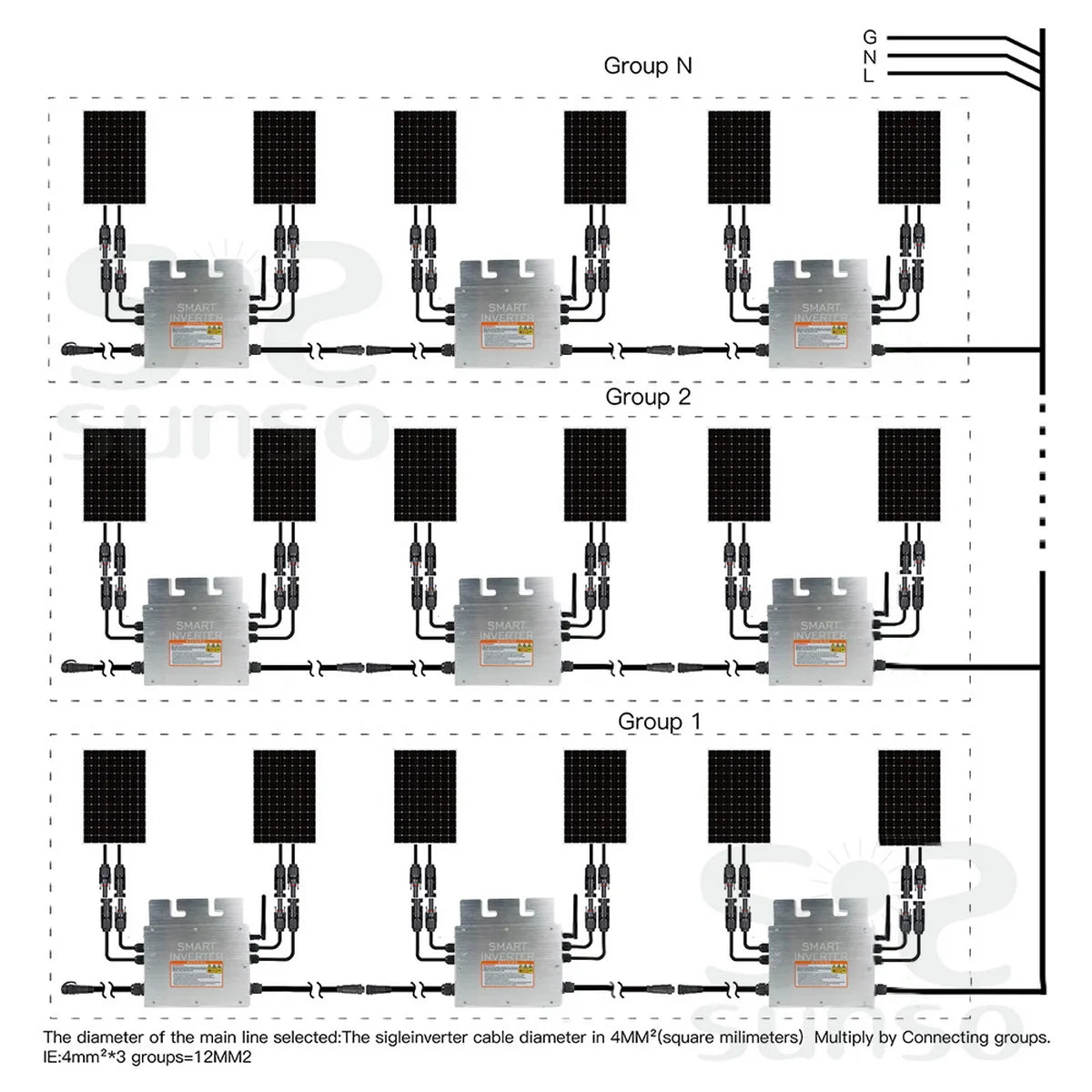

Schéma d'installation pour SG600

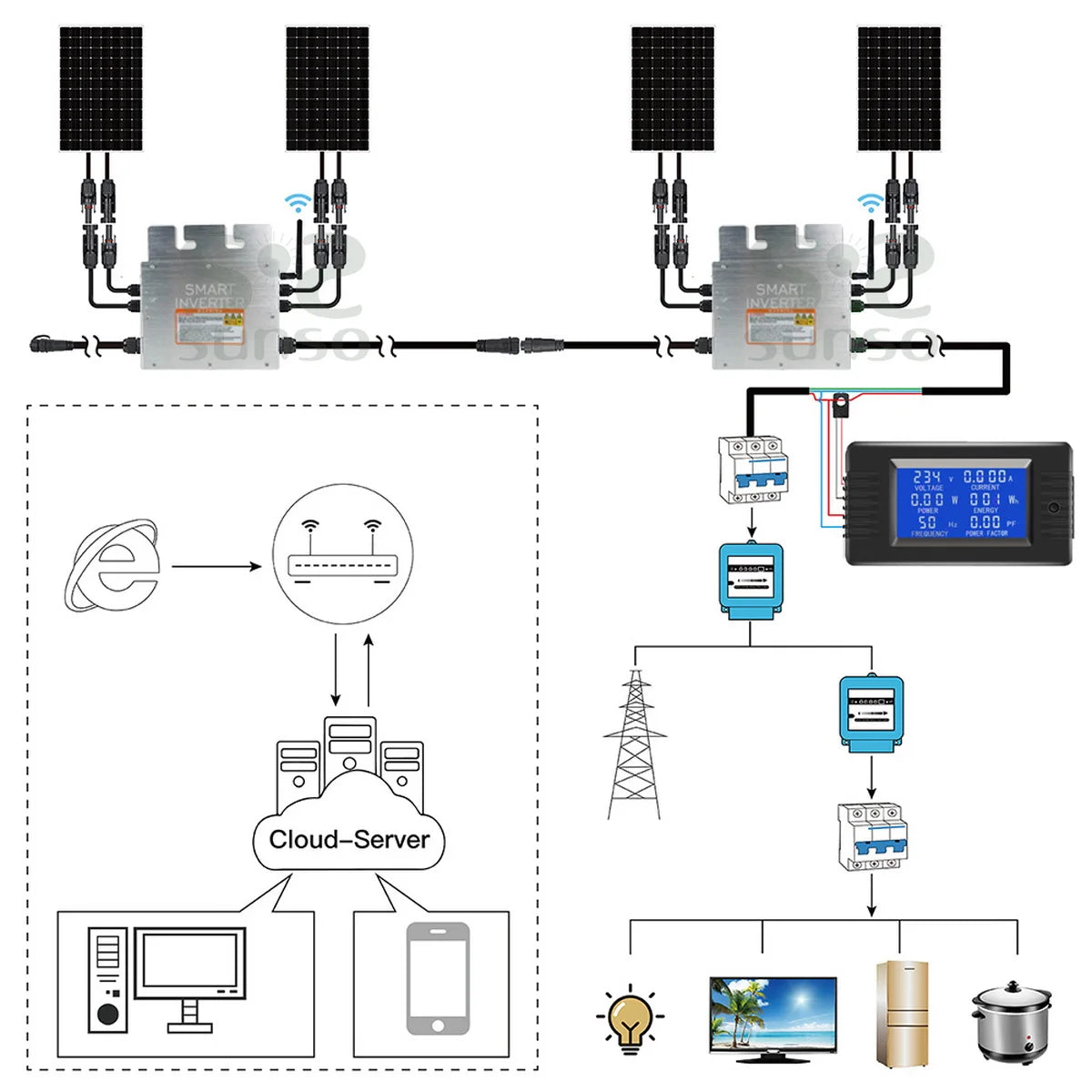

Schéma de câblage pour SG600
