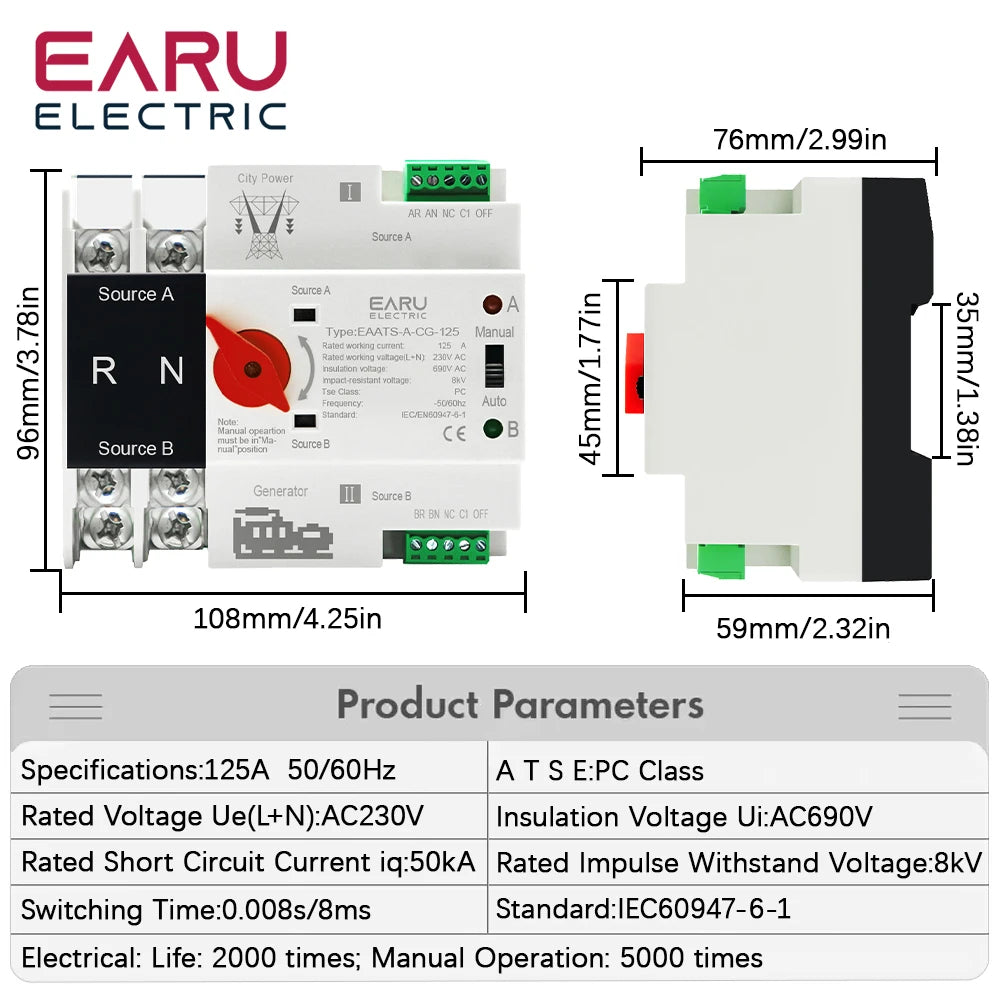

SPÉCIFICATIONS

Nom de marque: EARU

Certification: CE

Choix: oui

Fréquence: 50/60Hz

Produit chimique hautement préoccupant: Aucun

Tension de tenue aux chocs: 8kV

Puissance d'entrée 1: Alimentation secteur

Puissance d'entrée 2: Générateur

Tension d'isolation: 690V AC

Est un appareil intelligent: Non

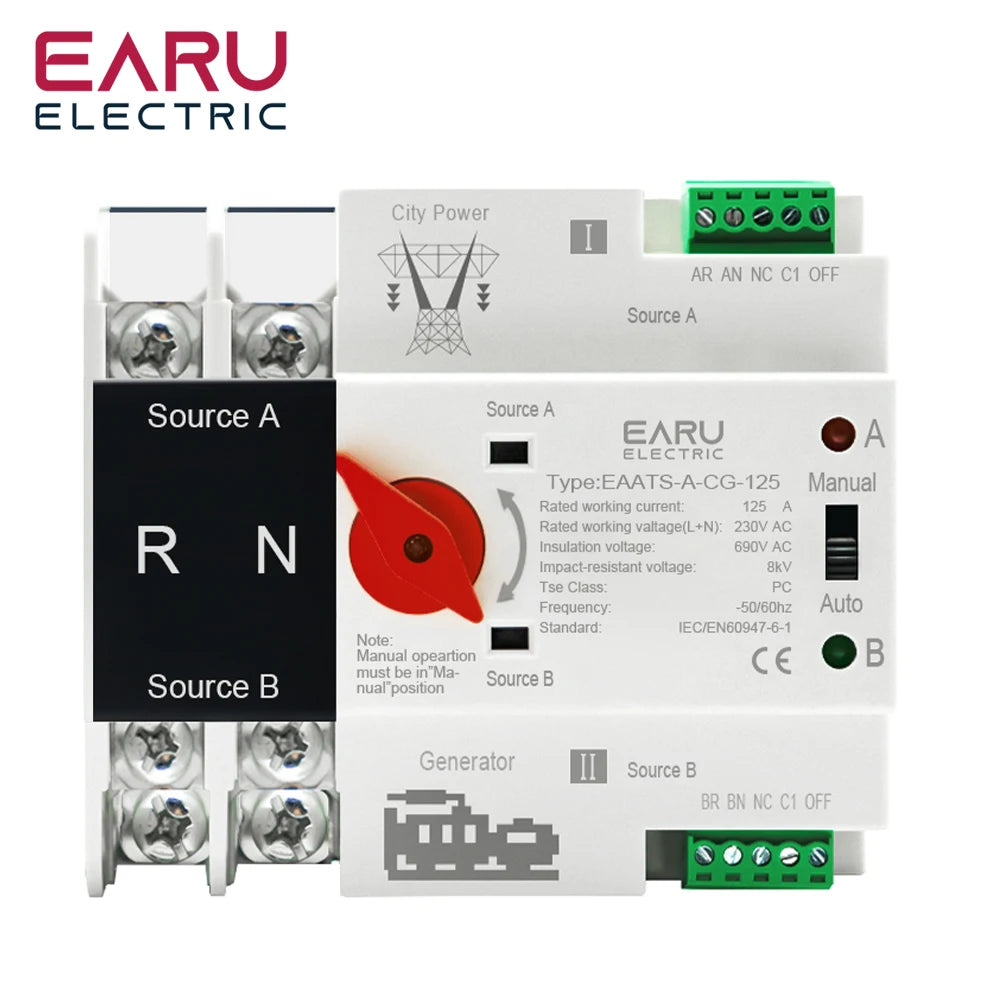

Modèle: ATS 2P AC 220V

Numéro de modèle: ATS

Origine: Chine continentale

Tension nominale: 220V

Courant de fonctionnement nominal: 125 A

Tension de fonctionnement nominale: 230 AC

Classe TSE: PC

Type: Mini, Disjoncteur

Personnalisé: Oui

Semi-choix: oui

1. Généralités

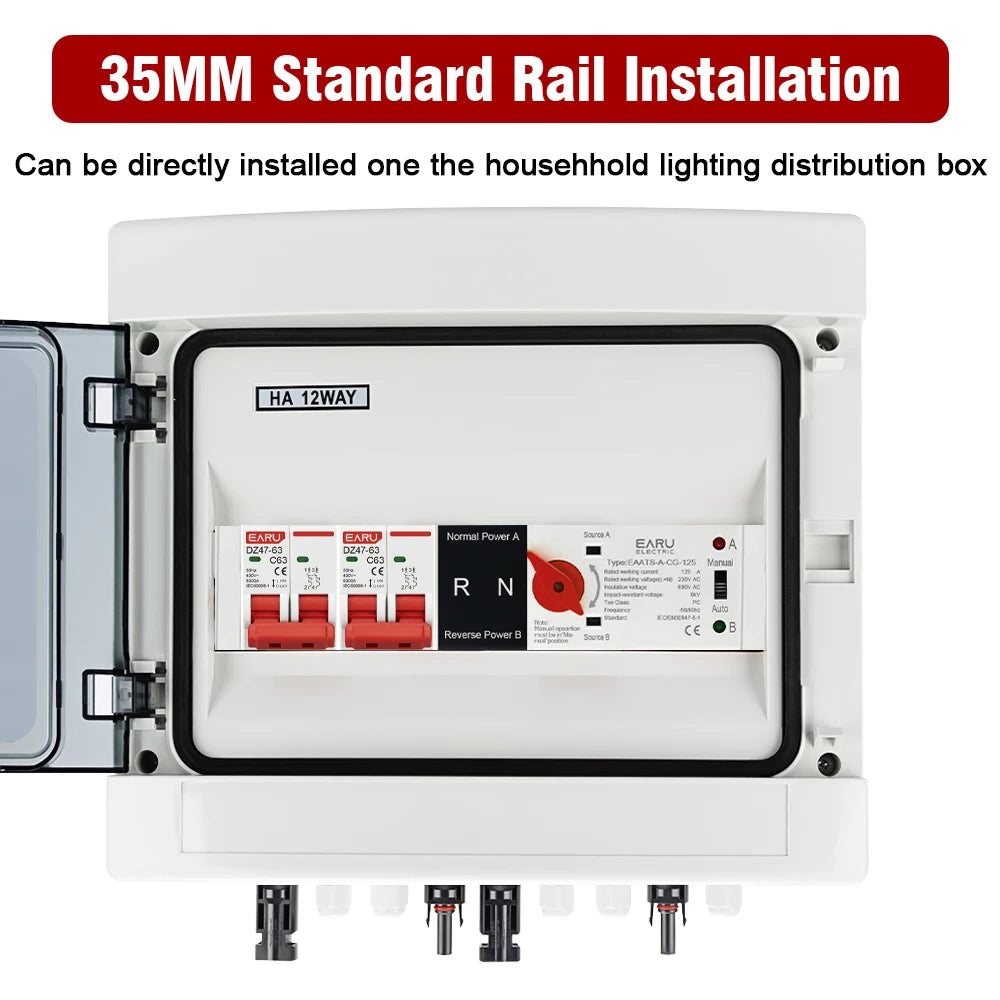

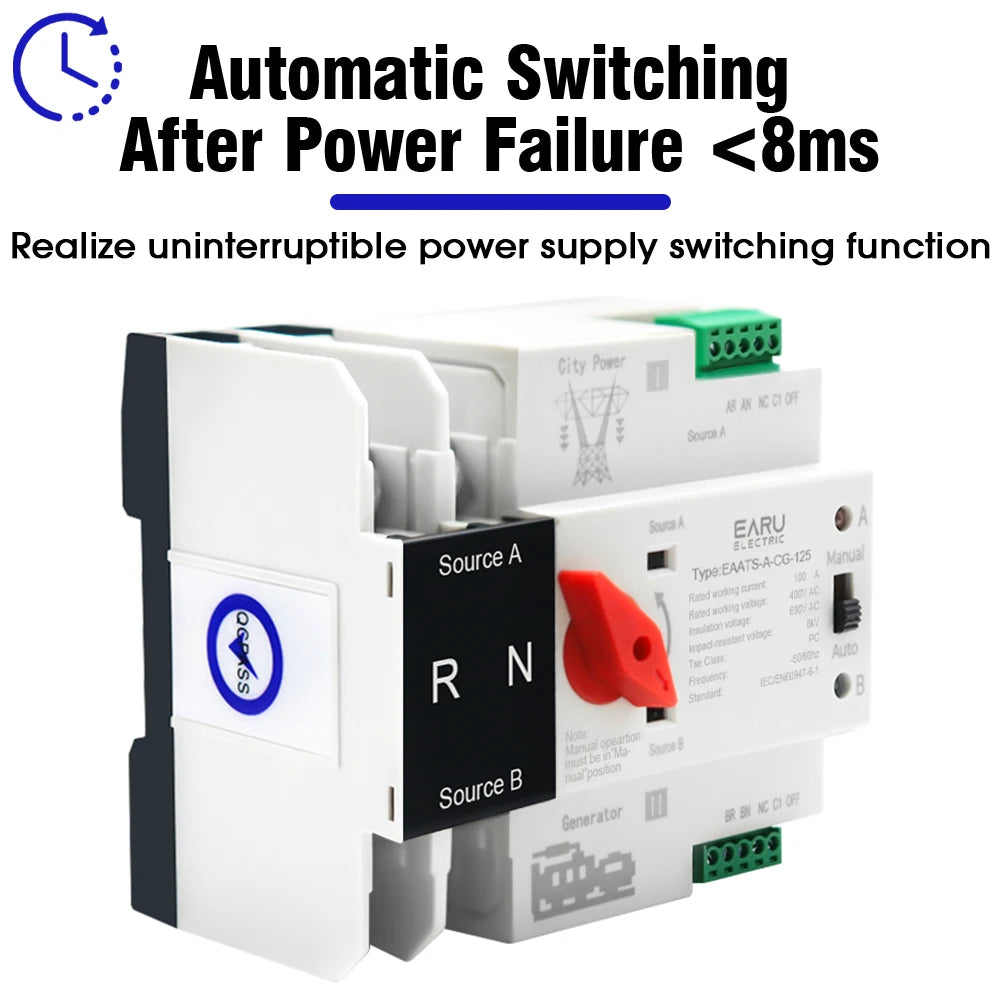

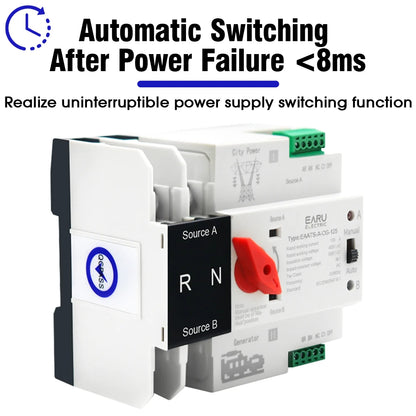

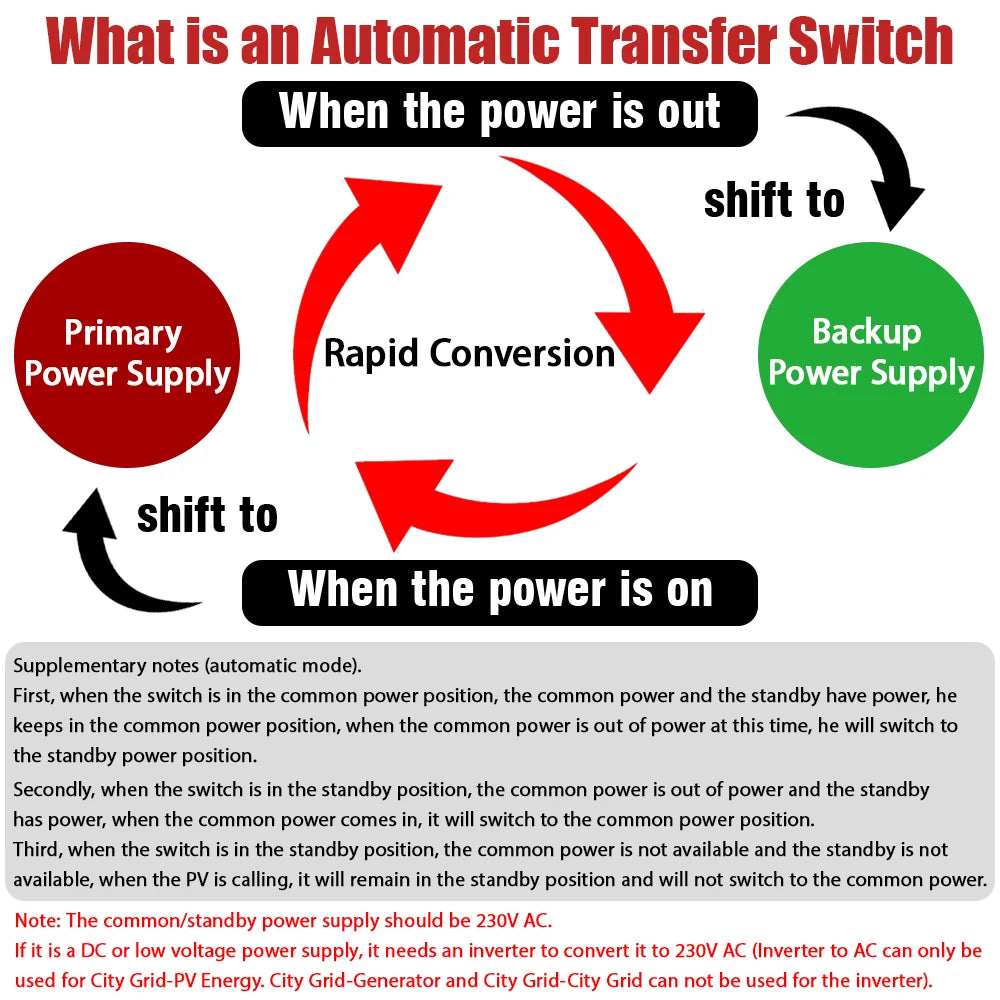

Le commutateur automatique à double alimentation est un interrupteur d'alimentation domestique miniature nouvellement développé, principalement utilisé pour tester si l'alimentation principale ou l'alimentation de secours est normale. Lorsque l'alimentation normale est anormale, l'alimentation de secours commence à fonctionner immédiatement, ce qui assure la continuité, la fiabilité et la sécurité de l'alimentation. Ce produit est spécialement conçu pour une installation sur rail domestique et est spécialement utilisé pour les boîtiers de distribution PZ30.

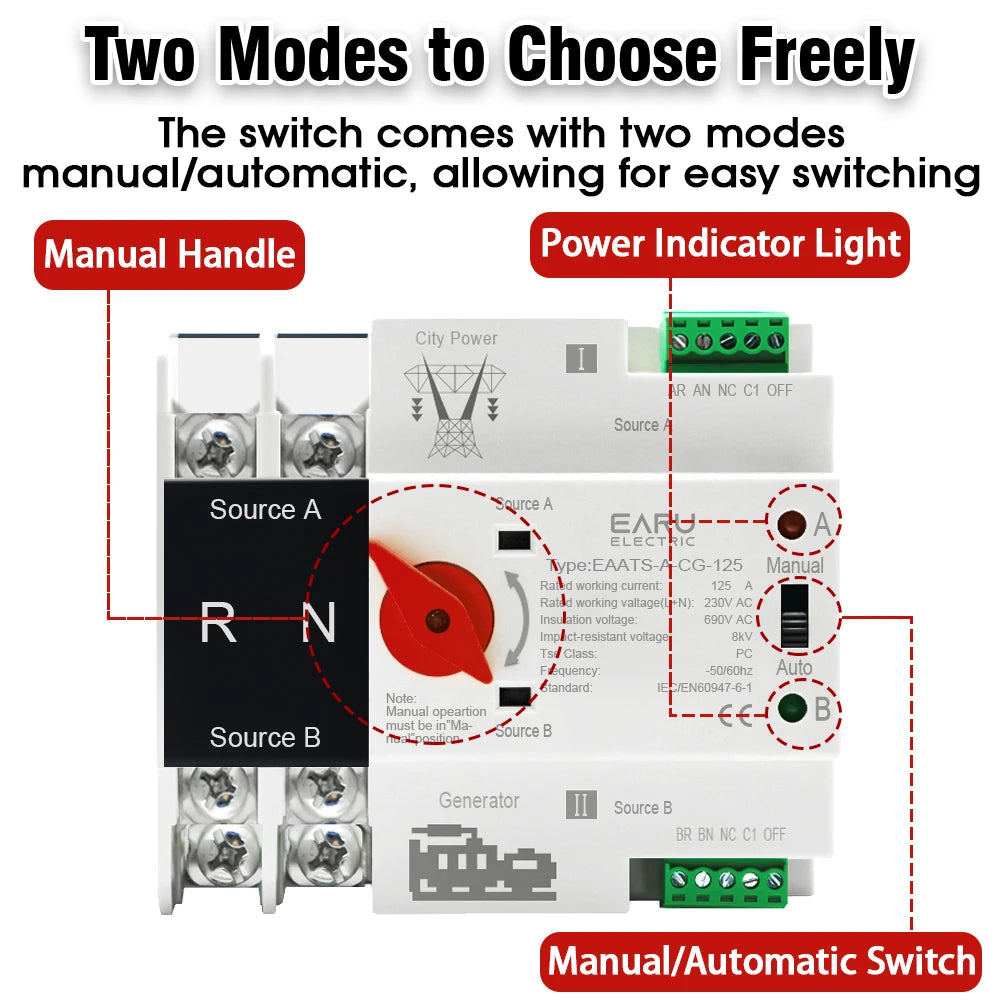

Le commutateur automatique à double alimentation convient aux systèmes d'alimentation de secours avec 50 ou 60 Hz et une tension nominale (L+N) de 230 VAC. L'ATS présente les caractéristiques d'une structure solide, d'une conversion fiable, d'une installation et d'une maintenance pratiques et d'une longue durée de vie. Il est largement utilisé dans diverses situations où une panne de courant ne peut être maintenue, et peut être actionné électriquement ou manuellement. L'ATS est composé d'un TSE et d'un contrôleur.

Conformément à la norme IEC60947-6-1, Partie 6-1 : Équipements et appareillages multifonctionnels, il peut être constaté que l'ATS est l'appareillage et le dispositif de contrôle basse tension le plus qualifié.

2. Conditions normales de fonctionnement et d'installation

2.1 Température de l'air ambiant

La température maximale ne doit pas dépasser 40 ℃, la température minimale ne doit pas être inférieure à -5 ℃, et la température moyenne sur 24 heures ne doit pas être supérieure à 35 ℃.

2.2 Altitude

L'altitude du site d'installation ne doit pas dépasser 2000 m.

2.3 Conditions atmosphériques

Lorsque la température maximale atteint 40 ℃, l'humidité relative du site d'installation ne doit pas dépasser 50 % ; lorsque la température est la température minimale de -5 ℃, l'humidité relative est plus élevée, par exemple, la température est de 25 ℃, et l'humidité relative est de 90 %. En raison du changement de température, des mesures spéciales doivent être prises pour gérer la condensation occasionnelle sur la surface du produit.

2.4 Degré de pollution

Le degré de pollution de l'ATS est conforme à la classe 3 spécifiée dans l'IEC60947-6-1.

2.5 Catégorie d'installation

Le type d'installation de l'ATS est conforme à la catégorie spécifiée dans l'IEC60947-6-1.

2.6 Conditions d'installation

L'ATS peut être installé verticalement dans une armoire de commande ou un tableau de distribution. Assurez-vous que la distance d'installation respecte les exigences de la figure 1.
