Dans les régions riches en eau, la petite centrale hydroélectrique est un choix de prédilection, car elle produit de l'électricité en 220v, ne nécessite ni batteries ni onduleurs, offre un faible coût et une stabilité de tension. Ces générateurs utilisent des unités de turbine à frappe oblique directe, des alternateurs synchrones monophasés à aimant permanent. Leur petite taille, leur faible poids, leur structure simple, leur fonctionnement fiable, leur installation facile, etc., les rendent les plus adaptés aux agriculteurs montagnards isolés disposant de petites ressources en eau pour résoudre les problèmes d'éclairage des centrales électriques, de télévision, etc. La turbine et le générateur ont été renforcés pour une manipulation fiable et des performances stables, les femmes et les enfants pouvant les utiliser, pour les agriculteurs depuis l'achat, l'auto-construction, l'autogestion, l'auto-utilisation. Les utilisateurs n'ont besoin que de peu d'investissement pour augmenter le bonheur et la joie de leur famille.

La "machine à rampe" adopte un nouveau tube incliné, une buse, avec des calibres grands et petits, améliorant l'efficacité de la turbine. La section de roulement entre le moteur et la turbine est séparée, étanche, améliorant considérablement la durée de vie de l'unité, éliminant les principaux inconvénients de l'avion à attaque oblique, pour atteindre une haute qualité.

Petite hydroélectricité de type rampe ou appelée mini-hydroélectricité de type rampe

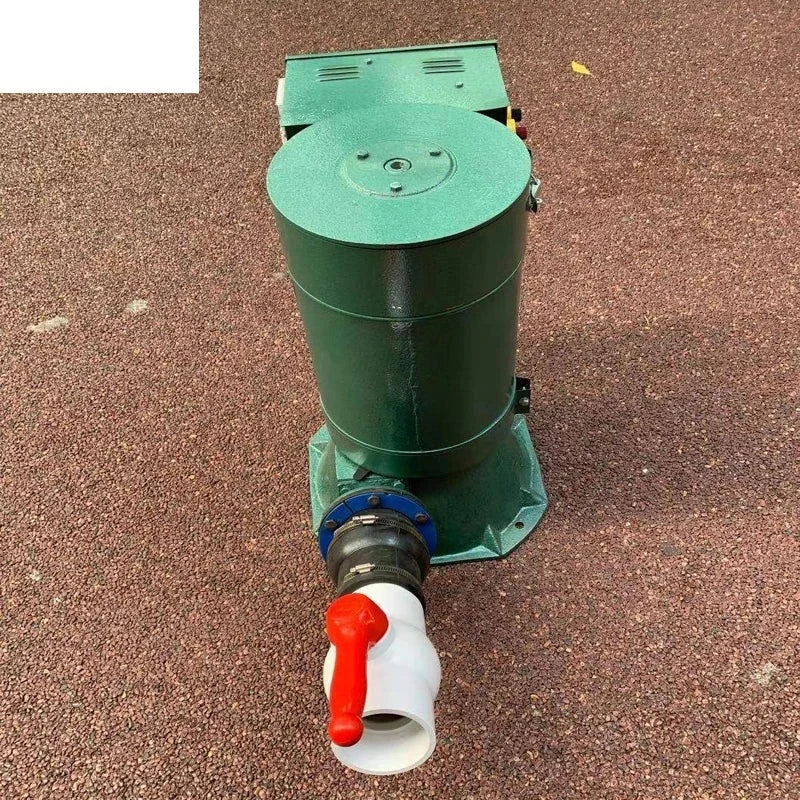

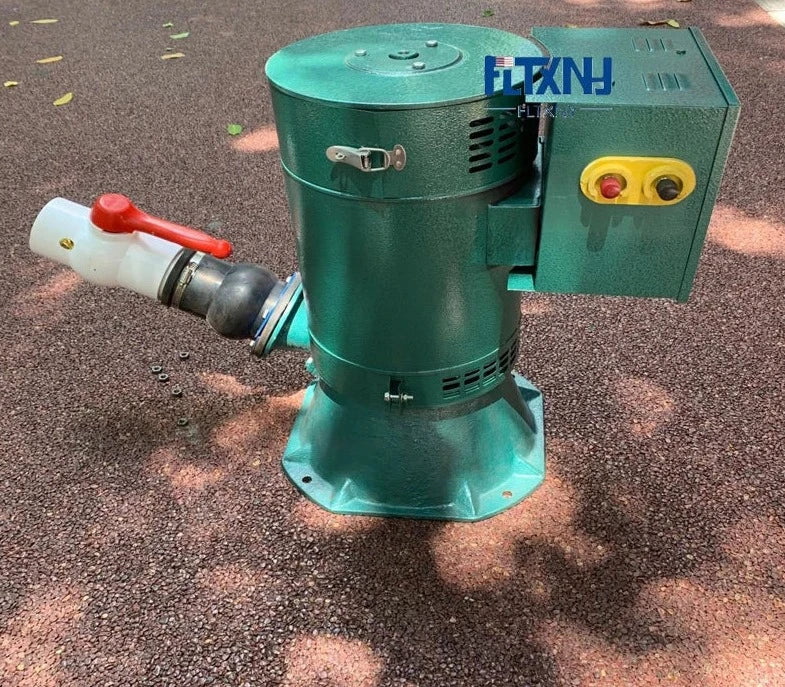

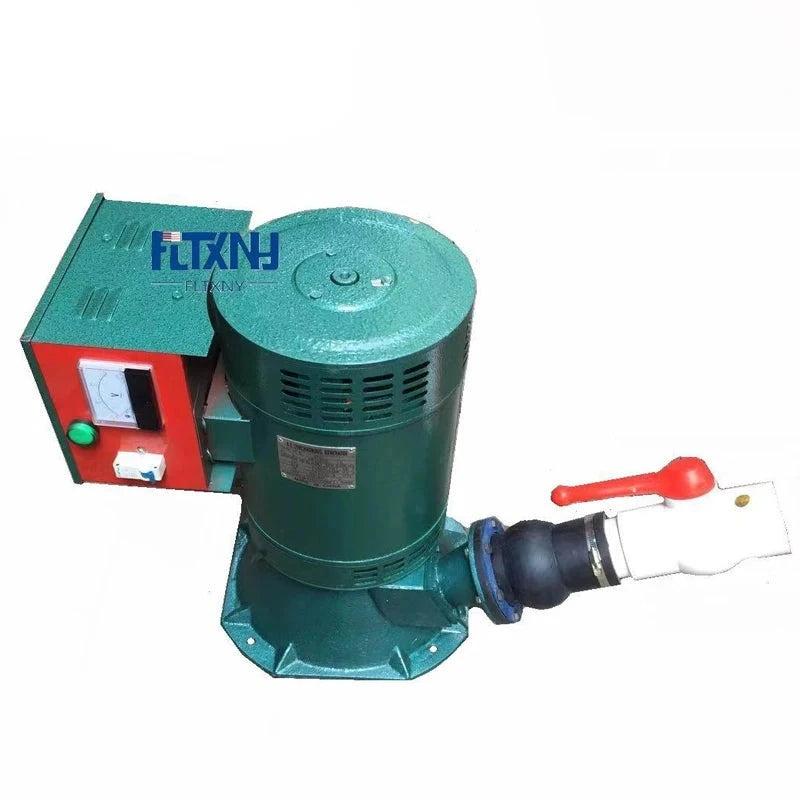

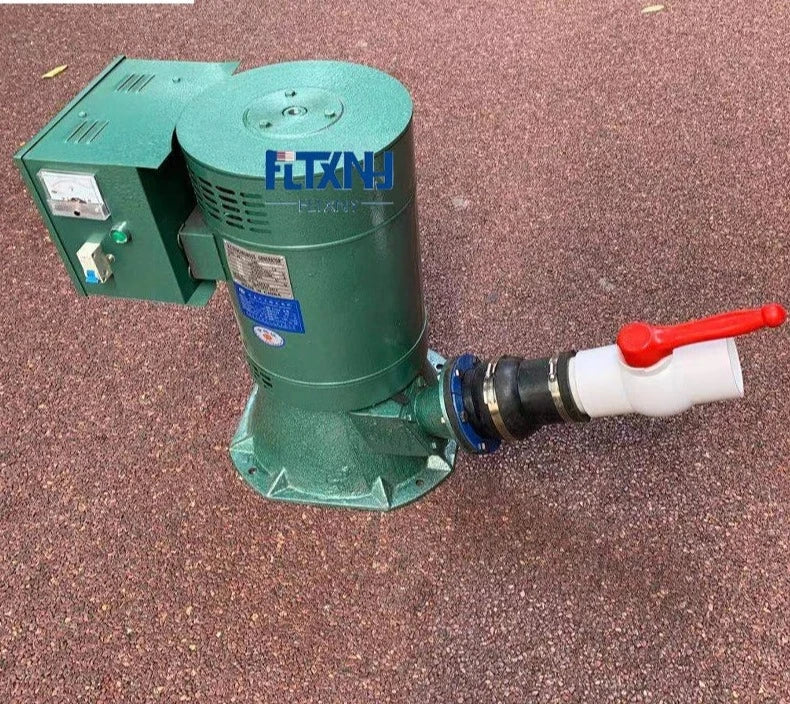

Utilisant une turbine à pales simple composée d'un boîtier, d'une buse, d'une roue et d'un générateur, dont la conception est extrêmement simple, lorsqu'un flux à grande vitesse de la buse vers la pale, la pale tourne à grande vitesse, de manière à entraîner les générateurs. En raison de sa simplicité, de sa petite taille, de son faible poids, de sa structure simple, de son fonctionnement fiable, de ses caractéristiques d'installation faciles, la plupart conviennent aux agriculteurs montagnards ayant de légères ressources en eau pour résoudre les problèmes d'éclairage sporadique des centrales électriques, de télévision, etc.

Les unités de générateur de turbine de type rampe appartiennent aux générateurs de trafic de petite hauteur de chute élevée, la plage de hauteur est généralement applicable de 5 à 70 mètres. Son principe de fonctionnement est le suivant: le jet de la buse ne sort pas tangentiellement, mais le long du plan de rotation de la roue dans une direction selon un angle du côté de la roue dans le godet, puis quitte l'autre godet latéral.

Notre production principale 0,3KW-100KW Unité hydro-génératrice de petite taille, installation de l'image suivante :

Instructions d'installation

1, exigences d'installation: contact plan de la turbine avec le plan inférieur de la base étanche et sans couture, ni les surfaces de contact de sorte que l'eau de queue éclabousse, sans fuite vers l'extérieur.

2, le programme d'installation: Après que le béton coulé a pris la base pour le durcissement, la position d'installation de l'unité, puis l'arrosage séquentiel. La mesure du niveau de l'échelle doit être horizontale lorsque l'unité est installée, pour s'assurer que l'unité est fixée dans une position horizontale. Unité Horizon et combler les lacunes avec du ciment, ne permet pas de fuite d'eau. Après l'unité d'installation, puis un contrôle et tourner à la main l'arbre de la turbine, comme flexible et mobile, même si l'unité est installée.

3, les exigences de base de l'installation du tuyau: diamètre du tuyau L'exigence d'achat de l'unité de tuyau, le diamètre du tuyau à forte chute peut être réduit. La ligne droite du tuyau pour minimiser la flexion, le tuyau et l'angle horizontal d'au moins 25 degrés, ou la croissance du tuyau, une grande perte de charge, entraînant une électricité insuffisante et d'autres conséquences, pour installer le mur de la piscine devant le tuyau d'admission avec la plupart, si évasé, son bord inférieur du plan inférieur n'est pas inférieur à 0,2 m, un diamètre intérieur du joint doit être égal, afin de réduire la perte de charge, doit être minimisé le lieur.

4, l'installation du tuyau en acier: un tuyau en acier soudé à bride multi-micro hydro, assurez-vous de laisser les patins de montage à bride de synchronisation, de manière à réduire la section de débit, les écrous union Yaoan diagonalement dans l'ordre progressivement serré.

5, bloc d'ancrage: eau dans le joint de tuyau et la buse de la turbine, la pression maximale sur le tuyau, il est nécessaire de construire un bloc d'ancrage en pierre ou en béton, un tube métallique est fixé.

6, contrefort: un tuyau métallique par son propre poids et le poids de l'eau, une déformation facile de la flexion du tuyau est trop longue, il doit être ajouté au milieu du contrefort. La position est de préférence disposée au joint de tuyau de dérivation du conduit.

Vérification de l'installation

1, vérifiez le tuyau et les raccords pour les fuites. Si vous trouvez une fuite, vous devez analyser les raisons d'un traitement rapide.

2, obstruction de la saleté laissée par l'installation de la tuyauterie, à nettoyer pour assurer le débit d'eau.

3, l'inspection du tuyau d'eau de réception de pression, s'il est modifié ou infléchi, le support est solide. Si l'événement n'est pas un phénomène normal, il doit être traité en temps opportun.

Installation de la vanne

Une vanne est montée sur la conduite d'eau, près de l'extrémité de l'unité, ou à environ 1 mètre de la buse est montée directement sur la buse, selon le cas. Le diamètre du tuyau de la vanne micro hydro doit être cohérent, le choix d'une vanne à guillotine ou d'une vanne à bille ne doit pas utiliser de vannes, car le choix d'une vanne d'arrêt pour réduire la section de débit affectera la puissance de sortie de la turbine.

L'installation de la vanne doit faire attention à deux points:

1, l'axe central de l'arbre de queue et du cours d'eau du rotor de la turbine doivent rester sur la même ligne verticale.

2, patin de bride pour patin positif de serrage des boulons de raccordement, de manière à réduire la perte de charge possible, mais aussi à prévenir les fuites.

salle des machines

La salle du groupe micro-turbine des maisons civiles peut être construite, la pièce doit être ventilée pour s'assurer que la maison ne fuit pas et qu'il n'y a pas d'infiltration d'eau. La taille de la surface de l'unité visuelle, la distance de l'unité au mur n'est pas inférieure à 0,8 m, de sorte que l'installation, le fonctionnement et les opérations de maintenance sont pratiques.

débogage

Vérifier avant la machine d'essai. Après l'installation micro-hydro avant la mise en service, il doit être vérifié. Le contenu de la vérification comprend un examen de la qualité de l'installation, l'inspection des unités micro-hydrauliques et des systèmes électriques et d'autres aspects.

Inspection de la qualité de l'installation

1, les drains, les tuyaux d'eau ne doivent pas fuir, l'admission doit être exempte d'obstructions, la vanne flexible doit s'ouvrir et se fermer;

2, le niveau d'eau de la piscine pour maintenir la conception du niveau d'eau;

3, le drain doit être refermable;

Inspection des unités micro-hydrauliques et des systèmes électriques

1, le couvercle du boîtier du générateur de la clé de commande ouvert, le contact avec le balai du collecteur d'inspection est bon;

2, chacun des connecteurs mécaniques ne doit pas avoir de fixations desserrées;

3, la rotation de la roue doit être flexible, sans secousse, le même son, chacune des pièces tournantes doit être ajoutée un peu d'huile.

4, avec une connexion électrique fiable, la charge totale ne dépasse pas la puissance nominale du générateur d'électricité. Ou connecté avec un dispositif de transfert de puissance équipé d'un régulateur mécanique, l'unité peut temporairement prendre la charge, mais doit transférer nécessite un câblage électrique ou un dispositif régulateur mécanique solidement sensible.
